модель 2002 года
- Модель 600 Classic Touring
- Код модели 600 CLASSIC TOURING (S02ST6ES)

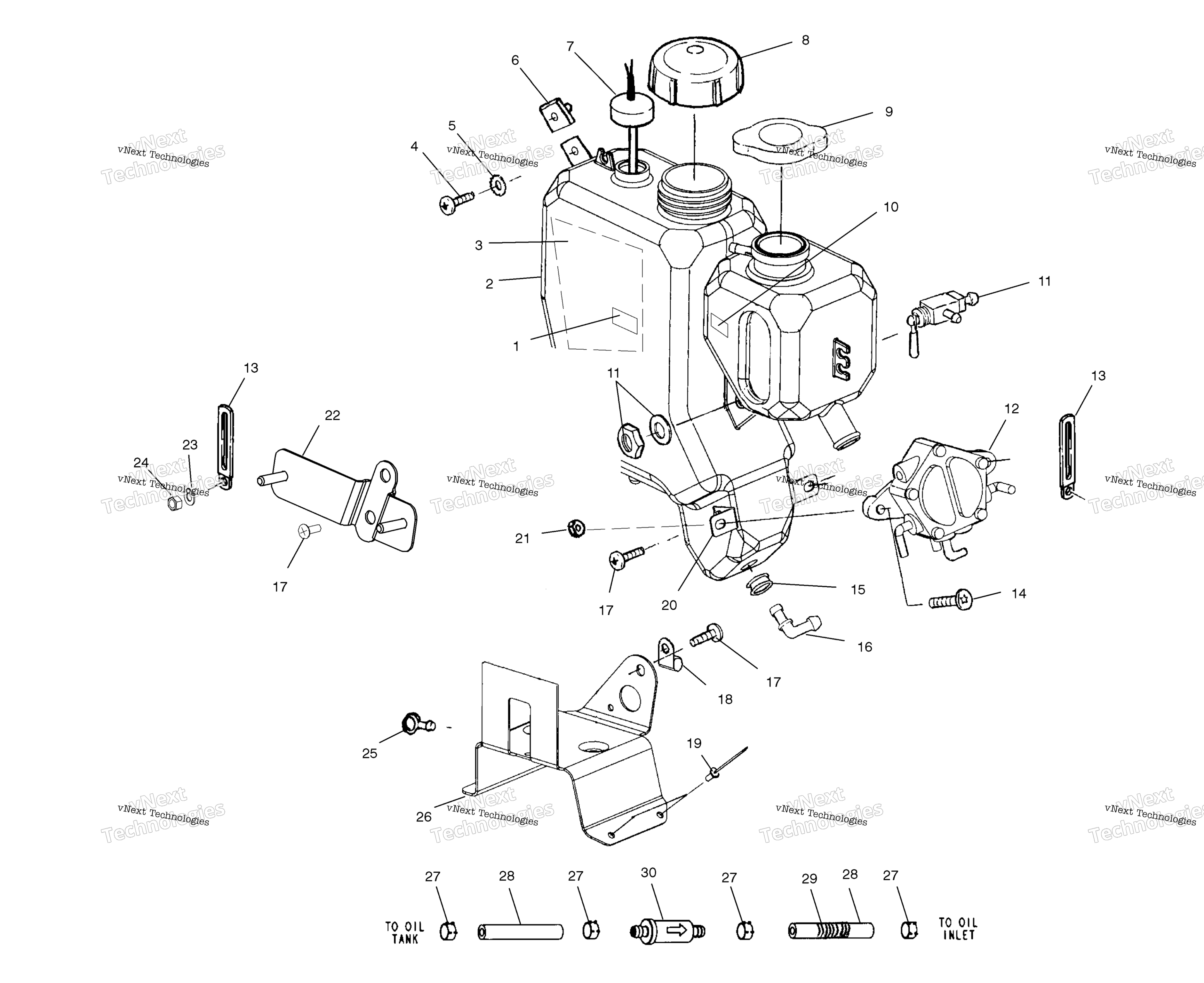

Схема масляный Tank /A для 600 CLASSIC TOURING (S02ST6ES)
Схема
Детали
Номер
Наименование детали
Цена
1
Decal, Fuel Shut-Off art. 7077442
По запросу
2
ASM-OIL TANK W/FOIL,LIQ art. 1253353
По запросу
3
FOIL,OIL TANK art. 5811934
По запросу
4
BOLT art. 7512276
По запросу
5
WASHER, WROUGHT art. 7558302
По запросу
6
NUT art. 7670096
По запросу
7
OIL LEVER SENSOR art. 4110134
По запросу
8
CAP-OIL art. 1244736
По запросу
9
PRESSURE CAP, 13 LB art. 2511270
По запросу
9
DECAL-WATER BOTTLE CAP art. 7170063
По запросу
10
Decal, Surge Tank, "Full Cold" art. 7078369
По запросу
11
VALVE, FUEL SHUT-OFF [See Engine Mounting Pg. C6, Ref. 20] art. -------
По запросу
12
PUMP, FUEL [See Engine Mounting Pg. C6, Ref. 21] art. -------
По запросу
13
RETAINER,SS. art. 7080654
По запросу
14
SCREW (10) art. 7517455
По запросу
15
GROMMET art. 7052028
По запросу
16
FTTNG,90 D.PRESS-ON art. 7052208
По запросу
17
SCREW(10) art. 7517615
По запросу
18
CABLE CLAMP art. 7080367
По запросу
19
Заклепка Polaris art. 7661637
По запросу
20
BRKT,FUEL PUMP MOUNT-Z art. 5242680
По запросу
21
Гайка Polaris art. 7542122
от 263 ₽
22
BRKT,CDI MOUNT,110MM-Z art. 1012947
По запросу
23
WASHER art. 7555904
По запросу
24
NUT, NYLOK 10-24 Y art. 7541925
По запросу
25
ROSEBUD CLIP art. 4020139
По запросу
26
BRKT-OIL TANK W/BRIDGE art. 5244339
По запросу
27
HOSE CLAMP art. 7080307
По запросу
28
FUEL LINE, 1/4 ID art. 8450003-1525
По запросу
29
CONVOLUTED CONDUIT, 30 CM art. 4010051-30
По запросу
30
Фильтр топливный Polaris art. 2530009
По запросу
