модель 2003 года
- Модель 500 Classic Touring
- Код модели 500 CLASSIC TOURING (S03ST4BS)

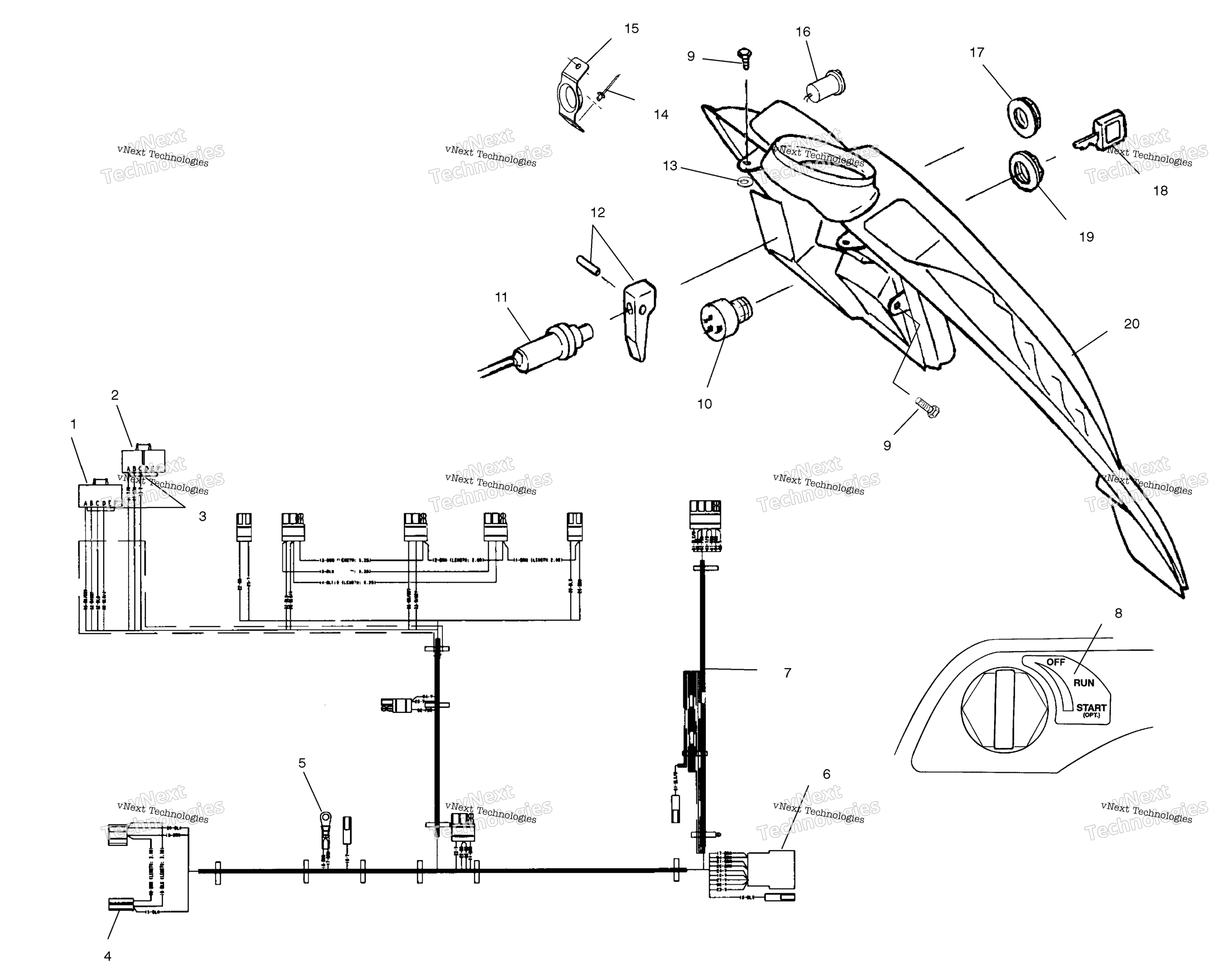

Схема консоли для 500 CLASSIC TOURING (S03ST4BS)
Схема
Детали
Номер
Наименование детали
Цена
1
HOUSING-CONNECTOR,PAC#12064860 art. 4010194
По запросу
2
HOUSING-CONNECTOR,PAC#12186213 art. 4010193
По запросу
3
SOCKET-PACKARD#12047767 art. 4010192
По запросу
4
HOUSING,PACK art. 4020063
По запросу
5
TERMINAL, RING art. 4020092
По запросу
6
HOUSING art. 4020057
По запросу
7
HARNESS-MAINWIRE,STAR,COM art. 2460799
По запросу
8
Decal, Console, Ignition art. 7077367
По запросу
9
SCREW art. 7515199
По запросу
10
Замок зажигания Polaris art. 2205055
от 1 720 ₽
11
CABLE-CHOKE,TM38,DUAL [Incl. 12,17] art. 7080753
от 2 313 ₽
12
CHOKE CONTROL KIT [Incl. Pin] art. 2200188
от 212 ₽
13
NYLON WASHER art. 7555932
По запросу
14
POP RIVET art. 7621330
По запросу
15
RECOIL GUIDE art. 5243049
По запросу
16
RECEPTACLE-POD MNT,12 VOLT art. 4010283
По запросу
17
NUT,CHOKE art. 5432944
По запросу
18
N/A,USE COMPONENTS NOTE: When ordering ignition key PN 5410611 be sure to specify if for an A,B,C,D, or E switch. Letter code will be labeled on underside of switch body behind console. Key dot code found on key cap [i.e. one dot = A, two dots = B, etc.]. art. 9990000
По запросу
19
NUT,IGNITION art. 7547035
По запросу
20
Console art. 5434335
По запросу
