модель 2003 года
- Модель 500 Classic Touring
- Код модели 500 CLASSIC TOURING (S03ST4BS)

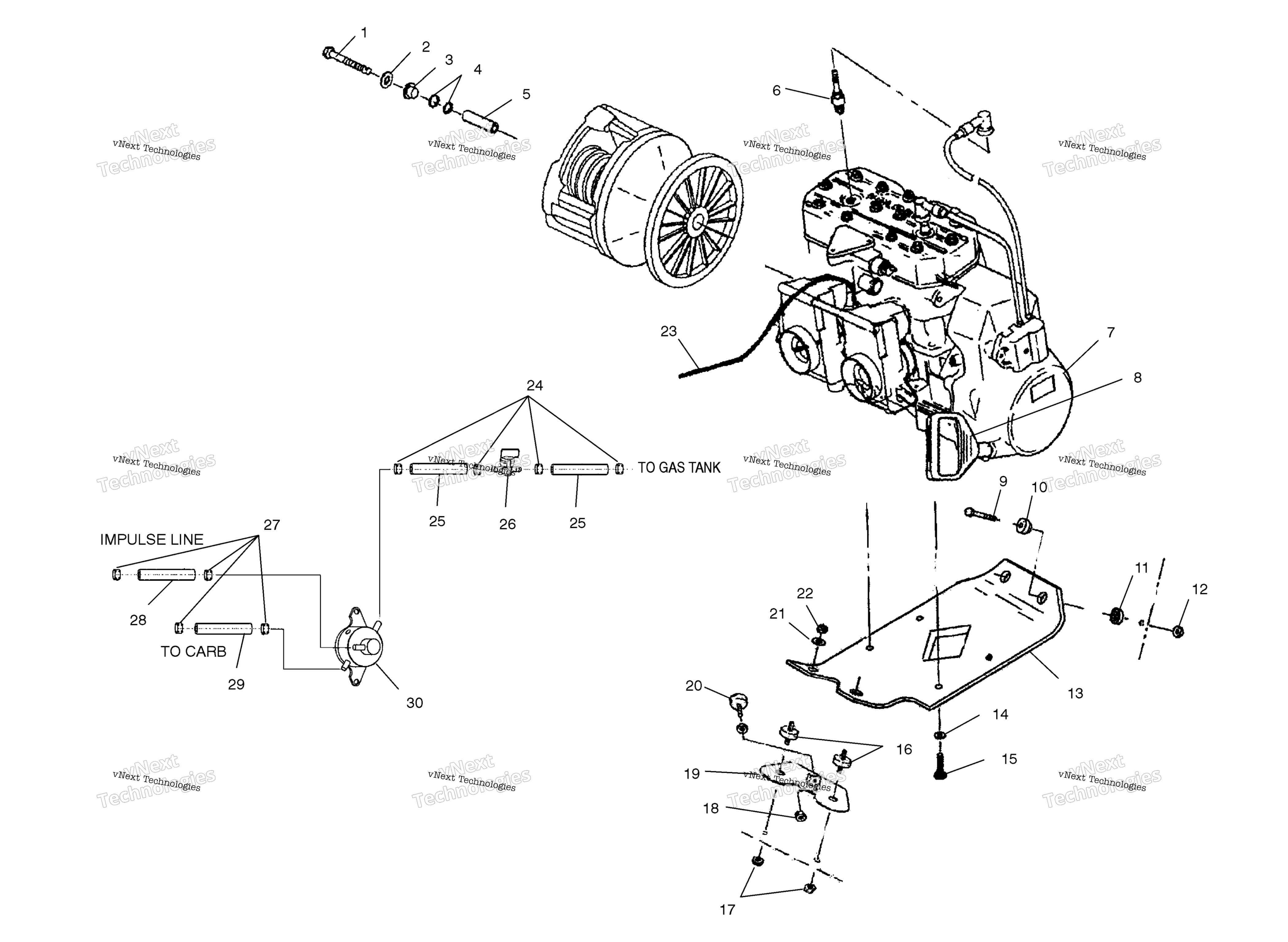

Схема двигателя Mounting для 500 CLASSIC TOURING (S03ST4BS)
Схема
Детали
Номер
Наименование детали
Цена
1
BOLT art. 7512565
По запросу
2
Шайба Polaris art. 7575202
от 263 ₽
3
WASHER,CLUTCH RETAINER art. 5010287
По запросу
4
O-RING art. 5410507
По запросу
5
SPACER art. 5020513
По запросу
6
SPARKPLUG art. 3070166
от 600 ₽
7
N/A,USE COMPONENTS Note: The Short Block assembly contains a crankcase assembly, cylinder and cylinder head assembly, and a piston & crankshaft assembly. Prior authorization required for warranty consideration. art. 9990000
По запросу
8
RECOIL HANDLE, GLOSS BLACK art. 5431499-070
По запросу
9
SCREW art. 7512530
По запросу
10
ENGINE MOUNT, TOP, RUBBER art. 5411685
от 2 602 ₽
11
ENGINE MOUNT, BOTTOM, RUBBER art. 5411686
от 2 602 ₽
12
Гайка Polaris art. 7542522
По запросу
13
PLATE,MTR.MT,LWT art. 5131772
По запросу
14
Шайба гроверная Polaris art. 7553101
По запросу
15
BOLT art. 7512539
По запросу
16
ENGINE MOUNT art. 3110061
от 1 418 ₽
17
FLEX LOCK, NUT art. 7547008
По запросу
18
NUT,HEX art. 7542414
По запросу
19
LIMITER,TORQUE,TWIN-Z art. 1012608
По запросу
20
STOP,TORQUE,COARSE,1.94 DIA art. 3110063
По запросу
21
WASHER,FLAT(10) art. 7555893
По запросу
22
NYLOK NUT art. 7542451
По запросу
23
CABLE,THROT,SINGLE,RACK CARB. art. 7080770
По запросу
24
HOSE CLAMP art. 7080307
По запросу
25
FUEL HOSE, 250 CM art. 8450117-250
По запросу
26
FUEL VALVE, PLASTIC, INCLINE 1/ art. 7052248
По запросу
27
Хомут пружинный Polaris art. 7080003
от 116 ₽
28
FUEL LINE, 600 CM art. 8450040-600
По запросу
29
FUEL,LINE,ETHER,RED,5/16" art. 8350017-160
По запросу
30
ASM., FUEL PUMP [See Oil Pump/Fuel Pump Pg. C10, Ref. 19] art. -------
По запросу
