модель 2003 года
- Модель 500 edge
- Код модели 500 EDGE (S03NB4BS)

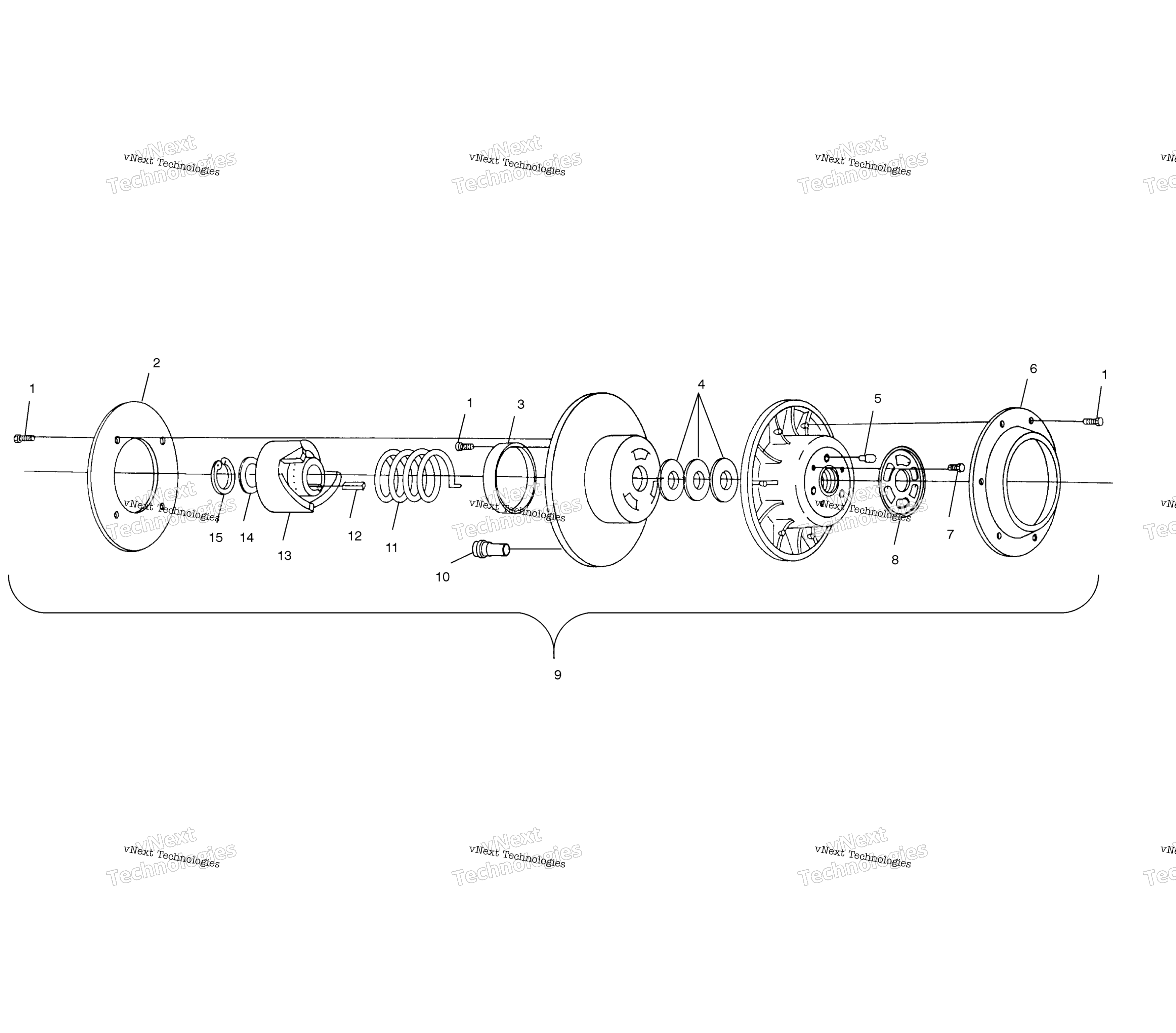

Схема ведомого Clutch для 500 EDGE (S03NB4BS)
Схема
Детали
Номер
Наименование детали
Цена
1
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
2
PLATE-DRIVEN,VENTED art. 5243158
По запросу
3
DRIVEN BUSHING, LARGE art. 3569803
от 3 667 ₽
4
WASHER-1.50X3.00X.075, FL-Y [.075] art. 7555865
По запросу
4
WASHER, 1.50 X 2.00 X .025 [.025] art. 7556076
По запросу
4
WASHER, 1.5 X 2.0 X .020 [.02] art. 7555898
По запросу
4
Шайьба Polaris art. 7556804
от 3 667 ₽
5
PIN-ADJUSTABLE DRIVEN art. 5020653
По запросу
6
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
7
SCREW art. 7515133
По запросу
8
CAM,DRIVEN,ADJUSTABLE art. 5222878
По запросу
9
ASM-DRIVEN CLUTCH,BSC,204 W/B (Incl. All Less 2,6,11,13) art. 1321927
По запросу
10
Слайдер вариатора Polaris art. 5430466
от 935 ₽
Аналог
4 179 ₽
Требуется 3 шт.
11
Пружина ведомого вариатора Polaris art. 7041782
от 9 377 ₽
12
KEY SQUARE art. 7721103
от 3 667 ₽
13
RAMP,DRIVEN,36 DEGREE art. 5130895
По запросу
14
Шайьба Polaris art. 7556804
от 3 667 ₽
15
RETAINING RING art. 7714804
от 3 667 ₽
