модель 2003 года
- Модель 500 edge
- Код модели 500 EDGE (S03NB4BS)

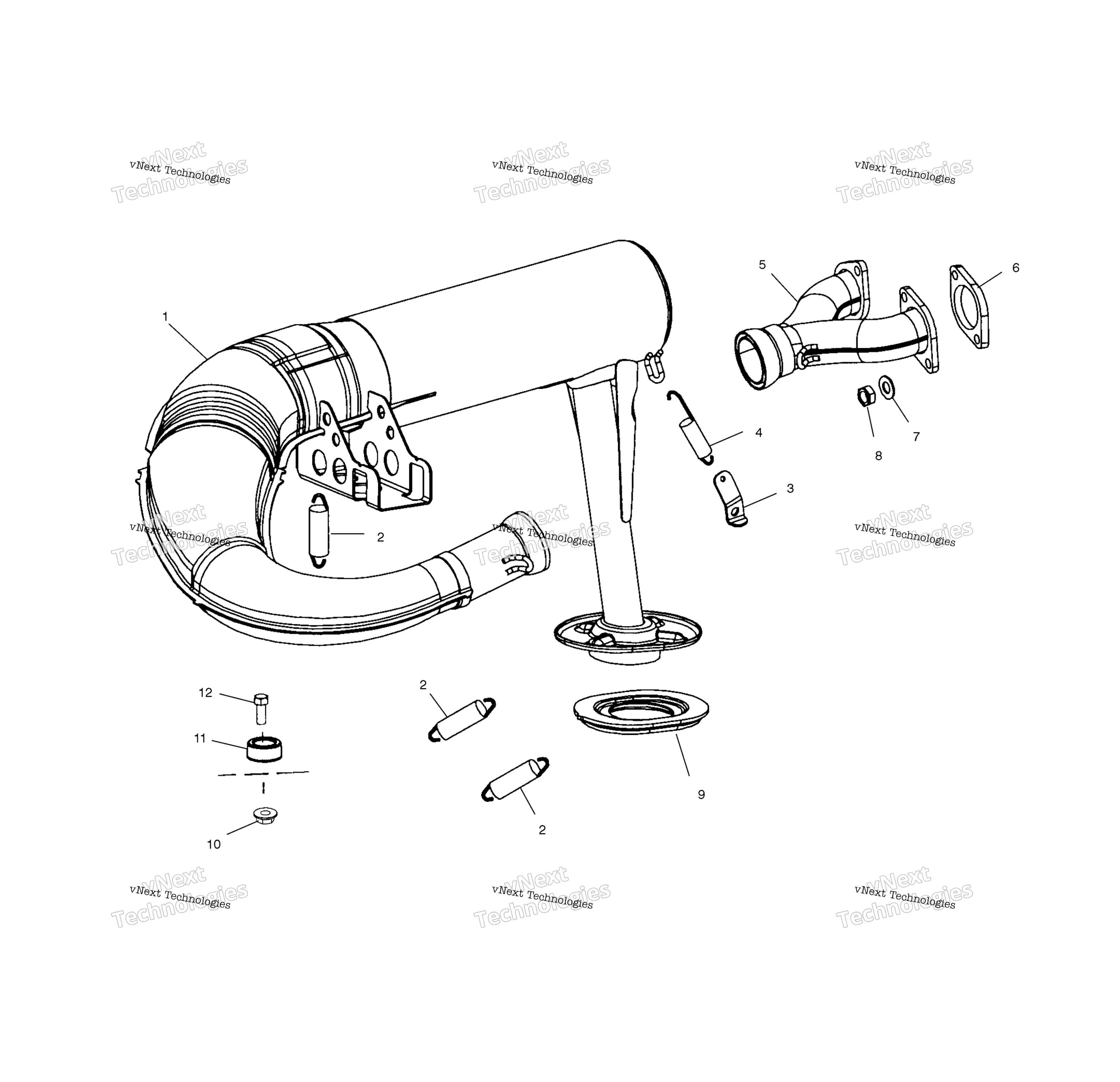

Схема выхлопной системы для 500 EDGE (S03NB4BS)
Схема
Детали
Номер
Наименование детали
Цена
1
TUNED PIPE,BLK [Muffler] art. 1261070-029
По запросу
2
Пружина глушителя Polaris art. 7041687
от 140 ₽
Аналог
932 ₽
Требуется 3 шт.
3
RETAINER,SPRING art. 5244450
По запросу
4
Пружина системы выпуска Polaris art. 7042029
от 326 ₽
5
MAINFOLD,BLK art. 1261074-029
По запросу
6
GASKET, EXHAUST [SEE CYLINDER PG. C4, REF. 7] art. -------
По запросу
7
WASHER, LOCK [SEE CYLINDER PG. C4, REF. 6] art. -------
По запросу
8
NUT [SEE CYLINDER PG. C4, REF. 5] art. -------
По запросу
9
BOOT,OUTLET art. 5411902
По запросу
10
Гайка Polaris art. 7547180
По запросу
11
VIBRATIONS DAMPENER art. 5433576
По запросу
12
HEX SOCKET SCREW, 3/8, 16 X 1 1 art. 7517935
По запросу
