модель 2004 года
- Модель 500 Classic
- Код модели 550 CLASSIC EDGE (S04ND5BS)

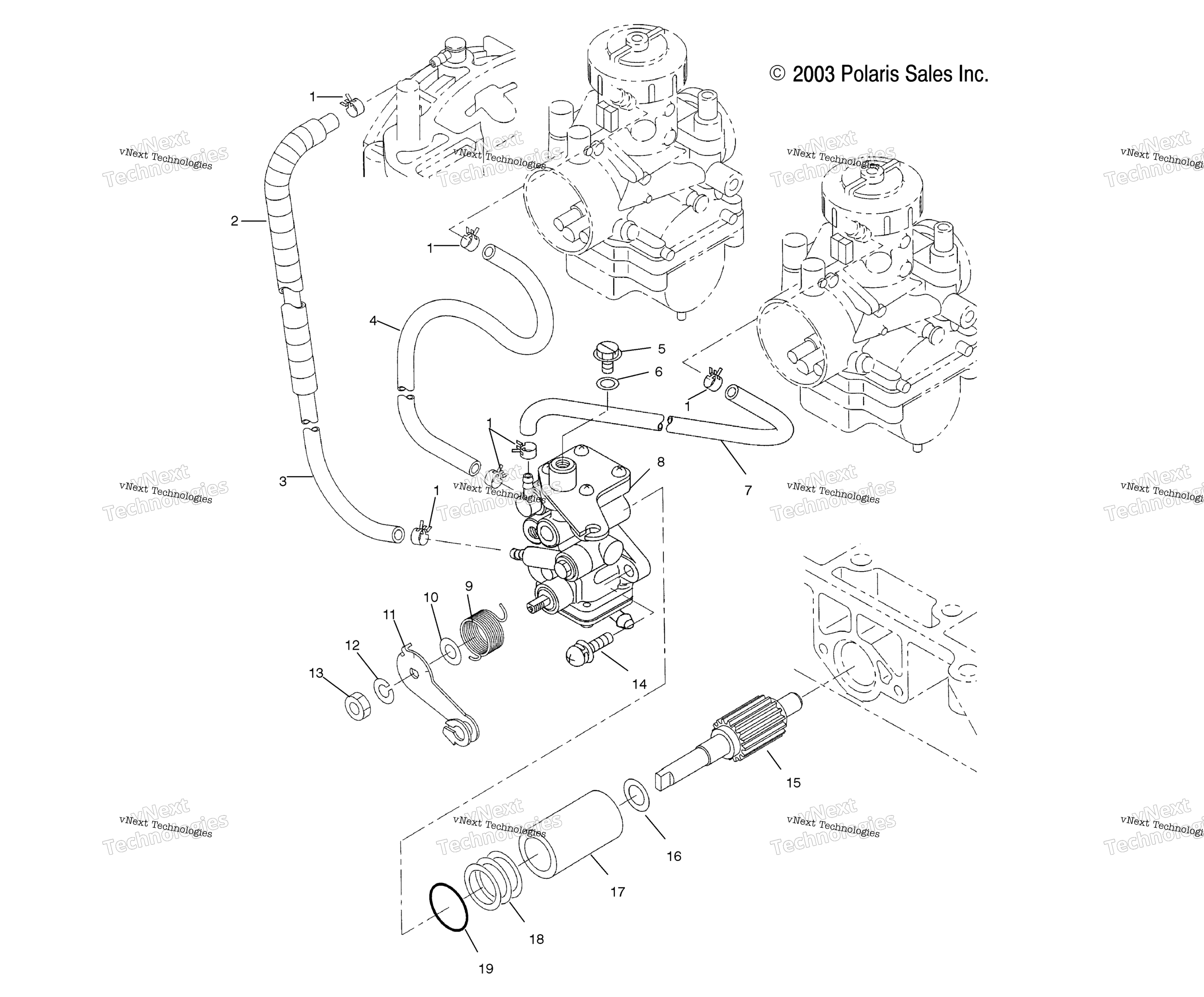

Схема масляного насоса для 550 CLASSIC EDGE (S04ND5BS)
Схема
Детали
Номер
Наименование детали
Цена
1
HOSE CLAMP art. 3083141
По запросу
2
TUBING-CONVOLUTED,31CM art. 8360056-31
По запросу
3
PIPE ASSEMBLY, VINYL, 90 MM art. 3084467
По запросу
4
PIPE, VINYL art. 3085157
По запросу
5
SCREW-AIR VENT art. 3083125
По запросу
6
PACKING(10) art. 3083126
По запросу
7
VINYL PIPE art. 8450186
По запросу
8
ASM-OIL PUMP [Incl. 3-13,19] art. 3090240
По запросу
9
SPRING RETURN art. 3089228
По запросу
10
COLLAR, CAMSHAFT(10) art. 3083445
По запросу
11
LEVER CONTROL art. 3089227
По запросу
12
WASHER-SPRING(10) art. 3083121
По запросу
13
NUT(10) art. 3083120
По запросу
14
ASM.,SCREW & WASHER (10) art. 3083783
По запросу
15
GEAR-OIL PUMP art. 5141635
По запросу
16
SPACER art. 3083130
По запросу
17
BUSHING art. 3083353
По запросу
18
SHIM-0.60 [.6] art. 5141621
По запросу
18
SHIM-0.30 [.3] art. 5141620
По запросу
18
SHIM-0.15 [.15] art. 5141619
По запросу
19
Уплотнительное кольцо Polaris art. 3083127
По запросу
