модель 2004 года
- Модель 500 Classic
- Код модели 550 CLASSIC EDGE (S04ND5BS)

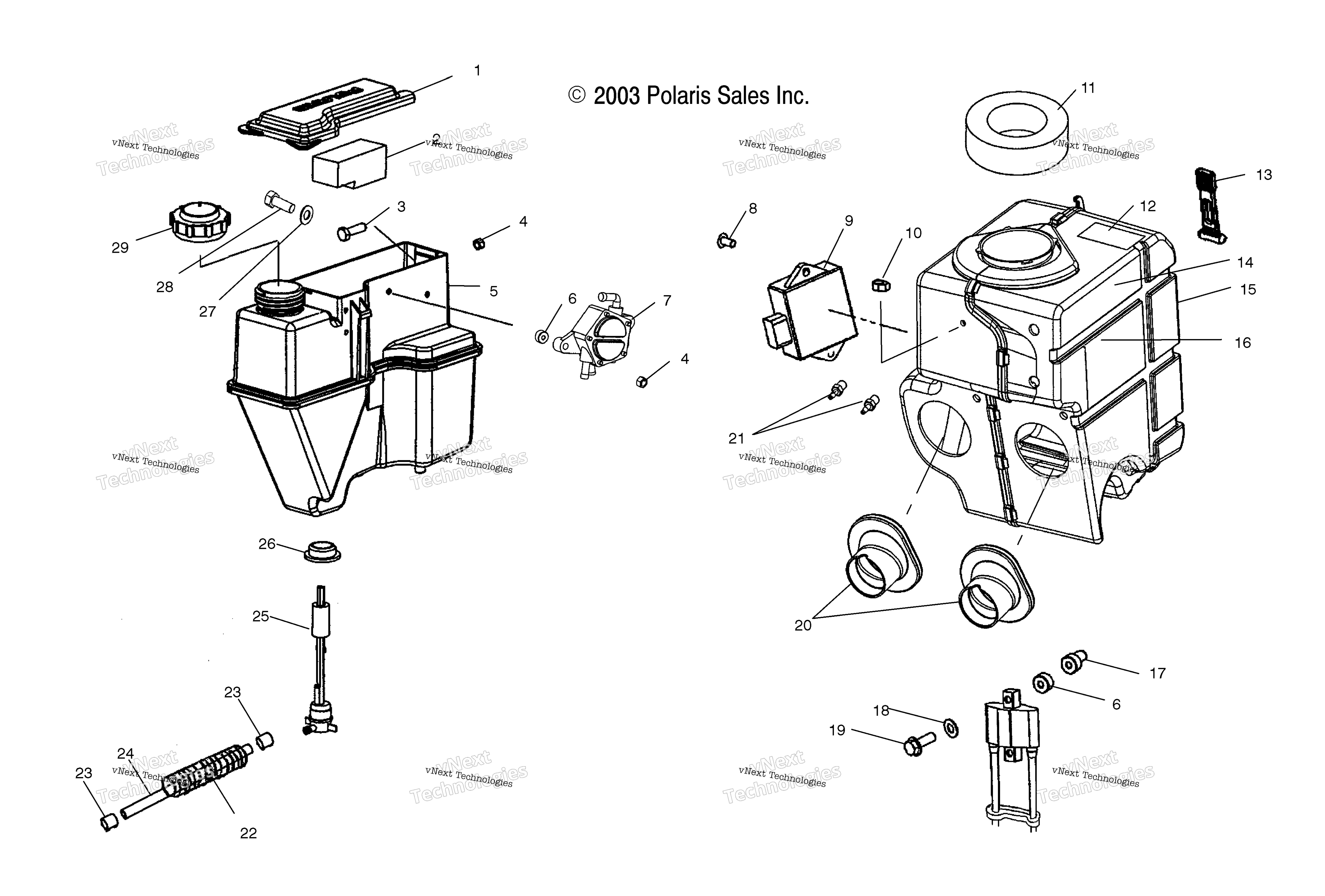

Схема масляный бак / Воздушный Box для 550 CLASSIC EDGE (S04ND5BS)
Схема
Детали
Номер
Наименование детали
Цена
1
TOOL BOX COVER art. 5434089
По запросу
2
FOAM art. 5812209
По запросу
3
SCREW art. 7512297
По запросу
4
Гайка Polaris art. 7542122
от 263 ₽
5
WELD-OIL BOTTLE/TOOL BOX W/MNT [Incl. 1,25] art. 1261199
По запросу
5
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
6
NYLON WASHER art. 7555932
По запросу
7
ASM., FUEL PUMP [SEE FUEL PUMP PG. C10, REF. 3] art. -------
По запросу
8
SCREW art. 7512095
По запросу
9
SYSTEM, CDI [SEE MAGNETO PG. C12, REF. 9] art. -------
По запросу
10
CLIP art. 7670102
По запросу
11
FOAM art. 5811882
По запросу
12
DECAL,CAUTION art. 7075351
По запросу
13
STRAP art. 5433150
от 532 ₽
14
DECAL, GREASING art. 7073426
По запросу
15
ASM-AIR SILENCER,W/ER [Incl. 20 & Decals] art. 1253499
По запросу
16
DECAL-BELT REMOVAL,E/R art. 7171037
По запросу
17
NUT,WELL art. 7547103
По запросу
18
WASHER art. 7552604
По запросу
19
SCREW art. 7517610
По запросу
20
BOOT CARBURETOR art. 5412189
По запросу
21
FITTING HOSE art. 7052127
По запросу
22
CONVOLUTED CONDUIT, 30 CM art. 4010051-30
По запросу
23
HOSE CLAMP art. 7080307
По запросу
24
FUEL LINE, 1/4 ID art. 8450003-1525
По запросу
25
OIL SENDER WITH FRONT TERMINALS art. 4010660
По запросу
26
OIL SENDER GROMMET art. 7052305
По запросу
27
FLAT WASHER art. 7555859
По запросу
28
BOLT art. 7512163
По запросу
29
CAP-OIL art. 1244736
По запросу
