модель 2004 года
- Модель 550 Pro X
- Код модели 550 PRO X FAN (S04NX5BS/BE)

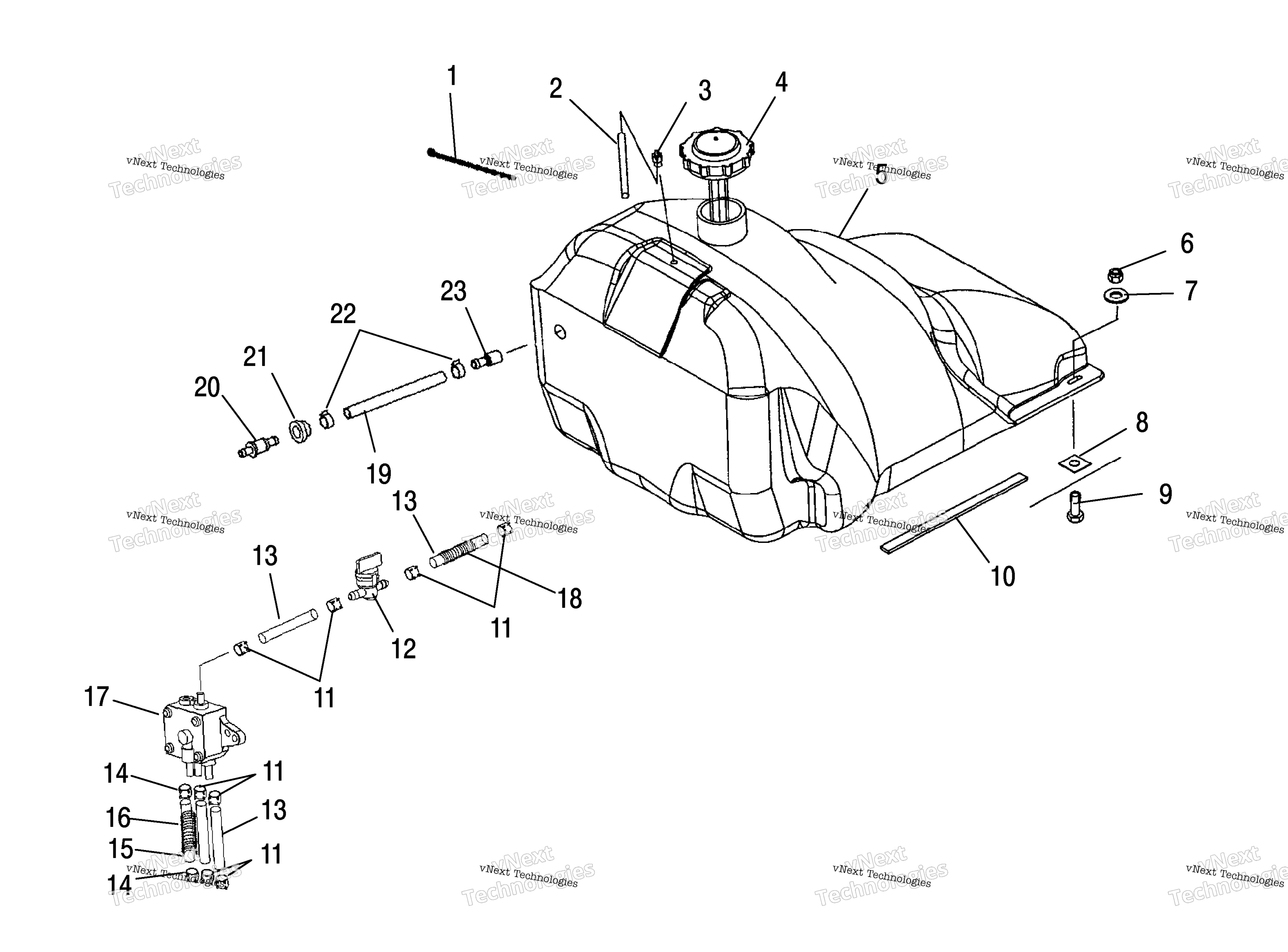

Схема топливный бака для 550 PRO X FAN (S04NX5BS/BE)
Схема
Детали
Номер
Наименование детали
Цена
1
CABLE TIE-RELEASABLE,5 1/2 art. 7080804
По запросу
2
FUEL LINE, 3 MM X 7 MM art. 8450061-600
По запросу
3
FITTING,90 DEG,1/8 art. 7052095
По запросу
4
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
5
FUEL TANK ASSEMBLY, BLACK [Incl. 3,20-23] art. 2520287
По запросу
6
NYLOK NUT art. 7542122
По запросу
7
FLAT WASHER art. 7555960
По запросу
8
NUT, SPEED art. 7670021
По запросу
9
CARRIAGE BOLT art. 7512193
По запросу
10
SEAL FOAM art. 5810947
По запросу
11
HOSE CLAMP art. 7080307
По запросу
12
FUEL VALVE, PLASTIC, INCLINE 1/ art. 7052248
По запросу
13
FUEL HOSE, 250 CM art. 8450117-250
По запросу
14
Хомут пружинный Polaris art. 7080003
от 116 ₽
15
FUEL LINE, 600 CM art. 8450040-600
По запросу
16
TUBING,CONVOLUTED art. 8360052-305
По запросу
17
ASM., FUEL PUMP [SEE FUEL PUMP PG. C12, REF. 3] art. -------
По запросу
18
CONVOLUTED CONDUIT, 30 CM art. 4010051-30
По запросу
19
FUEL LINE ESTER art. 8350019-160
По запросу
20
FITTING,1/4 90 DEX art. 7052259
По запросу
21
GROMMET art. 7052028
По запросу
22
Хомут пружинный Polaris art. 7080402
от 263 ₽
23
Фильтр топливный Polaris art. 7052301
от 1 901 ₽
