модель 2004 года
- Модель 550 Pro X
- Код модели 550 PRO X FAN (S04NX5BS/BE)

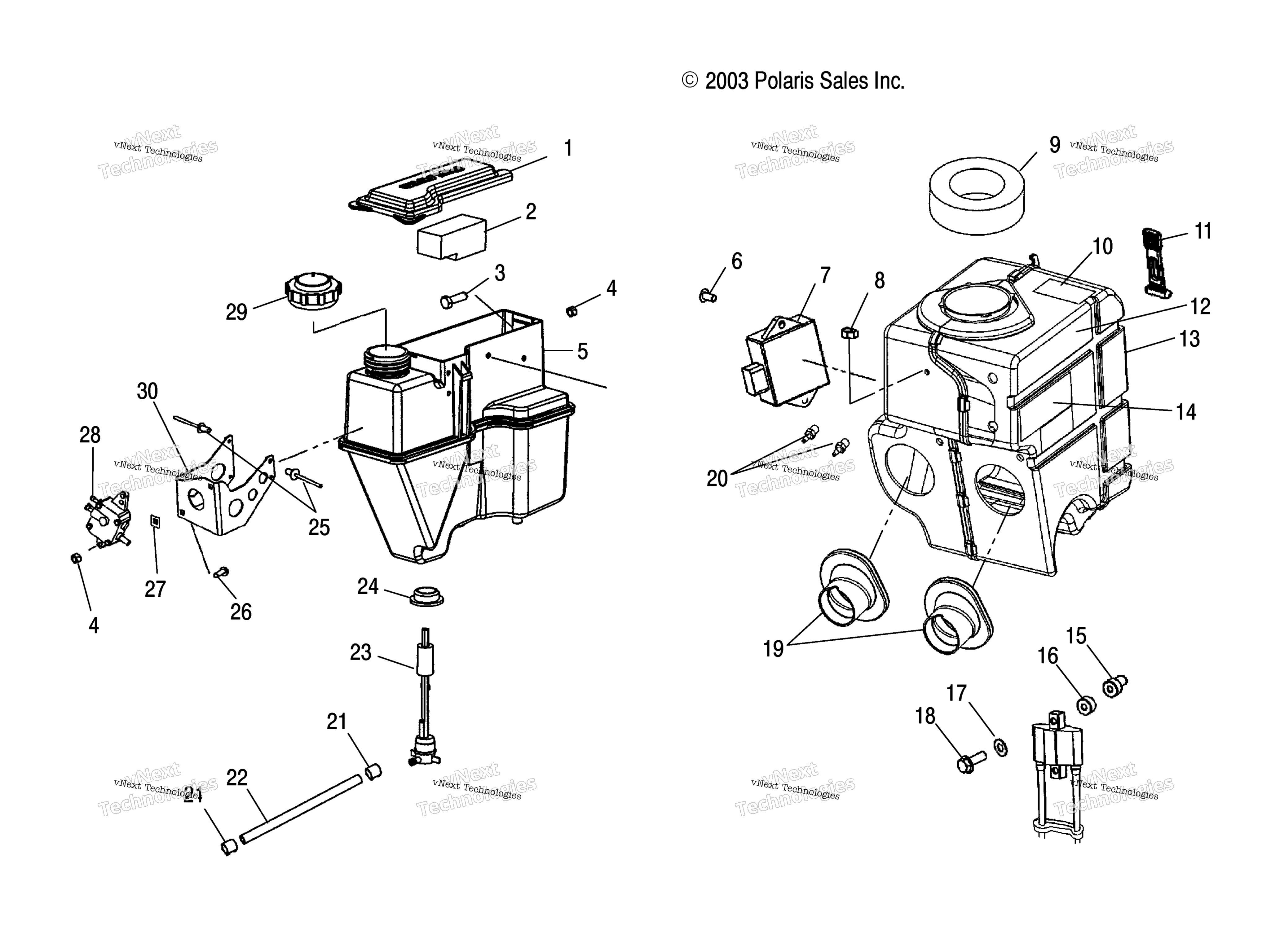

Схема масляный бак / Воздушный Box для 550 PRO X FAN (S04NX5BS/BE)
Схема
Детали
Номер
Наименование детали
Цена
1
TOOL BOX COVER art. 5434089
По запросу
2
FOAM art. 5812209
По запросу
3
SCREW art. 7512297
По запросу
4
NYLOK NUT art. 7542122
По запросу
5
ASM-OIL TANK W/SENDING UNIT [Incl. 1,23] art. 1253474
По запросу
5
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
6
SCREW art. 7512095
По запросу
7
SYSTEM, CDI [SEE MAGNETO PG. C14, REF. 5] art. -------
По запросу
8
CLIP art. 7670102
По запросу
9
CHIMNEY FOAM art. 5811983
По запросу
10
DECAL,CAUTION art. 7075351
По запросу
11
STRAP art. 5433150
от 532 ₽
12
DECAL, GREASING art. 7073426
По запросу
13
ASM-AIR SILENCER,550 PROX [Incl. 19 & Decals] art. 1253534
По запросу
14
DECAL-BELT REMOVAL,E/R art. 7171037
По запросу
15
NUT,WELL art. 7547103
По запросу
16
NYLON WASHER art. 7555932
По запросу
17
WASHER art. 7552604
По запросу
18
SCREW art. 7517610
По запросу
19
BOOT CARBURETOR art. 5412189
По запросу
20
FITTING HOSE art. 7052127
По запросу
21
HOSE CLAMP art. 7080307
По запросу
22
FUEL LINE, 1/4 ID art. 8450003-1525
По запросу
23
OIL SENDER WITH FRONT TERMINALS art. 4010660
По запросу
24
OIL SENDER GROMMET art. 7052305
По запросу
25
RIVET art. 7621479
По запросу
26
BOLT-CARRIAGE art. 7512263
По запросу
27
NUT, SPEED art. 7670021
По запросу
28
ASM., FUEL PUMP [SEE FUEL PUMP PG. C12, REF. 3] art. -------
По запросу
29
CAP-OIL art. 1244736
По запросу
30
BRKT-FUEL PUMP art. 5246113
По запросу
