модель 2004 года
- Модель 600 Switchback
- Код модели 600/700/800 SWITCHBACK (S04NS6ES)

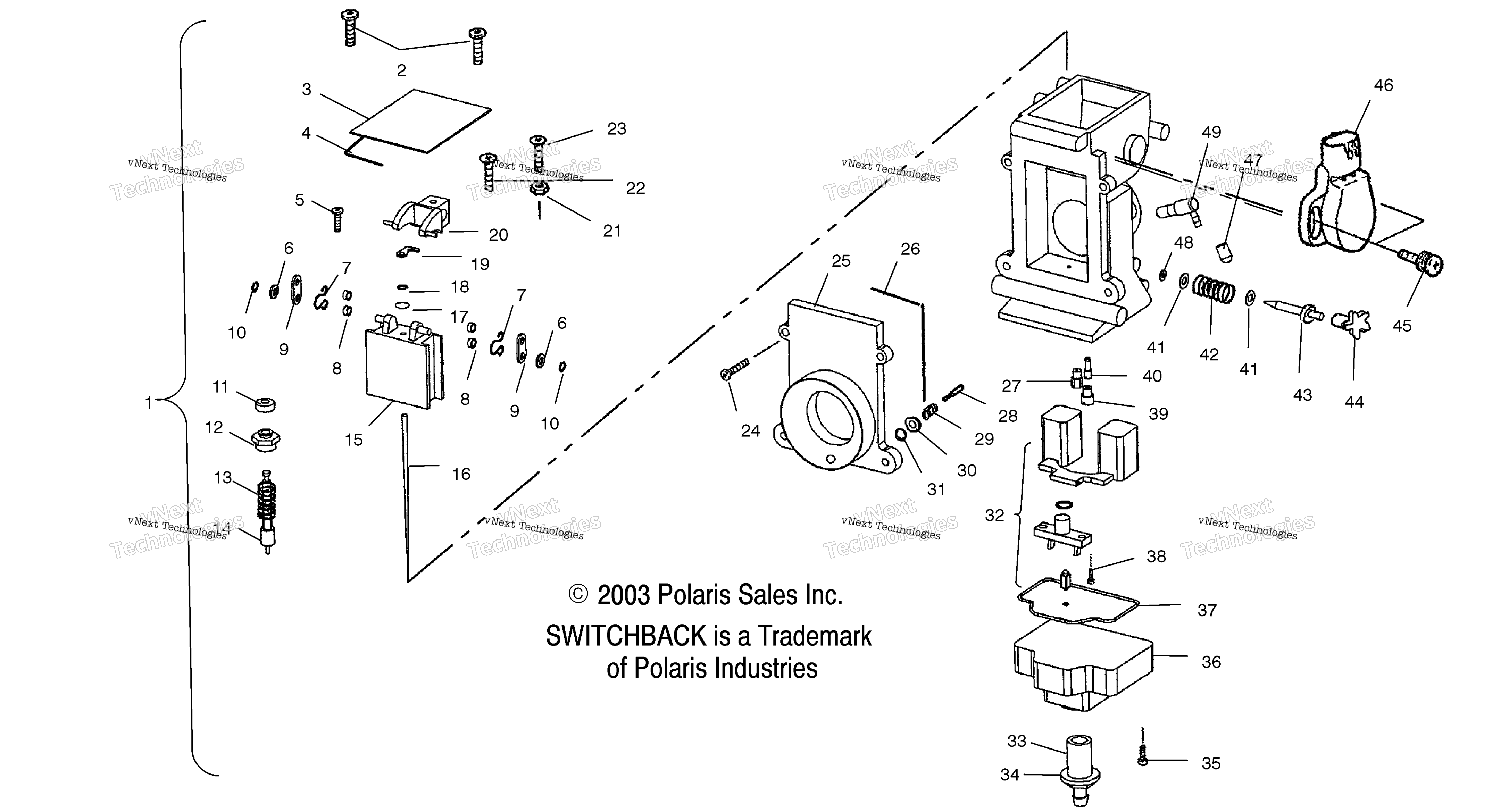

Схема карбюратора S04ns7cs/A/B/C/D (4988378837D08) для 600/700/800 SWITCHBACK (S04NS6ES)
Схема
Детали
Номер
Наименование детали
Цена
1
ASM-CARB 700 TOURING art. 1253506
По запросу
2
SCREW art. 3130951
По запросу
3
CAP-TOP art. 3130976
По запросу
4
GASKET art. 3130871
По запросу
5
SCREW art. 3130844
По запросу
6
WASHER,PACKING art. 3130846
По запросу
7
CLIP art. 3130856
По запросу
8
RING art. 3130845
По запросу
9
PLATE art. 3130857
По запросу
10
E-RING art. 3130847
По запросу
11
RUBBER CAP art. 3130831
По запросу
12
GUIDE HOLDER art. 3130830
По запросу
13
SPRING art. 3130829
По запросу
14
PLUNGER ASSEMBLY art. 3130828
По запросу
15
PISTON VALVE 2.0 [2.0] art. 3131252
По запросу
16
NEEDLE-JET J8-9DGN05-57 art. 3131415
По запросу
17
PACKING art. 3130867
По запросу
18
E-RING art. 3130868
По запросу
19
PLATE art. 3130843
По запросу
20
LEVER ASM. art. 3130855
По запросу
20
LEVER ASM. art. 3130849
По запросу
21
RING art. 3130848
По запросу
22
SCREW art. 3130854
По запросу
23
SCREW art. 3130850
По запросу
24
SCREW art. 3130825
По запросу
25
ASM-FUNNEL art. 3131439
По запросу
26
O-RING, LONG AIR FUNNEL art. 3131356
По запросу
27
HEX HEAD NEEDLE JET, #470 [470] art. 3130147
По запросу
28
SCREW-AIR art. 3131336
По запросу
29
SPRING art. 3131371
По запросу
30
WASHER art. 3131372
По запросу
31
O-RING art. 3130522
По запросу
32
FLOAT ASSEMBLY, 1.8 art. 3131231
По запросу
33
BOLT-DRAIN art. 3131248
По запросу
34
O-RING art. 3130863
По запросу
35
SCREW art. 3130824
По запросу
36
FLOAT BODY art. 3130858
По запросу
37
O-RING art. 3130861
По запросу
38
SCREW art. 3130860
По запросу
39
JET,PILOT,#45(10) [45] art. 3130068
По запросу
40
JET,STARTER,#VM11/22-145 [145] art. 3130769
По запросу
41
WASHER art. 3130837
По запросу
42
SPRING art. 3130836
По запросу
43
ADJUSTER art. 3130987
По запросу
44
CAP art. 3130986
По запросу
45
SCREW [MAG Side] art. 3131010
По запросу
46
SENSOR ASSEMBLY [MAG Side] art. 3131009
По запросу
47
CAP art. 3130479
По запросу
48
PACKING art. 3130835
По запросу
49
Форсунка подачи масла Polais art. 7051020
По запросу
