модель 2004 года
- Модель 600 Switchback
- Код модели 600/700/800 SWITCHBACK (S04NS6ES)

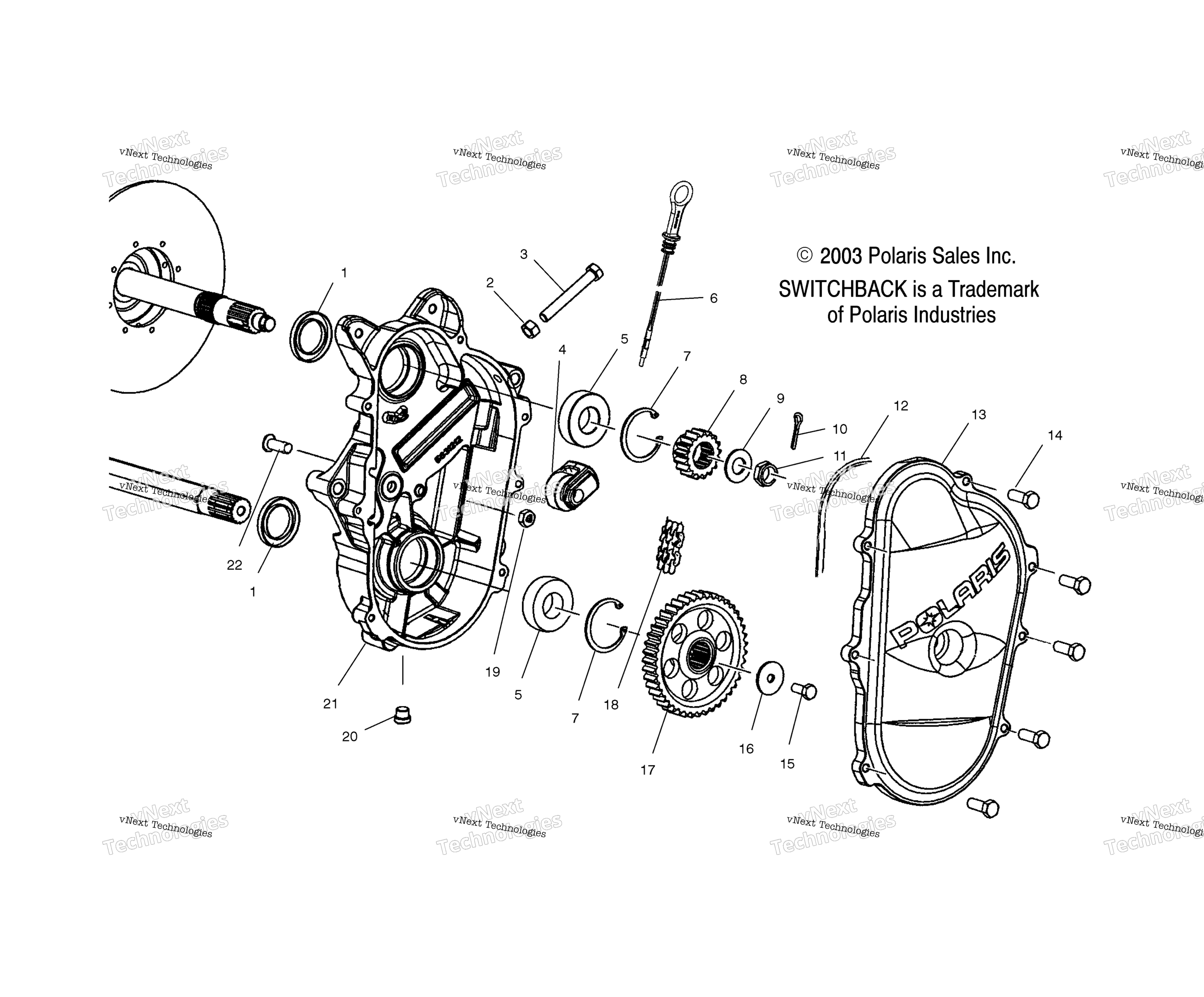

Схема картера цепи /A/B/C/Ds04ns7cs/A/B/C/Ds04ns8cs/A/B/C/D для 600/700/800 SWITCHBACK (S04NS6ES)
Схема
Детали
Номер
Наименование детали
Цена
1
Сальник Polaris art. 3610030
от 214 ₽
2
Гайка Polaris art. 7542404
По запросу
3
SCREW 3/8-16X3 1/2HXHD TAP art. 7515459
По запросу
4
THRUST WASHER art. 7558702
По запросу
4
BEARING art. 3553002
По запросу
4
WHEEL,C/C IDLER art. 5630123
По запросу
4
Натяжитель цепи Polaris art. 1332266
от 9 377 ₽
5
Подшипник КПП Polaris art. 3514309
от 410 ₽
6
O-RING art. 5410675
По запросу
6
DIPSTICK ASSEMBLY [Incl. O-Ring] art. 1332143
По запросу
7
RETAINING RING art. 7718406
от 2 632 ₽
8
SPROCKET, 23 TOOTH [700][800] art. 3221099
По запросу
8
SPROCKET, 22 TOOTH [600] art. 3221098
По запросу
9
WASHER, SPRING art. 7571620
По запросу
10
Шплинт Polaris art. 7661203
от 116 ₽
Аналог
4 179 ₽
Требуется 1 шт.
11
NUT-5/8-18 THIN,NYL INSERT-Y art. 7547202
По запросу
12
O-RING GASKET art. 5411497
По запросу
13
COVER,CHAINCASE 7.92 CD art. 5631354
По запросу
14
Винт Polaris art. 7512242
По запросу
15
SCR-5/16-18 3/4 HXHD/NYL,GR8-P art. 7517979
По запросу
16
SPRING WASHER art. 7571618
По запросу
17
SPKT,39T,3/4W,15T,HYVO,PM [700][800] art. 3222108
от 10 406 ₽
17
Шестерня КПП 40 зубьев Polaris art. 3222099
По запросу
18
Цепь КПП Polaris art. 3221109
от 24 035 ₽
19
NYLOK NUT art. 7542451
По запросу
20
Пробка сливная Polaris art. 7052115
от 660 ₽
21
CHAINCASE, 7.92 CD art. 5134085
По запросу
22
SCREW, CARRIAGE art. 7515477
По запросу
