модель 2004 года
- Модель 700 Classic
- Код модели 700/800 CLASSIC (S04ND7CS/8CS)

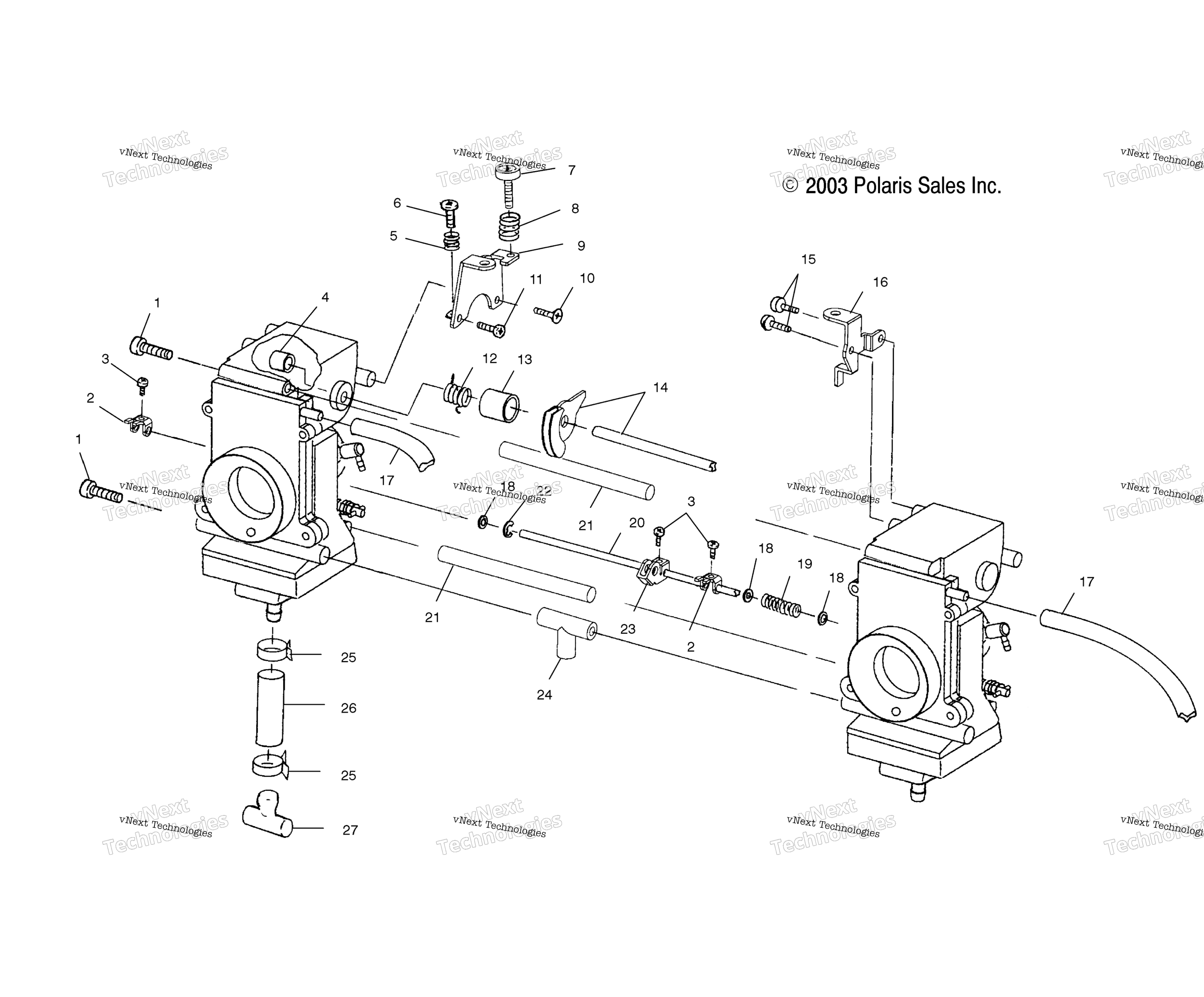

Схема карбюратора S04nd7cs/Csa/8Cs/Csa/Csb #2 для 700/800 CLASSIC (S04ND7CS/8CS)
Схема
Детали
Номер
Наименование детали
Цена
1
BOLT art. 3130834
По запросу
2
LEVER art. 3130832
По запросу
3
SCREW art. 3130833
По запросу
4
RING art. 3140032
По запросу
5
SPRING art. 3130817
По запросу
6
SCREW art. 3130816
По запросу
7
ADJUSTER art. 3131285
По запросу
8
SPRING art. 3131284
По запросу
9
BRACKET art. 3130815
По запросу
10
SCREW art. 3130810
По запросу
11
SCREW art. 3130809
По запросу
12
SPRING art. 3130950
По запросу
13
RING art. 3130853
По запросу
14
ASM-SHAFT [Incl. Lever] art. 3131369
По запросу
15
SCREW art. 3130821
По запросу
16
BRACKET art. 3130820
По запросу
17
HOSE art. 3130826
По запросу
18
PACKING,SHAFT art. 3130842
По запросу
19
SPRING,SHAFT art. 3130841
По запросу
20
SHAFT art. 3131233
По запросу
21
RING,RACK-STYLE art. 3131232
По запросу
22
E-RING art. 3130839
По запросу
23
LEVER,STARTER art. 3130819
По запросу
24
NIPPLE ASSY art. 3131350
По запросу
25
Хомут пружинный Polaris art. 7080003
от 116 ₽
26
FUEL,LINE,ETHER,RED,5/16" art. 8350017-160
По запросу
27
PLUG TRAP art. 5431893
По запросу
