модель 2004 года
- Модель 700 Classic
- Код модели 700/800 CLASSIC (S04ND7CS/8CS)

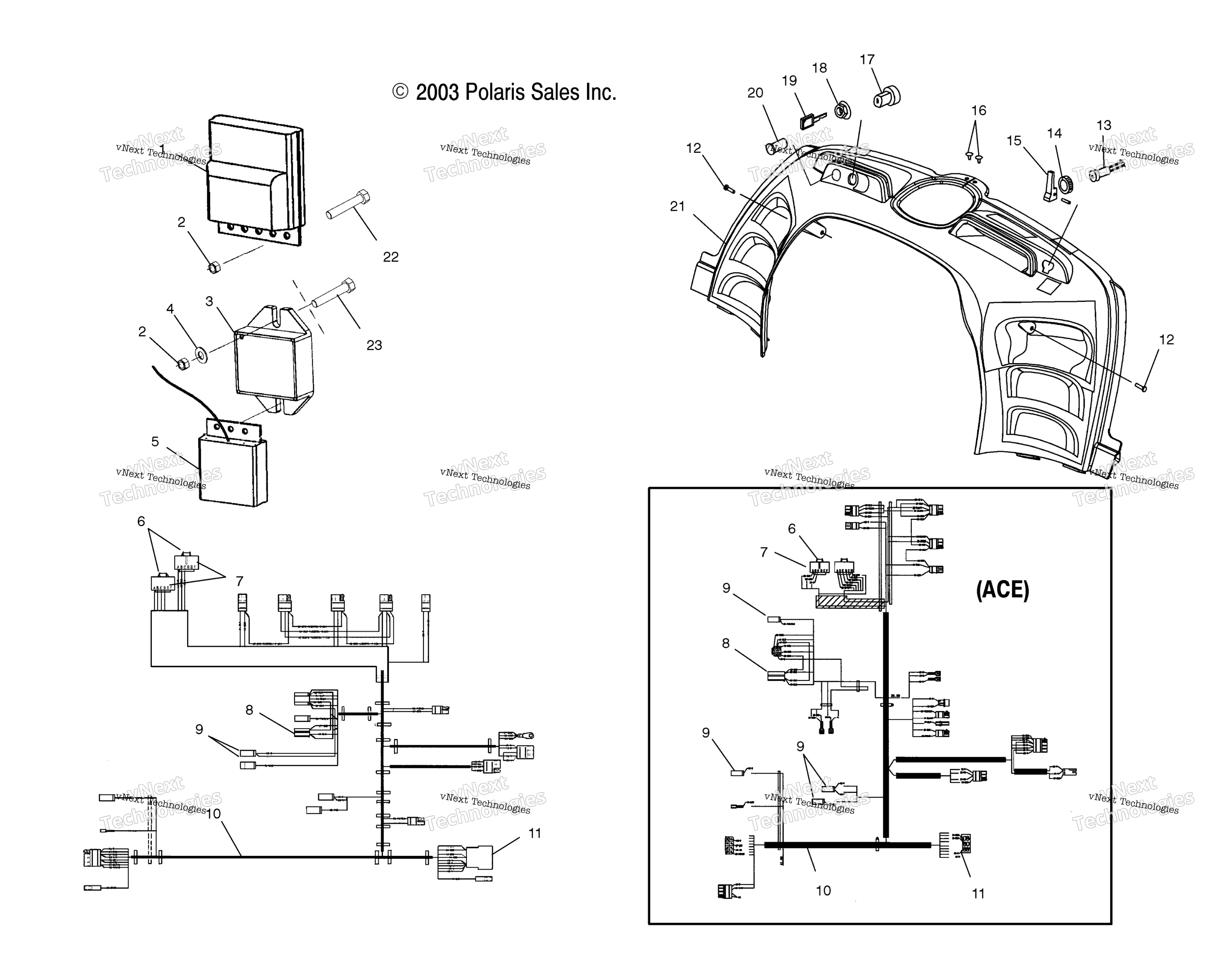

Схема консоли S04nd7cs/Csa/8Cs/Csa/Csb для 700/800 CLASSIC (S04ND7CS/8CS)
Схема
Детали
Номер
Наименование детали
Цена
1
CONTROLLER-M-10 ACE,ELECTRIC art. 4010597
По запросу
2
NUT, NYLOK 10-24 Y art. 7541925
По запросу
3
Реле-регулятор Polaris art. 4010794
от 5 678 ₽
4
WASHER art. 7555904
По запросу
5
REGULATOR-RCTFR,1/2WAVE,W/CONN [M-10 ACE] art. 4010730
от 2 683 ₽
Аналог
2 683 ₽
Требуется 1 шт.
6
HOUSING-CONNECTOR,PAC#12186213 art. 4010193
По запросу
7
SOCKET-PACKARD#12047767 art. 4010192
По запросу
8
HOUSING,PACK art. 4020063
По запросу
9
HOUSING,1 CIRCUIT art. 4020153
По запросу
10
HARNESS-MAIN,TPS,ER,FS,DIAG art. 2461146
По запросу
10
HARNESS-MAIN,TPS,ER,FSDIAG [M-10 ACE] art. 2461149
По запросу
11
HOUSING art. 4020057
По запросу
12
SCREW art. 7515199
По запросу
13
CHOKE CABLE [Incl. 15,14] art. 7080946
По запросу
14
NUT,CHOKE art. 5432944
По запросу
15
CHOKE LEVER REPAIR KIT [Incl. Pin] art. 2201439
По запросу
16
Клипса пластиковая Polaris art. 7670088
от 368 ₽
17
IGNITION SWITCH KIT, ES, FUEL art. 2201614
По запросу
18
NUT,IGNITION art. 7547035
По запросу
19
N/A,USE COMPONENTS NOTE: When ordering ignition key PN 5410611 be sure to specify if for an A,B,C,D, or E switch. Letter code will be labeled on underside of switch body behind console. Key dot code found on key cap [i.e. one dot = A, two dots= B, etc.]. art. 9990000
По запросу
20
Разьем прикуривателя Polaris art. 4010638
По запросу
21
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
22
SCREW,W/WASHER art. 7512050
По запросу
23
SCREW, HX/SEMS art. 7517263
По запросу
