модель 2009 года
- Модель 800 Switchback
- Код модели 800 SWITCHBACK/DRAGON/EURO (S09PR8ESL/PS8ESL/EEL)

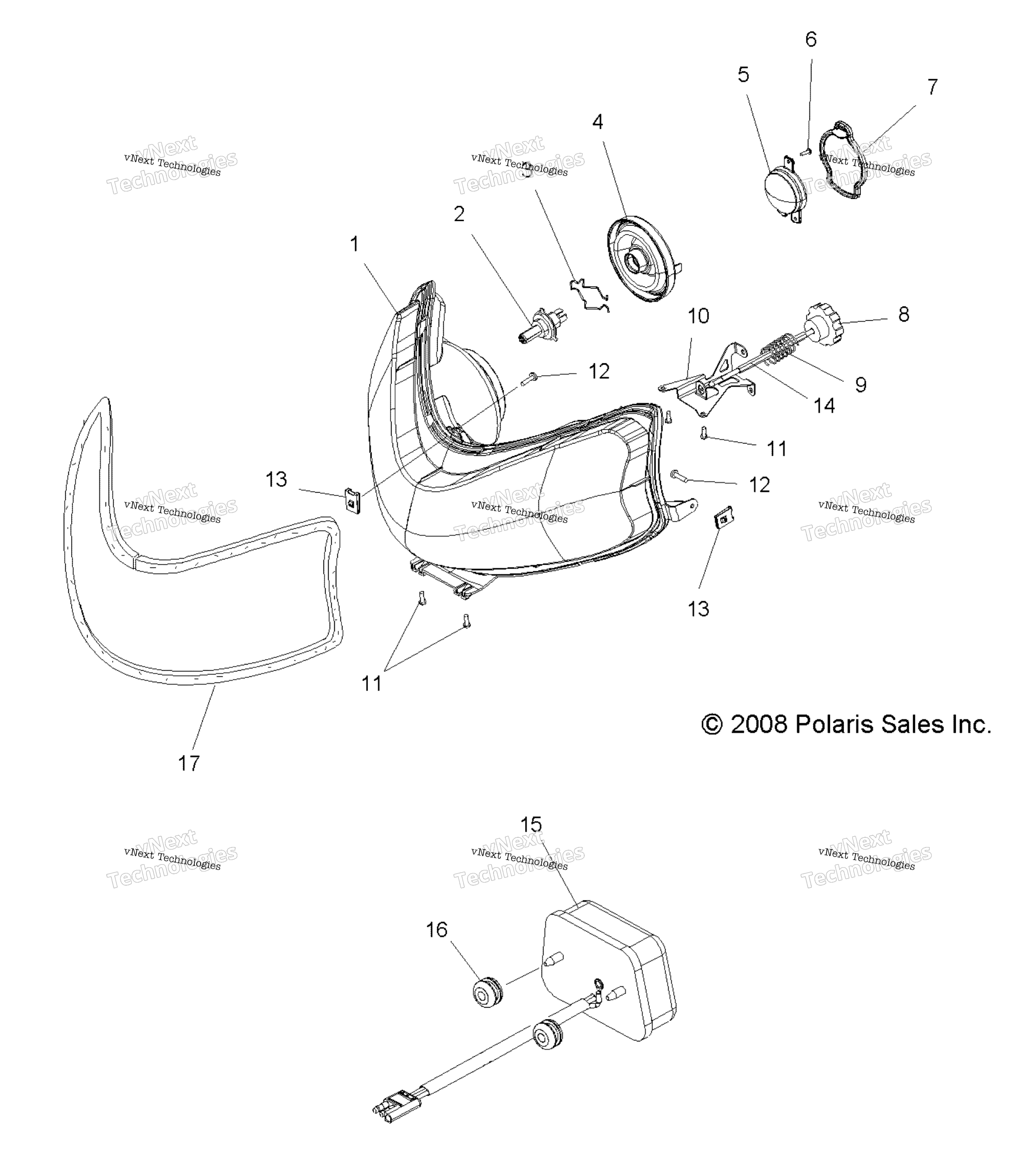

Схема электрооборудования, фары и заднего фонаря для 800 SWITCHBACK/DRAGON/EURO (S09PR8ESL/PS8ESL/EEL)
Схема
Детали
Номер
Наименование детали
Цена
1
HEADLIGHT ASSEMBLY art. 2410397
По запросу
2
HEADLIGHT BULB art. 2870448
По запросу
3
BAIL-WIRE,044036 art. 5247526
По запросу
4
BOOT-H-4,LARGE,044024 art. 5412674
По запросу
5
N/A, USE ASM/KITS art. 9990005
По запросу
6
SCREW-4.85-2.85X15,5953681 art. 7518350
По запросу
7
COVER-DOME,044017 art. 5412611
По запросу
8
KNOB-044031 art. 5435247
По запросу
9
SPRING-COMPRESSION art. 7042323
По запросу
10
RETAINER-HEADLIGHT ADJ. art. 5248391
По запросу
11
SCR-10X 5/8 TX PN PLST-243 art. 7518577
По запросу
12
SCREW art. 7512068
По запросу
13
NUT-#10,U-TYPE,A(.065-.087) art. 7670112
По запросу
14
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
15
SCREW art. 4032029
По запросу
15
GASKET art. 4032045
По запросу
15
BULB (10) art. 4030043
По запросу
15
BACKING,TAILLIGHT art. 4032064
По запросу
15
Стекло заднего фонаря Polaris art. 4032046
от 890 ₽
15
TAILLIGHT ASSEMBLY art. 2432034
По запросу
16
GROMMET-3/16X9/16X3/8 art. 5412148
По запросу
17
FOAM-HEADLIGHT SEAL,54.25 art. 5813420
По запросу
