модель 2009 года
- Модель 800 Switchback
- Код модели 800 SWITCHBACK/DRAGON/EURO (S09PR8ESL/PS8ESL/EEL)

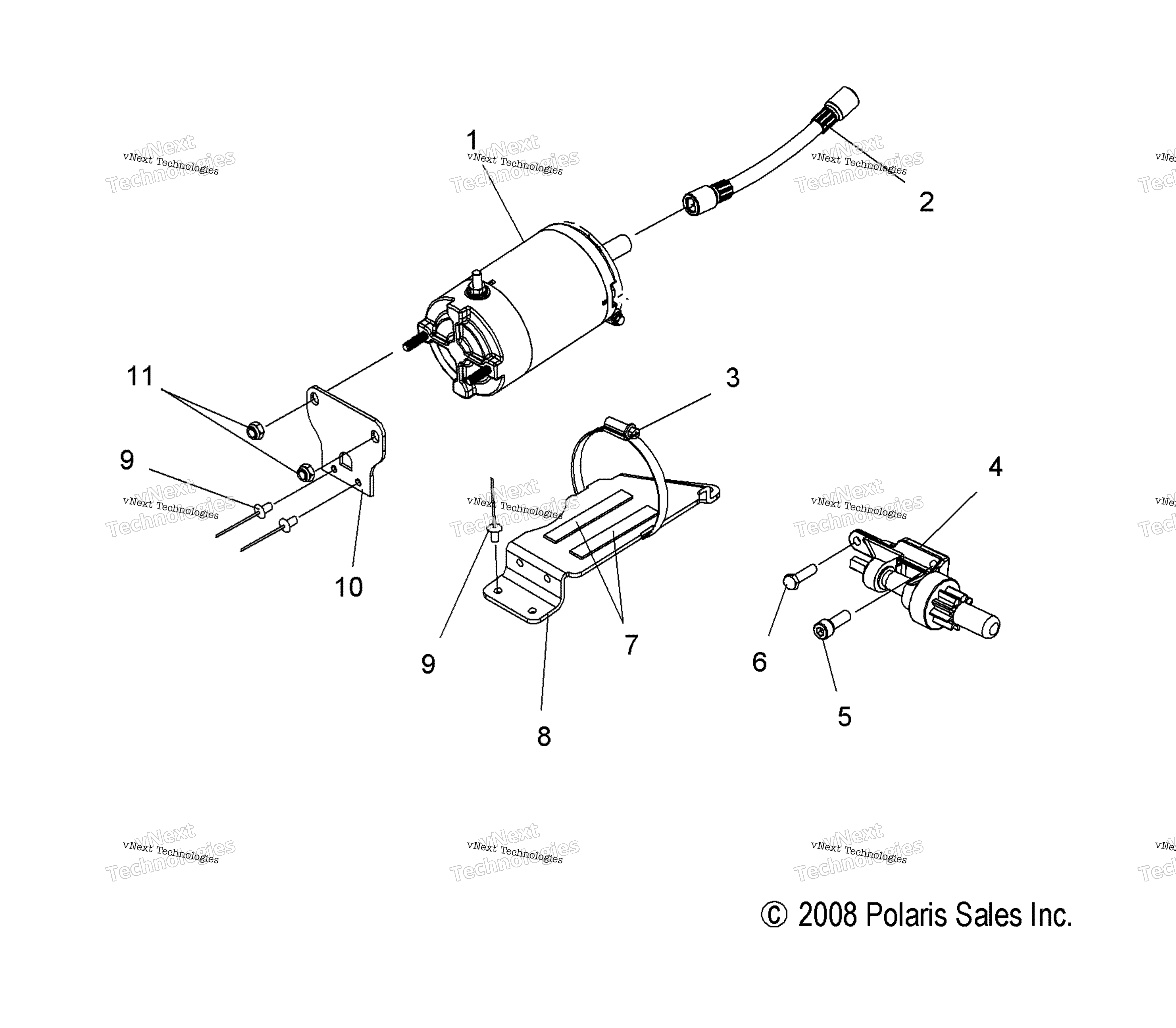

Схема двигателя, стартера Motor для 800 SWITCHBACK/DRAGON/EURO (S09PR8ESL/PS8ESL/EEL)
Схема
Детали
Номер
Наименование детали
Цена
1
Электростартер Polaris art. 4018147
По запросу
1
HEX NUT art. 7542105
По запросу
2
STARTER SHAFT art. 6230385
от 2 404 ₽
3
NARROW BAND CLAMP, 70-90 MM art. 7081279
По запросу
4
PINION/PINION BRACKET ASSEMBLY art. 1204130
от 6 593 ₽
5
SCR-M8X1.25X20 SHCS-Y/D,P-80 art. 7519020
По запросу
6
SCREW art. 7516823
По запросу
7
BATTERY PAD art. 5810290
По запросу
8
MOUNTING PLATE BRACKET, BOTTOM art. 5251277
По запросу
9
Заклепка Polaris art. 7661637
По запросу
10
BRKT-MOUNTING,- END PLATE art. 5250779
По запросу
11
Гайка Polaris art. 7542153
По запросу
