модель 2001 года
- Модель Grand Touring 800
- Код модели Grand Touring 800 SE

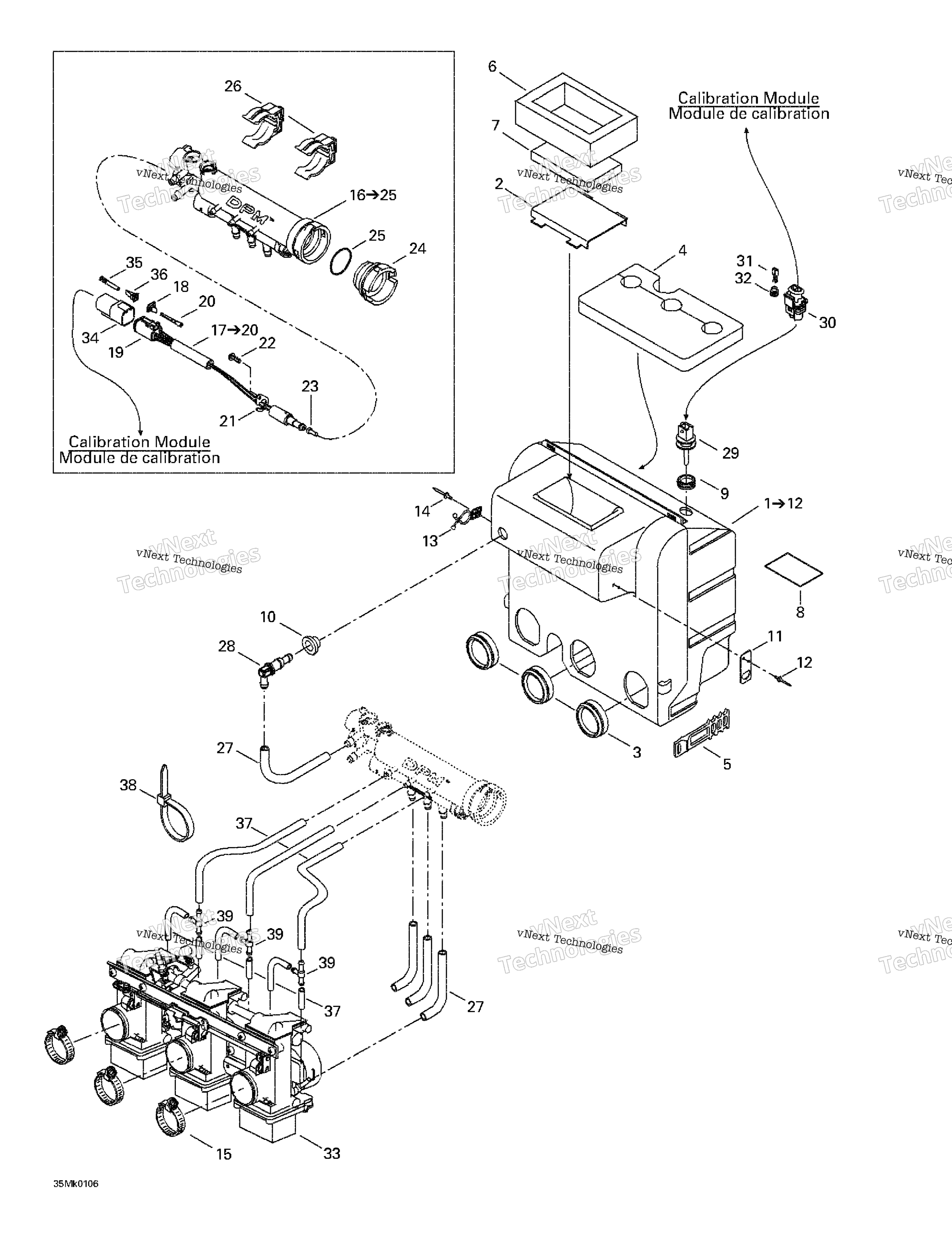

Схема воздушный впуск System для Grand Touring 800 SE
Схема
Детали
Номер
Наименование детали
Цена
1
Air Silencer Ass’y Includes 1 - 12. art. 508000176
По запросу
2
Intake Grill art. 517294400
По запросу
3
Air Intake Adaptor art. 570069100
По запросу
4
Inner Foam art. 415081200
По запросу
5
LATCH art. 570069700
По запросу
6
Lower Foam art. 415081300
По запросу
7
Air Filter art. 415081400
По запросу
8
Caution Label art. 516000130
По запросу
9
GROMMET art. 570065500
По запросу
10
Шайба BRP art. 513032908
По запросу
11
Support art. 512059211
По запросу
12
RIVET_BULBEX 4.0 X 21.2 art. 293150034
По запросу
13
CLIP art. 415115100
По запросу
14
RIVET_BULBEX 4.0 X 21.2 art. 293150034
По запросу
15
Clamp art. 512059005
По запросу
16
Pressure Manifold Ass’y Includes 16 - 25. art. 512059323
По запросу
17
Pressure Manifold Harness Includes 17 - 20. art. 515175271
По запросу
18
FEMALE LOCK, 6 CIRCUITS art. 409014900
По запросу
19
FEMALE HOUSING, 6 CIRCUITS art. 409015400
По запросу
20
Female Terminal art. 278000632
По запросу
21
SOLENOID LOCK art. 415061600
По запросу
22
Болт самонарезной K40 x 10 BRP art. 241140060
от 263 ₽
23
STARTER JET art. 404161825
По запросу
24
Cap art. 512058949
По запросу
25
O-Ring art. 512058950
По запросу
26
SUPPORT art. 512058919
По запросу
27
Was 415080200 Hose, Polyurethane art. 219704410
По запросу
28
Elbow Male Connector art. 414580600
По запросу
29
Датчик воздуха Sea Doo art. 270600000
от 9 020 ₽
30
Разъем BRP art. 278001005
По запросу
31
Разъем электрический Can Am art. 278000998
По запросу
32
Сальник проводки Sea Doo art. 278000999
По запросу
33
Carburetor Kit TM 38-321 art. 512059435
По запросу
34
Male Terminal Housing, 6 Circuits art. 409015200
По запросу
35
MALE TERMINAL art. 409014800
По запросу
36
Male Lock, 6 Circuits art. 409014600
По запросу
37
HOSE art. 404161888
По запросу
38
Стяжка 142 мм BRP art. 293750002
По запросу
39
T Fitting art. 270500347
По запросу
