модель 2001 года
- Модель Grand Touring 800
- Код модели Grand Touring 800 SE

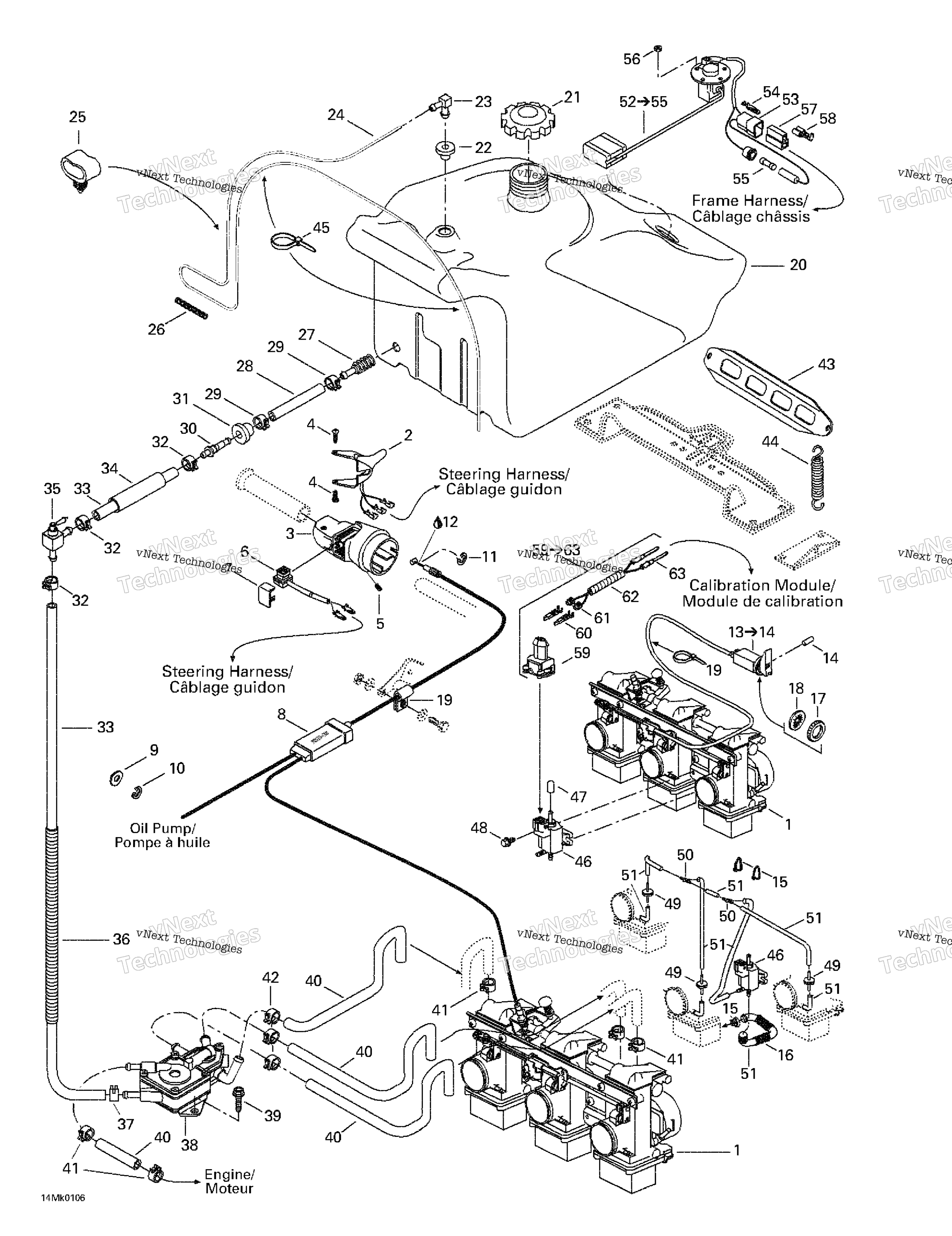

Схема топливной системы для Grand Touring 800 SE
Схема
Детали
Номер
Наименование детали
Цена
1
Carburetor Kit TM 38-321 art. 512059435
По запросу
2
Heat Throttle Handle (26 mm) art. 512059165
По запросу
3
Throttle Handle Housing art. 572098800
По запросу
4
Болт крепления курка дросселя BRP art. 732601143
от 300 ₽
5
Болт M8 X 10 BRP art. 414440800
от 473 ₽
6
Kill Switch art. 512059210
По запросу
7
Заглушка корпуса курка газа Ski Doo art. 572100901
По запросу
8
THROTTLE CABLE art. 512059390
от 2 947 ₽
9
Washer art. 234081100
По запросу
10
Стопорное кольцо BRP art. 414753500
По запросу
11
Стопорное кольцо BRP art. 414274500
от 221 ₽
12
Was 293550004 Dielectric Grease, 150 g art. 219704453
По запросу
13
Choke Cable Ass’y Includes 13 - 14. art. 561205500
По запросу
14
Spring Pin art. 372118400
По запросу
15
Хомут пластиковый BRP art. 293750001
от 168 ₽
16
Was 409901700 Tubing (9 mm) art. 219704399
По запросу
17
NUT-PLASTIC art. 512059364
По запросу
18
Lock Washer, Interior Teeth art. 394103300
По запросу
19
Open Clamp art. 414176000
По запросу
20
Fuel Tank art. 513032926
По запросу
21
Cap art. 513033722
По запросу
22
Шайба BRP art. 513032908
По запросу
23
Штуцер BRP art. 414814100
от 368 ₽
24
Was 415080100 Fuel Line Primer 3,2mm art. 219704409
По запросу
25
TUBE CLAMP art. 513032923
По запросу
26
Spring art. 513032961
По запросу
27
Фильтр топливный Ski Doo art. 414872100
от 766 ₽
28
POLYURETHANE HOSE 7.6MM art. 415097800
По запросу
29
Хомут пружинный Ski Doo art. 513033010
от 1 092 ₽
30
Коннектор Ski Doo art. 414872700
от 263 ₽
31
Втулка уплотнительная Can Am art. 707800347
от 1 040 ₽
Аналог
1 326 ₽
Требуется 1 шт.
Подписаться
32
Хомут пружинный BRP art. 414655700
По запросу
33
HOSE 9.5 MM, METER art. 709000022
По запросу
34
Hose (Rubber) art. 513032941
По запросу
35
Shut-Off Valve art. 415112200
По запросу
36
Tubing 16 MM 1000MM Long art. 219704408
По запросу
37
UNIVERSAL SPRING CLAMP art. 513032979
По запросу
38
Fuel Pump art. 513032929
По запросу
39
Болт с шестригранной головкой Can Am art. 210251180
от 263 ₽
40
HOSE 1/4 1000MM LONG art. 219704439
По запросу
41
Хомут пружинный BRP art. 414415200
от 263 ₽
42
Spring Clamp art. 513033014
По запросу
43
Fuel Tank Bracket art. 517249200
По запросу
44
Пружинка выхлопной системы Can Am art. 415107100
от 3 028 ₽
Аналог
3 028 ₽
Требуется 2 шт.
45
Tie-Rap 180 mm art. 414115200
По запросу
46
Клапан дросселя электромагнитный Ski Doo art. 270600005
По запросу
47
Cap art. 404158700
По запросу
48
Болт с шестригранной головкой Can Am art. 210251180
от 263 ₽
49
Stopper Valve art. 512059286
По запросу
50
T-Fitting art. 414222400
По запросу
51
Hose art. 270500342
По запросу
52
Fuel Sensor Ass’y Includes 52 - 55. art. 415080800
По запросу
53
MALE HOUSING art. 409204500
По запросу
54
Электрическая клемма папа Ski Doo art. 409210000
от 578 ₽
55
Fuse, 0.25 Ampere art. 410112400
По запросу
56
Гайка BRP art. 232551414
от 168 ₽
57
FEMALE TERMINAL HOUSING, 24 CIRCUITS art. 409204600
По запросу
58
Female Terminal art. 561503100
По запросу
59
Valve Harness Includes 59 - 63. art. 515175572
По запросу
59
Male Connector, 2 Circuits art. 278001003
По запросу
60
Разъем электрический Can Am art. 278000998
По запросу
61
Сальник проводки Sea Doo art. 278000999
По запросу
62
Was 705004062 Protector Tube art. 219704424
По запросу
63
FEMALE TERMINAL art. 409015100
По запросу
