модель 2002 года
- Модель MX Z 800
- Код модели MX Z 800 Rev

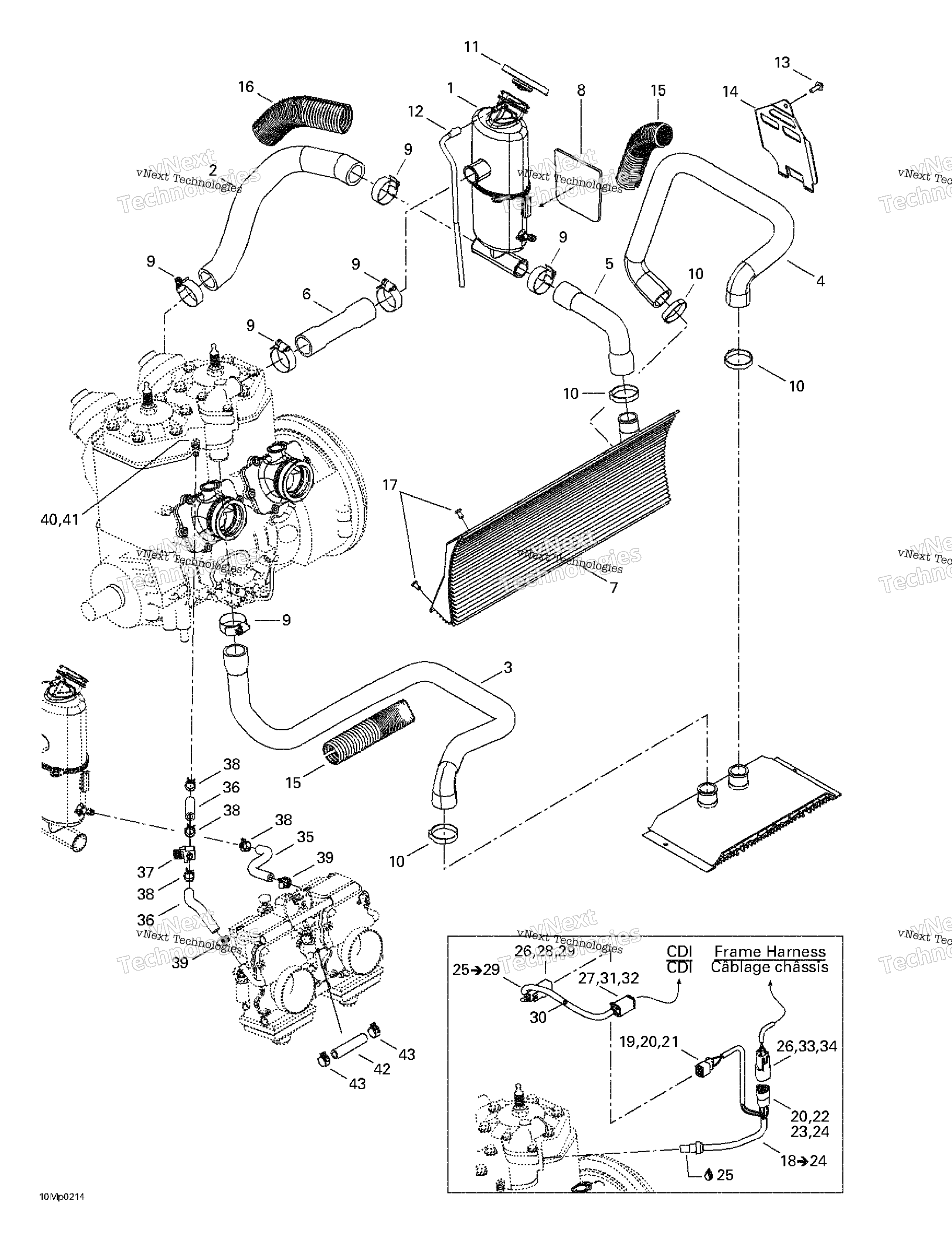

Схема системы охлаждения для MX Z 800 Rev
Схема
Детали
Номер
Наименование детали
Цена
1
Coolant Tank art. 509000408
По запросу
2
Engine Inlet Hose art. 509000172
По запросу
3
Engine Outlet Hose art. 509000334
По запросу
4
Radiator Inlet Hose art. 509000159
По запросу
5
Radiator Outlet Hose art. 509000266
По запросу
6
Hose art. 509000161
По запросу
7
Front Radiator art. 518323903
По запросу
8
REFECTIVE SHEET art. 509000190
По запросу
9
TRIDON GEAR CLAMP art. 408800400
По запросу
10
Хомут стальной art. 509000181
По запросу
11
Крышка радиатора BRP art. 509000187
от 9 963 ₽
Аналог
9 963 ₽
Требуется 1 шт.
12
Was 415110000 Polyurethane Hose 5.2 mm art. 219704414
По запросу
13
Hex. Screw M4.8 X 1.8 art. 243141680
По запросу
14
Deflector art. 509000257
По запросу
15
Tubing 25 MM 1000MM Long art. 219704402
По запросу
16
Was 415084700 Protective Shield art. 219704413
По запросу
17
Pop Rivet 3/16" art. 390402200
от 74 ₽
18
Temperature Sensor Includes 18 - 24. art. 515175818
По запросу
19
Female Housing, 2 Circuits art. 515175670
По запросу
20
Female Terminal art. 278000632
По запросу
21
Female Lock, 2 Circuits art. 515175675
По запросу
22
FEMALE TERMINAL HOUSING, 3 CIRCUITS art. 515175671
По запросу
23
Female Lock, 3 Circuits art. 515175676
По запросу
24
Sealing Cap art. 293000052
По запросу
25
Sensor Harness Includes 25 - 29. art. 515175822
По запросу
26
Разъем Sea Doo art. 278000631
от 525 ₽
27
Female Terminal art. 278000632
По запросу
28
Male Lock, 2 Circuits art. 409207500
По запросу
29
Male Terminal Housing, 2 Circuits art. 515175665
По запросу
30
LOW TEMPERATURE VINYL TUBING art. 409901300
По запросу
31
Male Housing, 6 Circuits art. 515175673
По запросу
32
Male Wedge, 6 Circuits art. 515175678
По запросу
33
Электрическая клемма "папа" Can Am art. 409207600
от 473 ₽
34
Male Housing art. 515175666
По запросу
35
FORMED HOSE art. 509000171
По запросу
36
Hose 8 mm art. 509000093
По запросу
37
Valve 5/16” art. 512059324
По запросу
38
Хомут пружинный BRP art. 414655700
По запросу
39
Хомут BRP art. 293650170
По запросу
40
STRAIGHT FITTING art. 293710082
По запросу
41
Was 293800018 Loctite 592, 50 ml art. 219704455
По запросу
42
Hose art. 404161956
По запросу
43
Clip art. 404161957
По запросу
