модель 2002 года
- Модель MX Z 800
- Код модели MX Z 800 Rev

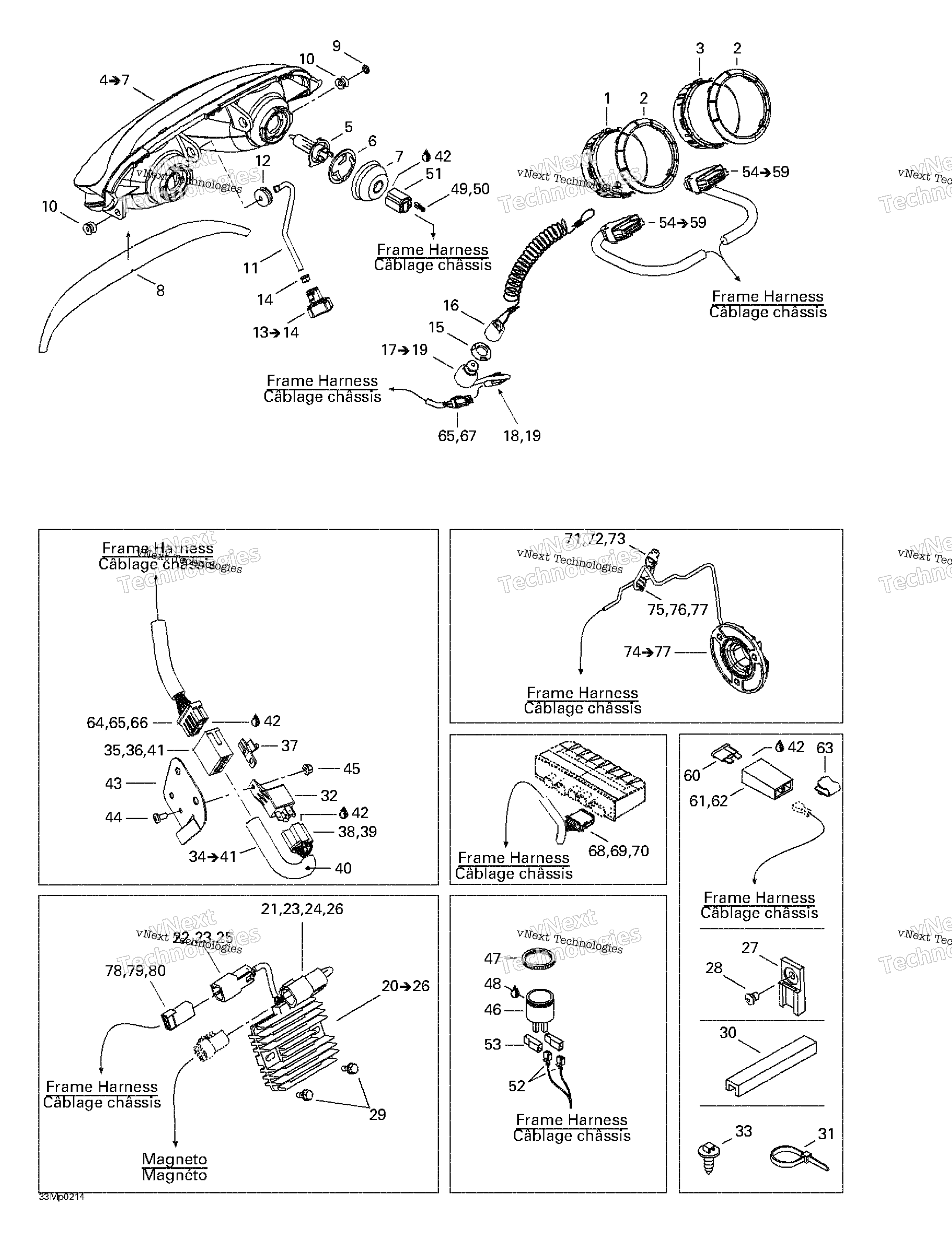

Схема электрооборудования System для MX Z 800 Rev
Схема
Детали
Номер
Наименование детали
Цена
0
Tie-Rap 180 mm art. 414115200
По запросу
1
Speedometer art. 515175449
По запросу
2
Кольцо приборной панели Ski Doo art. 515179005
По запросу
3
Tachometer art. 515175526
По запросу
4
Headlamp Ass’y Includes 4 - 7. art. 515176311
По запросу
5
Лампа головного света Ski-doo art. 515176274
По запросу
6
BULB HOLDER art. 410608300
По запросу
7
PROTECTOR CAP art. 410607100
По запросу
8
HEADLAMP DECAL art. 516001328
По запросу
9
Гайка-шайба BRP art. 732610072
от 270 ₽
10
Втулка крепления фары Ski Doo art. 515175760
По запросу
11
Регулировочная тяга фары Ski Doo art. 515175521
По запросу
12
Втулка фары Ski Doo art. 415100800
По запросу
13
Рукятка руля , с подогревом Ski Doo art. 515175975
По запросу
14
Гайка М6 х1,0 BRP art. 233261414
от 160 ₽
15
Safety Switch Nut art. 278002963
По запросу
16
Ключ DESS Ski-Doo art. 515178284
от 4 086 ₽
17
Замок зажигания DESS Ski Doo 515175797 art. 515177249
По запросу
18
Электрическая клемма папа Ski Doo art. 515175232
от 400 ₽
19
Male Housing, 3 Circuits art. 515175494
По запросу
20
Регулятор напряжения BRP art. 515175968
от 11 430 ₽
21
FEMALE HOUSING, 4 CIRCUITS art. 278001477
По запросу
22
Mâle Terminal Housing, 2 Circuits art. 278001674
По запросу
23
Male Terminal art. XXXX
По запросу
24
MALE WEDGE, 4 CIRCUITS art. 278001478
По запросу
25
Male Lock, 2 Circuits art. 278001672
По запросу
26
Sealing Cap art. 293000052
По запросу
27
Clip art. 270000141
По запросу
28
Pop Rivet 3/16" art. 390402200
от 74 ₽
29
Болт М6х20 BRP art. 210262050
от 160 ₽
30
Was 271000110 Protection Trim art. 219704353
По запросу
31
Хомут 350 мм BRP art. 293750008
от 116 ₽
32
Relay art. 710009013
По запросу
33
Mount Dart art. 293730040
от 879 ₽
Аналог
879 ₽
Требуется 1 шт.
34
Configuration Harness Includes 34 - 41. art. 515175722
По запросу
35
Электрическая клемма папа Ski Doo art. 515175232
от 400 ₽
36
MALE TERMINAL art. 515175273
По запросу
37
Housing Support art. 515175283
По запросу
38
Female Housing, 5 Circuits art. 409209900
По запросу
39
Female Terminal art. 561503100
По запросу
40
Was 409901800 Tubing (13 mm) art. 219704400
По запросу
41
MALE TERMINAL HOUSING, 11 CIRCUITS art. 515175720
По запросу
42
Was 293550004 Dielectric Grease, 150 g art. 219704453
По запросу
43
Harness Support art. 515176020
По запросу
44
PHILLIPS SCREW M5 X 12 art. 208651241
По запросу
45
Hex. Flange Elastic Nut M5 art. 233251414
от 326 ₽
46
Реле звукового сигнала BRP art. 515176035
По запросу
47
Гайка пластиковая Ski Doo art. 414805101
По запросу
48
Silicone Sealant 51388, 300 ml art. 296000309
По запросу
49
FEMALE TERMINAL art. 515175320
По запросу
50
FEMALE TERMINAL art. 515175321
По запросу
51
FEMALE TERMINAL HOUSING, 3 CIRCUITS art. 409202700
По запросу
52
Female Terminal art. 409010100
По запросу
53
Female Terminal Housing, 1 Circuit art. 409010400
По запросу
54
Plug Includes 54 - 59. art. 515175812
По запросу
55
Заглушка разъема BRP art. 515175801
По запросу
56
Фиксатор бока Ski Doo art. 515175802
от 1 491 ₽
57
Wire Seal art. 515175803
По запросу
58
Block art. 515175804
По запросу
59
Female Terminal art. 515175806
По запросу
60
Предохранитель 20A art. 409003900
от 420 ₽
61
Female Terminal art. 409011600
По запросу
62
Fuse Holder art. 409004000
По запросу
63
CLIP art. 409014200
По запросу
64
FEMALE TERMINAL HOUSING, 11 CIRCUITS art. 515175719
По запросу
65
Электрическая клемма мама Ski Doo art. 515175231
от 725 ₽
66
Female Terminal art. 515175282
По запросу
67
Корпус клеммы BRP art. 515175495
По запросу
68
FEMALE TERMINAL HOUSING, 12 CIRCUITS art. 515175704
По запросу
69
Female Lock (12 Circuits) art. XXXX
По запросу
70
Female Terminal art. 278000632
По запросу
71
Электрическая клемма "папа" Can Am art. 409207600
от 473 ₽
72
Male Housing art. 515175666
По запросу
73
Разъем Sea Doo art. 278000631
от 525 ₽
74
Speed Sensor Flange Includes 74 - 77. art. 504152034
По запросу
75
FEMALE TERMINAL HOUSING, 3 CIRCUITS art. 515175671
По запросу
76
Female Lock, 3 Circuits art. 515175676
По запросу
77
Female Terminal art. 278000632
По запросу
78
Female Terminal art. 515175567
По запросу
79
Female Terminal Housing, 2 Circuits art. 278001673
По запросу
80
Female Lock, 2 Circuits art. 278001671
По запросу
