модель 2004 года
- Модель ELITE 1500
- Код модели Elite 1500 1st Edition

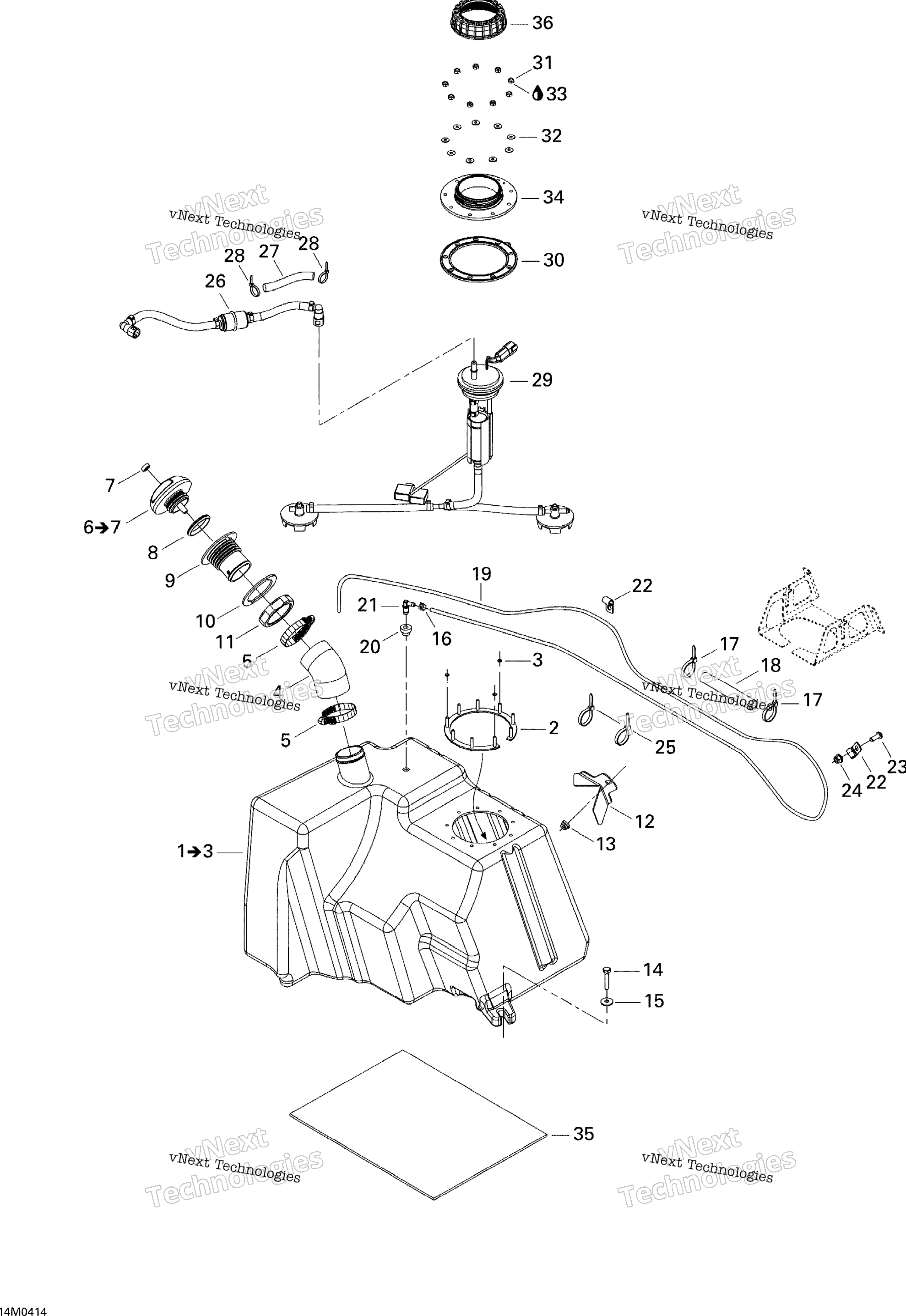

Схема топливной системы для Elite 1500 1st Edition
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Includes 1 to 3 art. 513033051
По запросу
2
C-Ring art. 275500679
По запросу
3
Push Nut art. 389804300
По запросу
4
Hose Filler Neck, Fuel art. 513033052
По запросу
5
Tridon Clamp art. 293650023
По запросу
6
Крышка бензобака Sea Doo art. 275500430
По запросу
7
Заглушка BRP art. 293000034
По запросу
8
Gasket art. 293250211
По запросу
9
Filler Neck, Fuel art. 275500231
По запросу
10
Прокладка BRP art. 293250029
По запросу
11
Гайка BRP art. 211100012
По запросу
12
Tank Support, Fuel art. 513033113
По запросу
13
Гайка М8 art. 233281414
от 210 ₽
14
Болт BRP art. 207083544
По запросу
15
Шайба 8 мм BRP art. 234082410
от 263 ₽
16
Хомут пружинный BRP art. 414554800
По запросу
17
Tie-Rap 180 mm art. 414115200
По запросу
18
Tubing 16 MM 1000MM Long art. 219704408
По запросу
19
Was 415110000 Polyurethane Hose 5.2 mm art. 219704414
По запросу
20
Шайба BRP art. 513032908
По запросу
21
Штуцер соединительный расширительного бачка Can Am art. 414580700
По запросу
22
Open Clamp art. 414176000
По запросу
23
SOCKET HEAD SCREW M6 X 16 art. 250000172
По запросу
24
Гайка М6 х1,0 BRP art. 233261414
от 160 ₽
25
Tie-Rap 180 mm art. 414115200
По запросу
26
Fuel Filter Ass’y art. 513033116
По запросу
27
Tubing 16 MM 1000MM Long art. 219704408
По запросу
28
Стяжка 142 мм BRP art. 293750002
По запросу
29
Fuel Pump Module art. 513033115
По запросу
30
Прокладка топливного насоса Sea Doo art. 293250088
По запросу
31
Hex. Flange Nut M5 art. 250100071
По запросу
32
Rubber Washer art. 291001956
По запросу
33
Loctite 243, 10 ml art. 293800060
По запросу
34
Adapter art. 513033114
По запросу
35
Rubber Pad, Fuel art. 293830104
По запросу
36
Гайка крепления бензонасоса BRP art. 513033040
от 3 675 ₽
