модель 2004 года
- Модель ELITE 1500
- Код модели Elite 1500 1st Edition

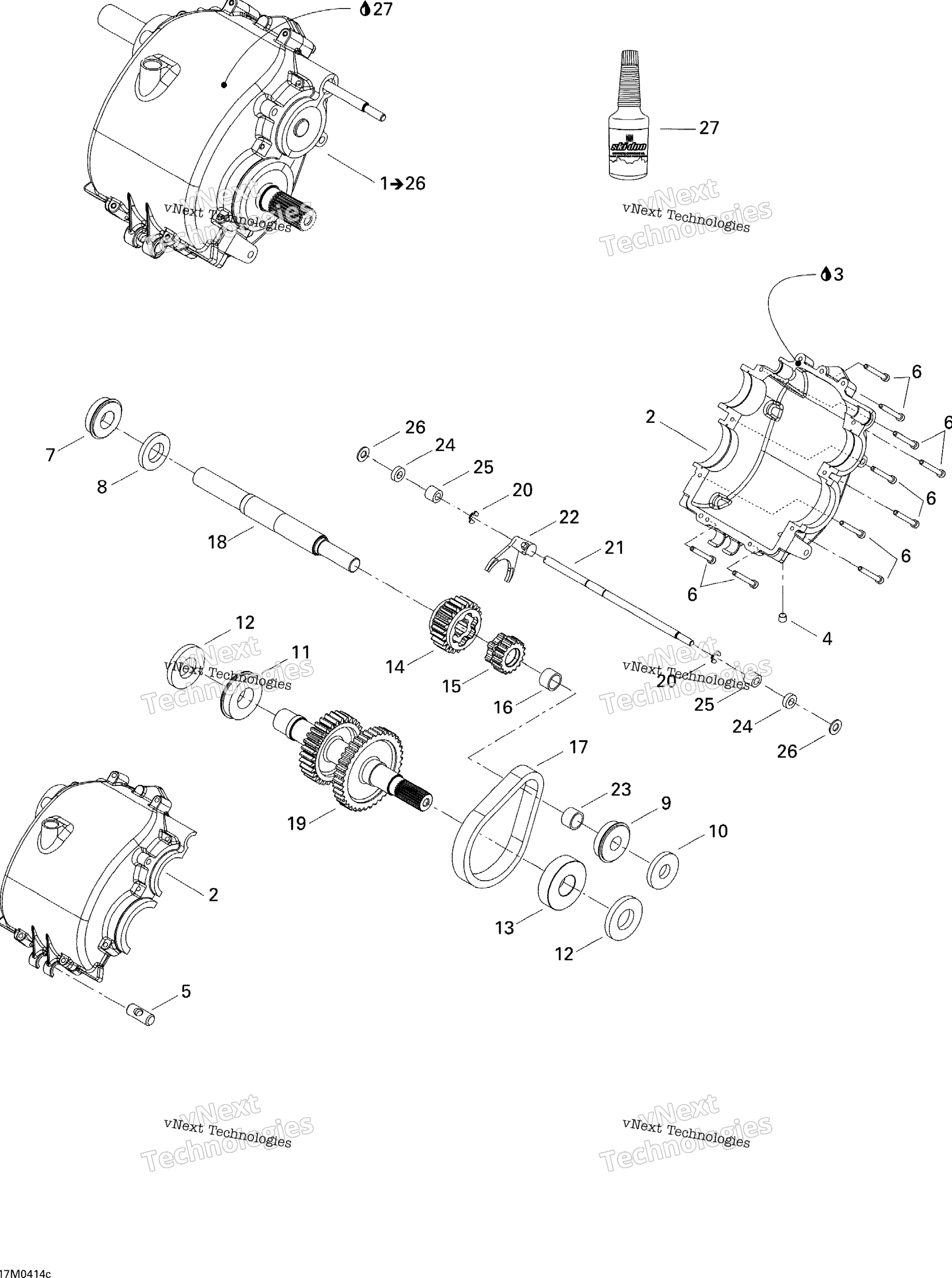

Схема трансмиссии Assy для Elite 1500 1st Edition
Схема
Детали
Номер
Наименование детали
Цена
1
Transmission Ass’y Includes items 1 to 26 art. 504152116
По запросу
2
Transmission Housing Ass’y art. 504152206
По запросу
3
Était/Was 293800038 Loctite 518, 50 ml art. 219704456
По запросу
4
Заглушка BRP art. 504151921
По запросу
5
Stopper art. 504152334
По запросу
6
Socket Head Screw M6 X 50 art. 205065044
По запросу
7
BALL BEARING art. 293350046
По запросу
8
Oil Seal art. 293200083
По запросу
9
Ball Bearing art. 504152133
По запросу
10
Ring art. 504152134
По запросу
11
BALL BEARING art. 293350047
По запросу
12
OIL SEAL art. 293200084
По запросу
13
Ball Bearing art. 504152349
По запросу
14
Gear 23 Teeth art. 504152395
По запросу
15
Gear 17 Teeth art. 504152142
По запросу
16
Needle Bearing art. 504152143
По запросу
17
Silent Chain Type L/A 46 Links art. 504152145
По запросу
18
Input Shaft art. 504152146
По запросу
19
Output Shaft art. 504152396
По запросу
20
Circlip art. 504152397
По запросу
21
Fork Shaft art. 504152148
По запросу
22
Shift Fork art. 420257230
По запросу
23
Spacer art. 504152151
По запросу
24
O-Ring art. 504152329
По запросу
25
Bushing art. 504152225
По запросу
26
Шайба BRP art. 234001410
от 100 ₽
27
Synthetic Chaincase Oil, 355 ml art. 413803300
По запросу
