модель 2004 года
- Модель LEGEND 500 SPORT
- Код модели Legend 500 SS

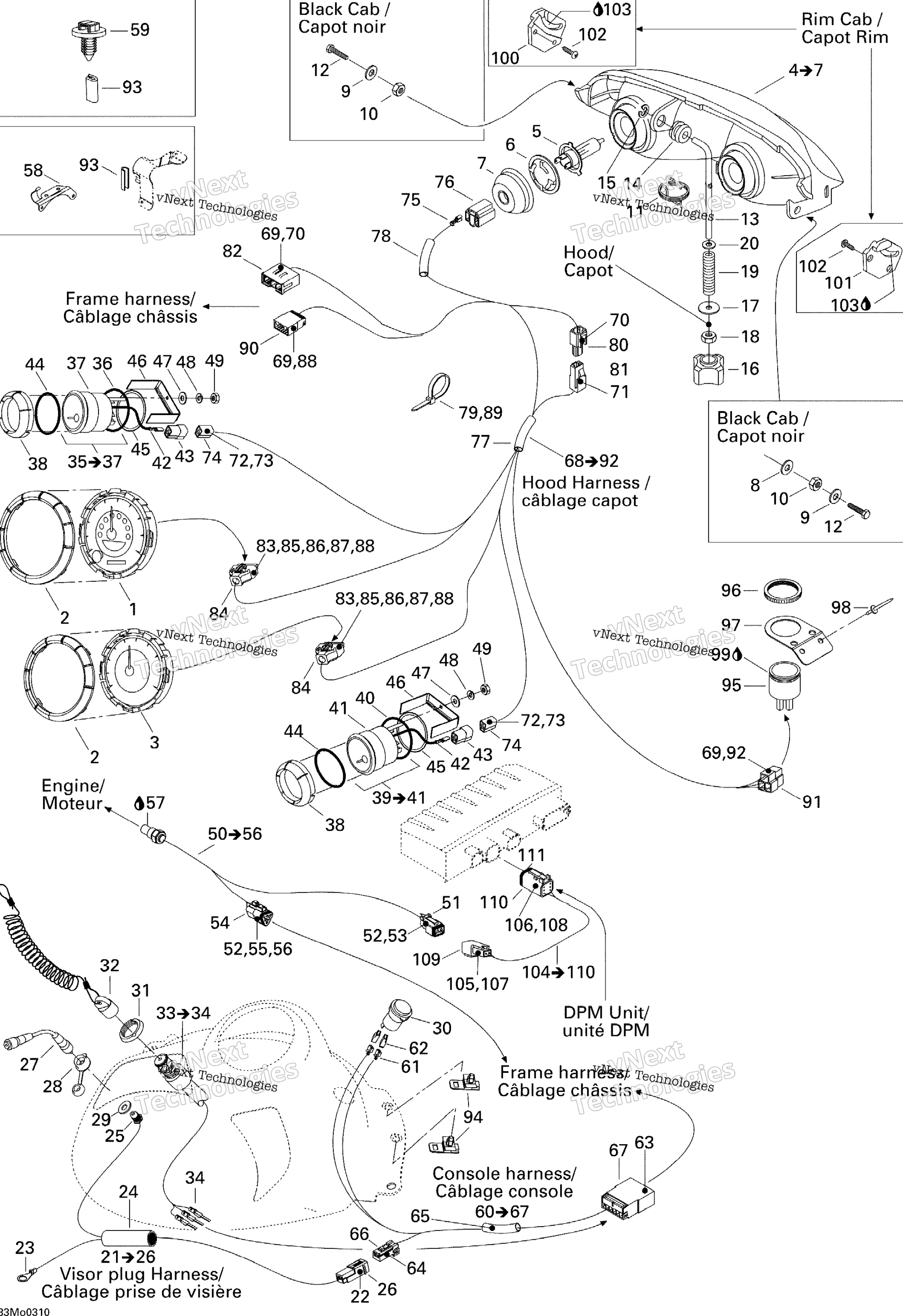

Схема Cab жгута для Legend 500 SS
Схема
Детали
Номер
Наименование детали
Цена
1
Speedometer art. 515176000
По запросу
2
Кольцо приборной панели Ski Doo art. 515179005
По запросу
3
Tachometer art. 515176072
По запросу
4
Halogen Headlamp INCLUDES ITEMS 4 TO 7 art. 515176311
По запросу
5
Лампа головного света Ski-doo art. 515176274
По запросу
6
BULB HOLDER art. 515175910
По запросу
7
COVER art. 515175911
По запросу
8
Шайба BRP art. 234001410
от 100 ₽
9
Flat Washer M5 SURLYN art. 234051410
По запросу
10
Nut M5 SURLYN art. 250100018
По запросу
11
SPRING EUROPE art. 515175324
По запросу
12
Hex. Screw M5 X 35 SURLYN art. 207053544
По запросу
13
ADJUSTER ROD art. 517295800
По запросу
14
Втулка фары Ski Doo art. 415100800
По запросу
15
Гайка-шайба BRP art. 732610072
от 270 ₽
16
Handle art. 515175548
По запросу
17
Washer art. 224060251
По запросу
18
Elastic Stop Nut M6 art. 232561414
от 368 ₽
19
Пружина Ski Doo art. 415100600
от 473 ₽
20
Шайба BRP art. 234061410
По запросу
21
Visor Plug Harness INCLUDES ITEMS 21 TO 26 art. 515177837
По запросу
22
Электрическая клемма папа Ski Doo art. 515175232
от 400 ₽
23
OPEN BARREL art. 515175172
По запросу
24
Was 705004062 Protector Tube art. 219704424
По запросу
25
Visor Plug art. 415096100
По запросу
26
Male Terminal Housing, 2 Circuits art. 515175654
По запросу
27
EXTENSION art. 515175971
По запросу
28
Cap art. 572103300
По запросу
29
Washer art. 503175800
По запросу
30
Разьем прикуривателя BRP art. 861507200
По запросу
31
Safety Switch Nut art. 278002963
По запросу
32
Ключ DESS Ski-Doo art. 515178284
от 4 086 ₽
33
Dess Switch INCLUDES ITEMS 33 TO 34 art. 515175145
По запросу
34
Электрическая клемма папа Ski Doo art. 515175232
от 400 ₽
35
Temperature Gauge SE / INCLUDES ITEMS 35 TO 37 art. 515175601
По запросу
36
O-RING art. 414807200
По запросу
37
Case Holder art. 414806600
По запросу
38
Кольцо приборной панели Ski Doo art. 515175711
от 2 552 ₽
39
FUEL GAUGE SE / INCLUDES ITEMS 39 TO 41 art. 515175529
По запросу
40
O-RING art. 414807200
По запросу
41
Case Holder art. 414806600
По запросу
42
Электрическая клемма папа Ski Doo art. 409210000
от 578 ₽
43
FEMALE HOUSING SE art. 409204200
По запросу
44
O-RING SE art. 414807200
По запросу
45
WASHER SE art. 517258600
По запросу
46
Case Holder SE art. 415099800
По запросу
47
Шайба Can Am art. 250200081
По запросу
48
Lock Washer SE art. 414833700
По запросу
49
NUT SE art. 414833600
По запросу
50
Датчик температуры Ski Doo art. 515176041
По запросу
50
Temperature Sensor SE / INCLUDES ITEMS 50 TO 56 art. 515176042
По запросу
51
Female Housing, 2 Circuits art. 515175670
По запросу
52
Female Terminal art. 278000632
По запросу
53
Female Lock, 2 Circuits art. 515175675
По запросу
54
FEMALE TERMINAL HOUSING, 3 CIRCUITS art. 515175671
По запросу
55
Female Lock, 3 Circuits art. 515175676
По запросу
56
Sealing Cap art. 293000052
По запросу
57
Was 293800018 Loctite 592, 50 ml art. 219704455
По запросу
58
Cable Support art. 515175254
По запросу
59
Mount Dart art. 293730040
от 879 ₽
Аналог
879 ₽
Требуется 1 шт.
60
Console Harness INCLUDES ITEMS 60 TO 67 art. 515176084
По запросу
61
Female Terminal art. 409010100
По запросу
62
Female Terminal Housing, 1 Circuit art. 409010400
По запросу
63
Электрическая клемма папа Ski Doo art. 515175232
от 400 ₽
64
Электрическая клемма мама Ski Doo art. 515175231
от 725 ₽
65
GAINE LOW TEMP.VINYL art. 515175314
По запросу
66
Female Housing, 2 Circuits art. 515175658
По запросу
67
Корпус разъема BRP art. 515175662
По запросу
68
CAB WIRING HARNESS INCLUDES ITEMS 68 TO 92 art. 515175984
По запросу
69
Электрическая клемма папа Ski Doo art. 515175232
от 400 ₽
70
MALE TERMINAL art. 515175273
По запросу
71
Female Terminal art. 515175282
По запросу
72
Wire Seal art. 561503100
По запросу
73
Female Terminal art. 561503100
По запросу
74
Female Housing art. 409204300
По запросу
75
FEMALE TERMINAL art. 515175321
По запросу
76
FEMALE TERMINAL HOUSING, 3 CIRCUITS art. 409202700
По запросу
77
Tubing 16 MM 1000MM Long art. 219704408
По запросу
78
Tubing 10 MM 1000MM Long art. 219704407
По запросу
79
Хомут пластиковый BRP art. 293750001
от 168 ₽
80
MALE TERMINAL HOUSING, 1 CIRCUIT art. 515175509
По запросу
81
FEMALE TERMINAL HOUSING, 1 CIRCUIT art. 515175510
По запросу
82
MALE TERMINAL HOUSING, 11 CIRCUITS art. 515175720
По запросу
83
Plug art. 515175812
По запросу
84
Заглушка разъема BRP art. 515175801
По запросу
85
Фиксатор бока Ski Doo art. 515175802
от 1 491 ₽
86
Wire Seal art. 515175803
По запросу
87
Block art. 515175804
По запросу
88
Female Terminal art. 515175806
По запросу
89
Tie-Rap 180 mm art. 414115200
По запросу
90
Male Terminal Housing, 10 Circuits art. 415128526
По запросу
91
MALE TERMINAL HOUSING, 3 CIRCUITS art. 515176069
По запросу
92
Female Terminal art. 515176071
По запросу
93
Was 271000110 Protection Trim art. 219704353
По запросу
94
Housing Support art. 515175283
По запросу
95
Реле звукового сигнала BRP art. 515176035
По запросу
96
Гайка пластиковая Ski Doo art. 414805101
По запросу
97
PLATE art. 515175688
По запросу
98
Pop Rivet 3/16" art. 390402200
от 74 ₽
99
Silicone Sealant 51388, 300 ml art. 296000309
По запросу
100
RH Support RIM art. 517289300
По запросу
101
LH Support RIM art. 517289400
По запросу
102
Headlamp Screw RIM art. 732601315
По запросу
103
Grease Tube Lmz, 400 G RIM art. 413707500
По запросу
104
Sensor Harness INCLUDES ITEMS 104 TO 110 art. 515175898
По запросу
105
Разъем Sea Doo art. 278000631
от 525 ₽
106
Female Terminal art. 278000632
По запросу
107
Male Lock, 2 Circuits art. 409207500
По запросу
108
Sealing Cap art. 293000052
По запросу
109
Male Terminal Housing, 2 Circuits art. 515175665
По запросу
110
Male Housing, 6 Circuits art. 515175673
По запросу
111
Male Wedge, 6 Circuits art. 515175678
По запросу
