модель 2004 года
- Модель LEGEND 500 SPORT
- Код модели Legend 500 SS

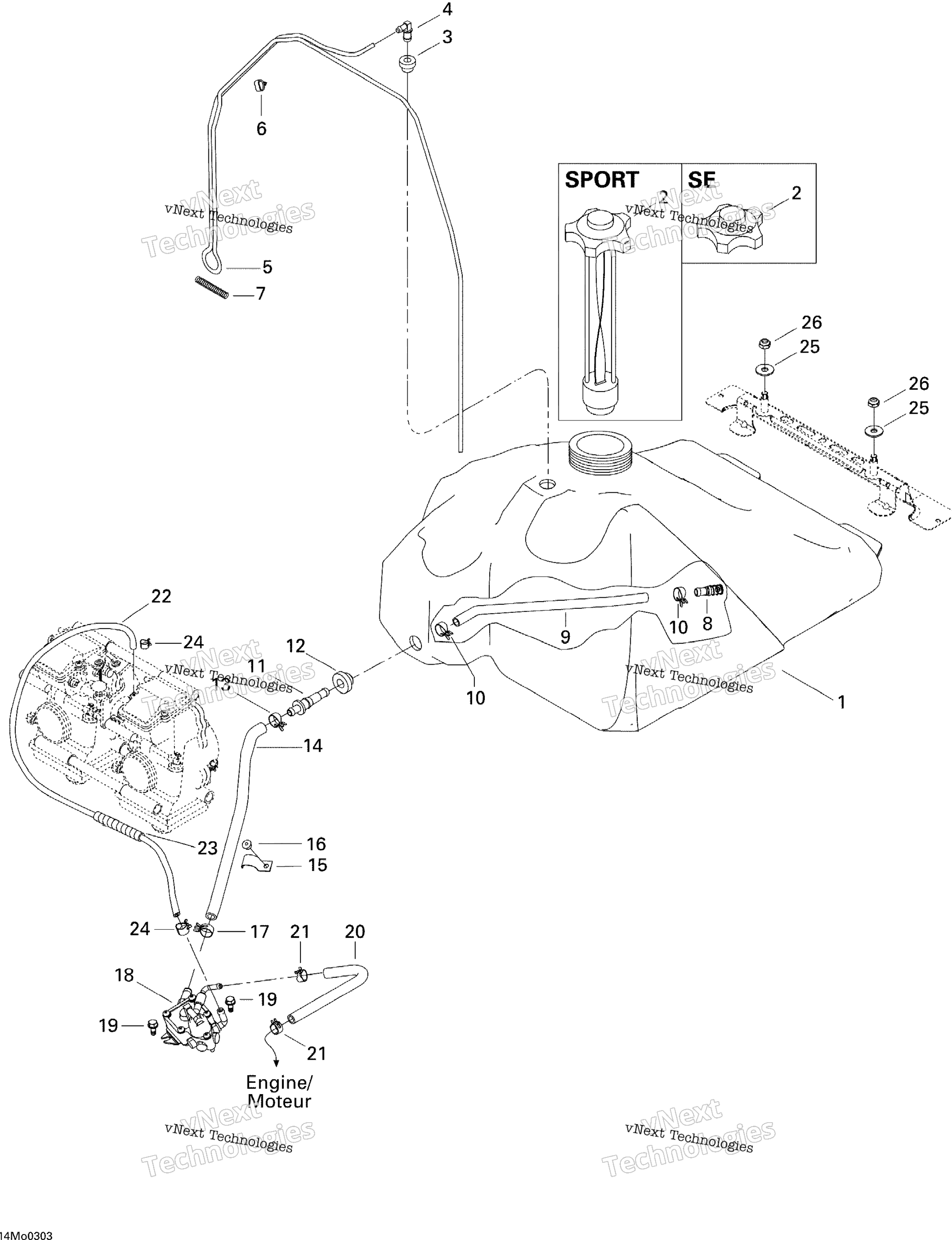

Схема топливной системы для Legend 500 SS
Схема
Детали
Номер
Наименование детали
Цена
0
Fuel Tank SE art. 513032988
По запросу
0
Fuel Tank Cap SE art. 513033025
от 617 ₽
1
Fuel Tank SPORT art. 513032987
По запросу
2
Крышка бензобака BRP art. 513033020
от 2 200 ₽
3
Шайба BRP art. 513032908
По запросу
4
Штуцер BRP art. 414814100
от 368 ₽
5
Was 415080100 Fuel Line Primer 3,2mm art. 219704409
По запросу
6
TUBE CLAMP art. 513032923
По запросу
7
SPRING art. 414818200
По запросу
8
Фильтр топливный Ski Doo art. 414872100
от 766 ₽
9
Hose art. 415005700
По запросу
10
Хомут пружинный Ski Doo art. 513033010
от 1 092 ₽
11
Коннектор Ski Doo art. 414872700
от 263 ₽
12
Втулка уплотнительная Can Am art. 707800347
от 1 040 ₽
Аналог
1 326 ₽
Требуется 1 шт.
Подписаться
13
UNIVERSAL SPRING CLAMP art. 513032979
По запросу
14
Formed Hose art. 513032903
По запросу
15
CLIP art. 415018200
По запросу
16
Pop Rivet 3/16" art. 293150103
от 168 ₽
17
UNIVERSAL SPRING CLAMP art. 513032979
По запросу
18
FUEL PUMP art. 403901808
от 7 022 ₽
Аналог
7 022 ₽
Требуется 1 шт.
19
HEX. SCREW M6 X 12 art. 210361280
По запросу
20
HOSE 1/4 1000MM LONG art. 219704439
По запросу
21
Хомут пружинный BRP art. 414415200
от 263 ₽
22
Formed Tube art. 513032986
По запросу
23
Tubing 10 MM 1000MM Long art. 219704407
По запросу
24
Хомут пружинный Ski Doo art. 414420700
от 168 ₽
25
Шайба 8 мм BRP art. 234082410
от 263 ₽
26
Гайка Can Am art. 232581414
По запросу
