модель 2009 года
- Модель SKANDIC SUV 550 F
- Код модели Skandic SUV

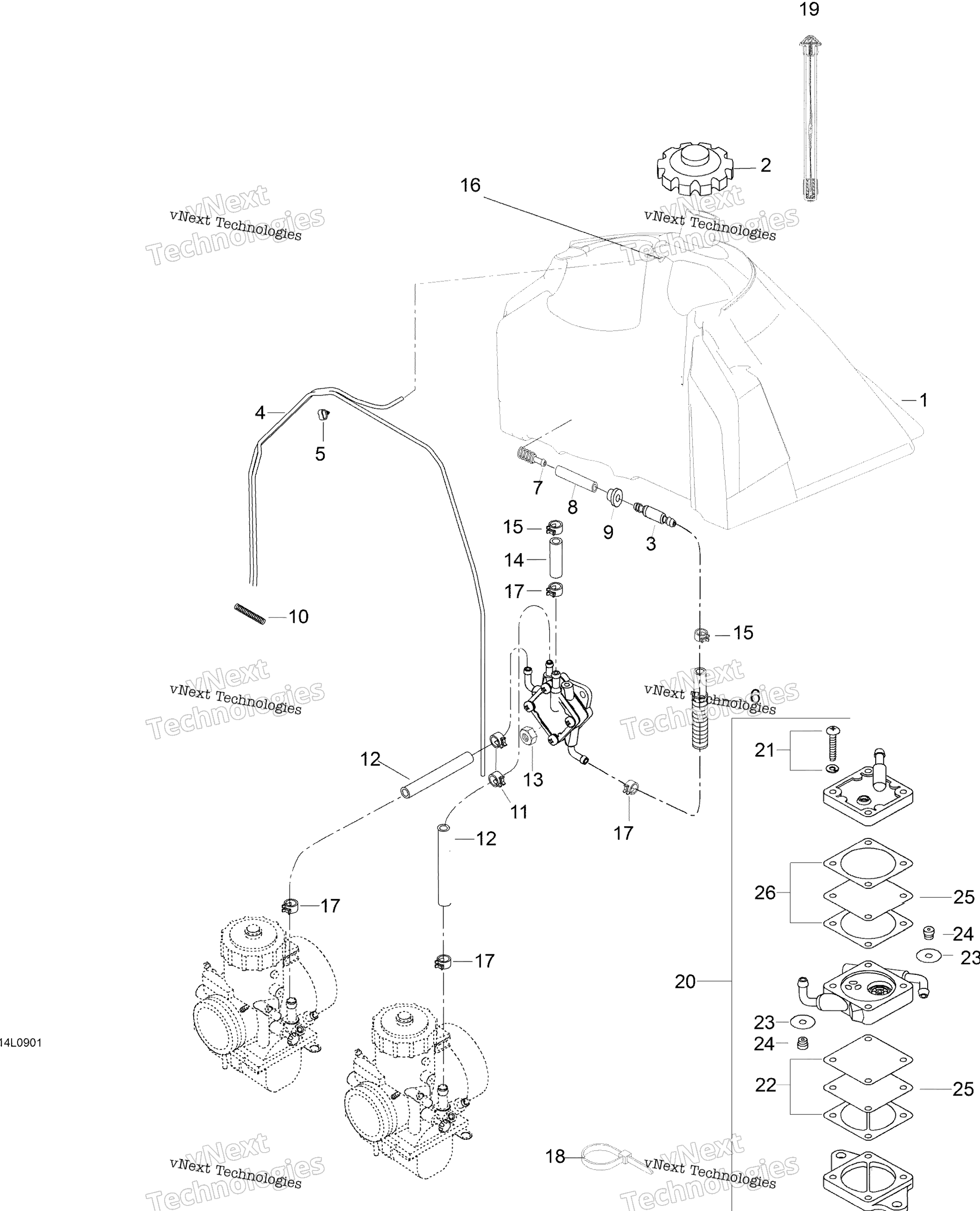

Схема топливной системы для Skandic SUV
Схема
Детали
Номер
Наименование детали
Цена
1
FUEL TANK Includes 1 to 11 art. 605154804
По запросу
2
Cap art. 513033025
от 617 ₽
3
Коннектор Ski Doo art. 414872700
от 263 ₽
4
Трубка BRP art. 39035
По запросу
5
TUBE CLAMP art. 513032923
По запросу
6
Was M27127 Tubing art. 219704355
По запросу
7
Фильтр топливный Ski Doo art. 414872100
от 766 ₽
8
House art. 39048
По запросу
9
Уплотнитель резиновый BRP art. 293720058
По запросу
10
Spring art. 25003
По запросу
11
Хомут пружинный Ski Doo art. 414420700
от 168 ₽
12
Fuel hose art. 39001
По запросу
13
Elastic Stop Nut M6 Includes 13 to 19 art. 33010
По запросу
14
Hose 1/4, 350 mm art. 605355647
По запросу
15
UNIVERSAL SPRING CLAMP art. 513032979
По запросу
16
NIPPLE art. 404127600
По запросу
17
CLAMP MINI ABA 13 art. 605627005
По запросу
18
Tie Wrap art. 27026
По запросу
19
FUEL GAUGE art. 605351982
По запросу
20
Топливный насос Ski Doo art. 19113
По запросу
21
Screw art. XXXX
По запросу
22
GASKET art. 404902300
По запросу
23
Заглушка клапана топливного насоса Ski Doo art. 404902100
По запросу
24
VALVE art. 275500042
По запросу
25
DIAPHRAGM art. 404902200
По запросу
26
GASKET art. 404902400
По запросу
