модель 2009 года
- Модель SKANDIC SUV 550 F
- Код модели Skandic SUV

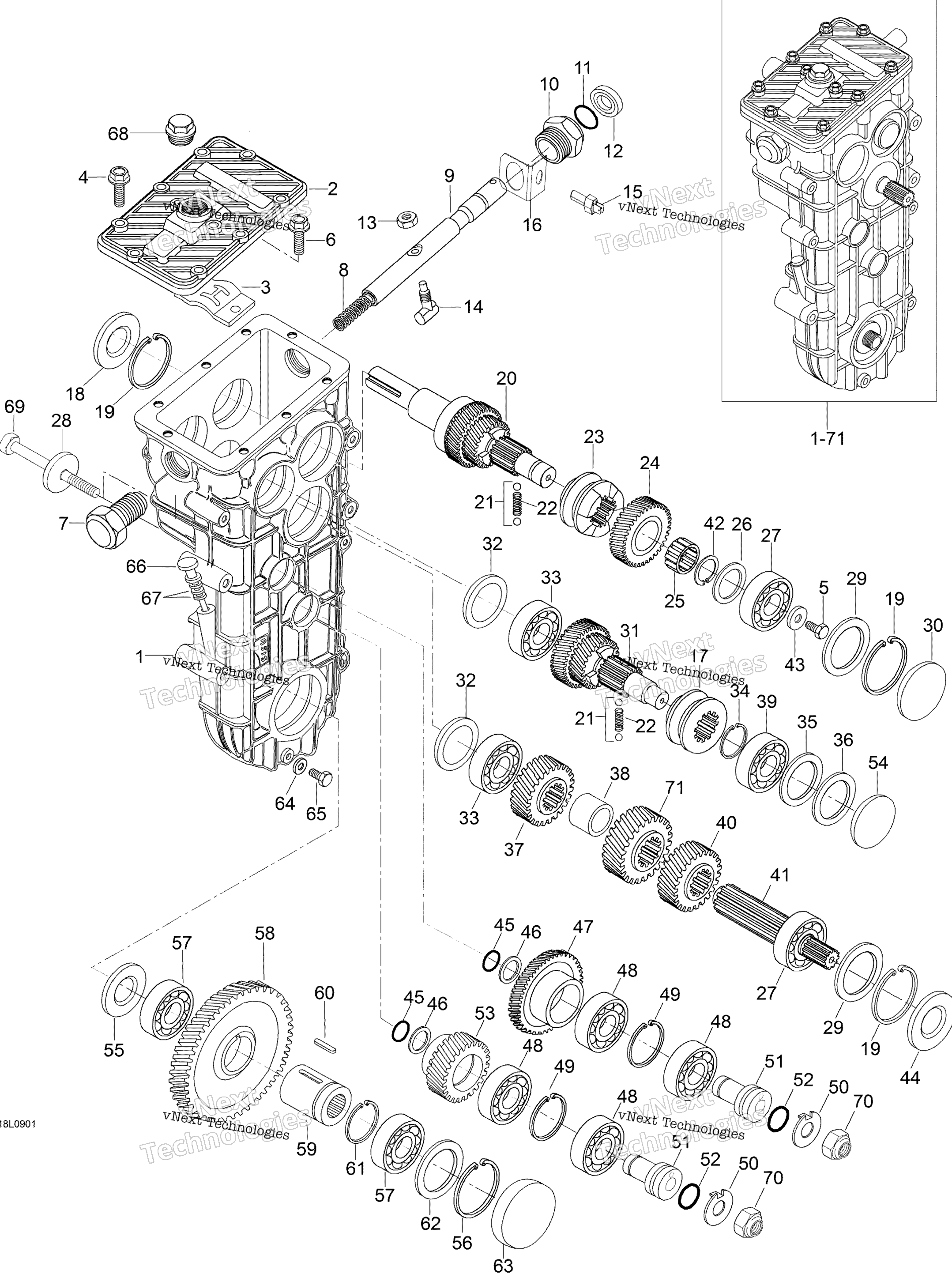

Схема трансмиссии для Skandic SUV
Схема
Детали
Номер
Наименование детали
Цена
0
TRANSMISSION ASS’Y Includes 1 to 70 art. 605612002
По запросу
1
HOUSING art. 875156138
По запросу
2
Lock art. 875156043
По запросу
3
H-SCHEME art. 875156111
По запросу
4
Hex. screw M8 x 25 art. 537001402
По запросу
5
Hex. screw art. 528801382
По запросу
6
Hex. screw M8 x 16 art. 534801362
По запросу
7
Втулка BRP art. 875156076
По запросу
8
Пружина BRP art. 875156078
По запросу
9
Shaft art. 875156072
По запросу
10
SLEEVE art. 875156077
По запросу
11
Кольцо уплотнительное Ski Doo art. 614601523
По запросу
12
Сальник КПП BRP art. 614102031
По запросу
13
NUT M10 art. 510611002
По запросу
14
Палец вала КПП Ski Doo art. 875156073
По запросу
15
Датчик включения заднего хода Ski Doo art. 654100225
от 8 358 ₽
16
SHIM PLATE art. 617391218
По запросу
17
Wheel clutch art. 875156131
По запросу
18
Сальник коробки BRP art. 614103562
По запросу
19
Circlip art. 617330062
По запросу
20
Вал КПП Ski Doo art. 875156063
По запросу
21
Шарик муфты КПП Ski Doo art. 616810064
По запросу
22
Пружина муфты КПП Ski Doo art. 875156105
По запросу
23
Колесо сцепления BRP art. 875156005
По запросу
24
SPROCKET (29 TOOTH) art. 875156135
По запросу
25
Игольчатый подшипник BRP art. 611002529
По запросу
26
Washer art. 616092542
По запросу
27
Подшипник КПП 6305.С3 ( 25х62х17 ) Ski Doo art. 610063050
от 4 370 ₽
28
WASHER art. 619230002
По запросу
29
Shim 0,3mm art. 617395065
По запросу
29
Шайба 0.5 мм BRP art. 617395067
По запросу
30
Заглушка вала КПП BRP art. 614100062
По запросу
31
Shaft art. 875156068
По запросу
32
Заглушка КПП Ski Doo art. 875152953
По запросу
33
Подшипник нижнего вала BRP art. 610063044
По запросу
34
Стопор BRP M art. 617450028
По запросу
35
Adjustment shim 0.5mm art. 617394352
По запросу
35
Shim 0,3mm art. 617394252
По запросу
36
Circlip art. 617330052
По запросу
37
Шестерня КПП Ski Doo art. 875156054
По запросу
38
Sleeve art. 875156088
По запросу
39
Bearing 6304 art. 610063040
По запросу
40
Шестерня КПП BRP art. 875156136
По запросу
41
SHAFT art. 875156069
По запросу
42
Стопор BRP art. 617450025
По запросу
43
Washer art. 875156112
По запросу
44
Сальник КПП Ski Doo art. 614102562
По запросу
45
Уплотнительное кольцо BRP art. 614601224
от 1 491 ₽
46
Washer art. 875156328
По запросу
47
SPROCKET (28 TOOTH) art. 875156206
По запросу
48
Подшипник BRP art. 612030303
По запросу
49
Стопор BRP art. 617330047
от 1 292 ₽
50
Washer art. 875156327
По запросу
51
Shaft art. 619230001
По запросу
52
Уплотнительное кольцо Ski Doo art. 614602431
от 1 187 ₽
53
Gear Z=31 art. 875156156
По запросу
54
Plug art. 614100052
По запросу
55
Сальник art. 614102852
По запросу
56
Snapring art. 617330068
По запросу
57
Bearing art. 610060080
По запросу
58
Шестерня КПП 53 зуба Ski Doo art. 875156114
По запросу
59
SHAFT art. 875156218
По запросу
60
Key art. 603345080
По запросу
61
Circlip art. 617300040
По запросу
62
ADJUSTMENT SHIM art. 617395568
По запросу
63
Заглушка КПП Ski Doo art. 614100068
По запросу
64
Шайба-прокладка BRP art. 615580812
По запросу
65
HEX. SCREW M8 X 10 art. 528801342
По запросу
66
DIPSTICK art. 875156278
По запросу
67
Уплотнительное кольцо Ski Doo art. 614600725
от 1 292 ₽
68
Крышка редуктора BRP art. 875156098
По запросу
69
Screw M8x75 art. 529801502
По запросу
70
NUT M10 art. 510600802
По запросу
71
Sprocket (29 Tooth) art. 875156151
По запросу
