модель 2011 года
- Модель MX Z TNT 600 ACE
- Код модели MXZ TNT 600ACE

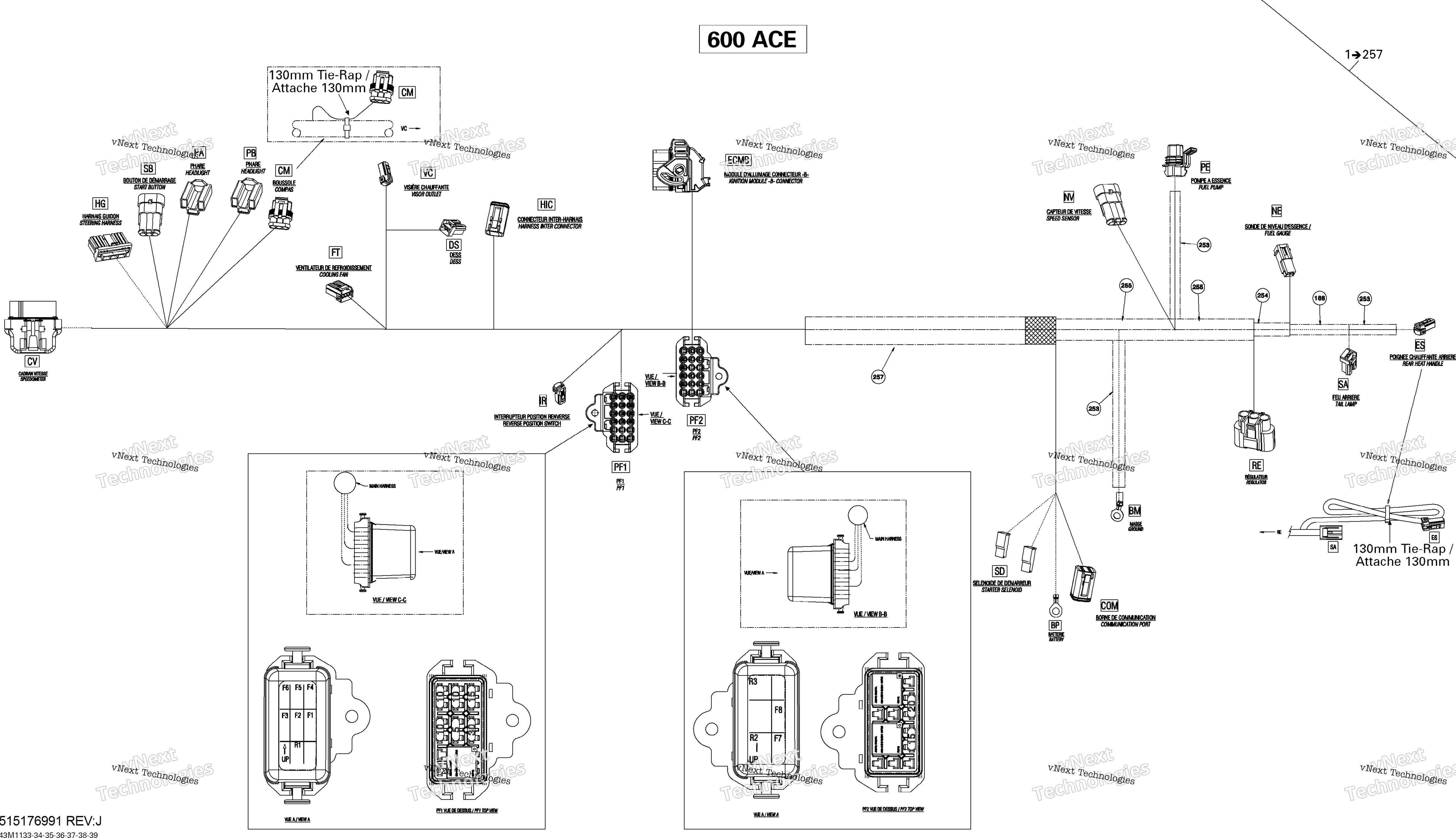

Схема жгута проводов для MXZ TNT 600ACE
Схема
Детали
Номер
Наименование детали
Цена
0
Предохранитель 10А art. 710000744
По запросу
0
Крышка блока предохранителей BRP art. 278002286
По запросу
0
Разъем электрический мама 12 В BRP art. 710000918
от 882 ₽
0
Клемма электрического разъема art. 710000890
По запросу
0
Уплотнитель проводки BRP art. 278001065
от 882 ₽
0
Диэлектрический колпачок BRP art. 278000218
По запросу
0
Реле 4-х контактное 20AMP ( 4 ножки ) Can Am art. 715900824
от 2 250 ₽
0
Wire Seal art. 278000216
По запросу
0
Предохранитель 30А BRP Can-Am Outlander Renegade G1-G2 art. 710000747
от 1 029 ₽
0
Предохранитель 15А BRP art. 710000745
от 525 ₽
0
FUSE RELAY DECAL art. 515177015
По запросу
0
Предохранитель 5А art. 710000742
от 525 ₽
0
Корпус блока предохранителей BRP art. 278002285
По запросу
0
Fuse Relay Decal art. 516005569
По запросу
0
Электрическая клемма "мама" BRP art. 278001481
По запросу
0
Seal art. 710000643
По запросу
0
Plug art. 409013700
По запросу
0
Замок BRP art. 710001133
По запросу
0
Разъем электрический BRP art. 710001132
По запросу
0
Terminal art. 515176909
По запросу
0
Female Housing art. 515176908
По запросу
0
Cap art. 710000882
По запросу
0
Электрическая клемма мама Ski Doo art. 515175231
от 725 ₽
0
Female Housing, 2 Circuits art. 515175658
По запросу
0
Female Terminal art. 409010100
По запросу
0
Female Terminal Housing, 1 Circuit art. 409010400
По запросу
0
Male Terminal art. 515176164
По запросу
0
Wire Seal art. 515176621
По запросу
0
Блок электронный BRP art. 710000568
По запросу
0
Корпус клеммы BRP art. 515175495
По запросу
0
Female Terminal art. 710000877
По запросу
0
Seal art. 710000881
По запросу
0
Open Barrel art. 278000992
По запросу
0
Электрический разъём BRP art. 710000879
По запросу
0
Предохранитель 20 А BRP art. 710000746
от 987 ₽
0
Фиксатор бока Ski Doo art. 515175802
от 1 491 ₽
0
Plug art. 710001593
По запросу
0
Plug art. 710001592
По запросу
0
Коннектор BRP art. 710001967
По запросу
0
Cover, 48 positions art. 710001591
По запросу
0
Датчик температуры BRP art. 710001131
По запросу
0
Female Terminal art. 515175806
По запросу
0
Wire Seal art. 515175803
По запросу
0
Корпус разъема BRP art. 710000399
По запросу
0
Plug art. 515175812
По запросу
0
Заглушка разъема BRP art. 515175801
По запросу
0
Female Terminal art. 278001665
По запросу
0
Sealing Cap art. 293000052
По запросу
0
Male Wedge, 6 Circuits art. 515175678
По запросу
0
Male Housing, 6 Circuits art. 710001540
По запросу
0
Стяжка 142 мм BRP art. 293750002
По запросу
0
FEMALE TERMINAL art. 278002307
По запросу
0
Female Housing, 3 Circuits art. 409209600
По запросу
0
Female Terminal art. 710001590
По запросу
0
Защелка блока предохранителей BRP art. 710000992
По запросу
0
Электрическая клемма папа Ski Doo art. 515175232
от 400 ₽
0
Male Terminal Housing, 2 Circuits art. 515175654
По запросу
0
Male Connector, 4 Circuits art. 278000739
По запросу
0
Датчик температуры BRP art. 710001589
По запросу
0
Female Terminal Housing, 4 Circuits art. 515175845
По запросу
0
FEMALE TERMINAL HOUSING, 13 CIRCUITS art. 515175349
По запросу
0
Female Terminal art. 515175282
По запросу
0
Male Lock, 4 Circuits art. 278000738
По запросу
1
MAIN HARNESS ASS’Y Includes 1 to 254 art. 515176991
По запросу
188
Tubing 12 mm art. 409902000
По запросу
253
Tubing 6 MM 3000MM Long art. 219704425
По запросу
254
Was 409901700 Tubing (9 mm) art. 219704399
По запросу
255
Was 409901800 Tubing (13 mm) art. 219704400
По запросу
257
Was 409901600 Tubing 19mm art. 219704398
По запросу
