модель 2011 года
- Модель MX Z TNT 600 ACE
- Код модели MXZ TNT 600ACE

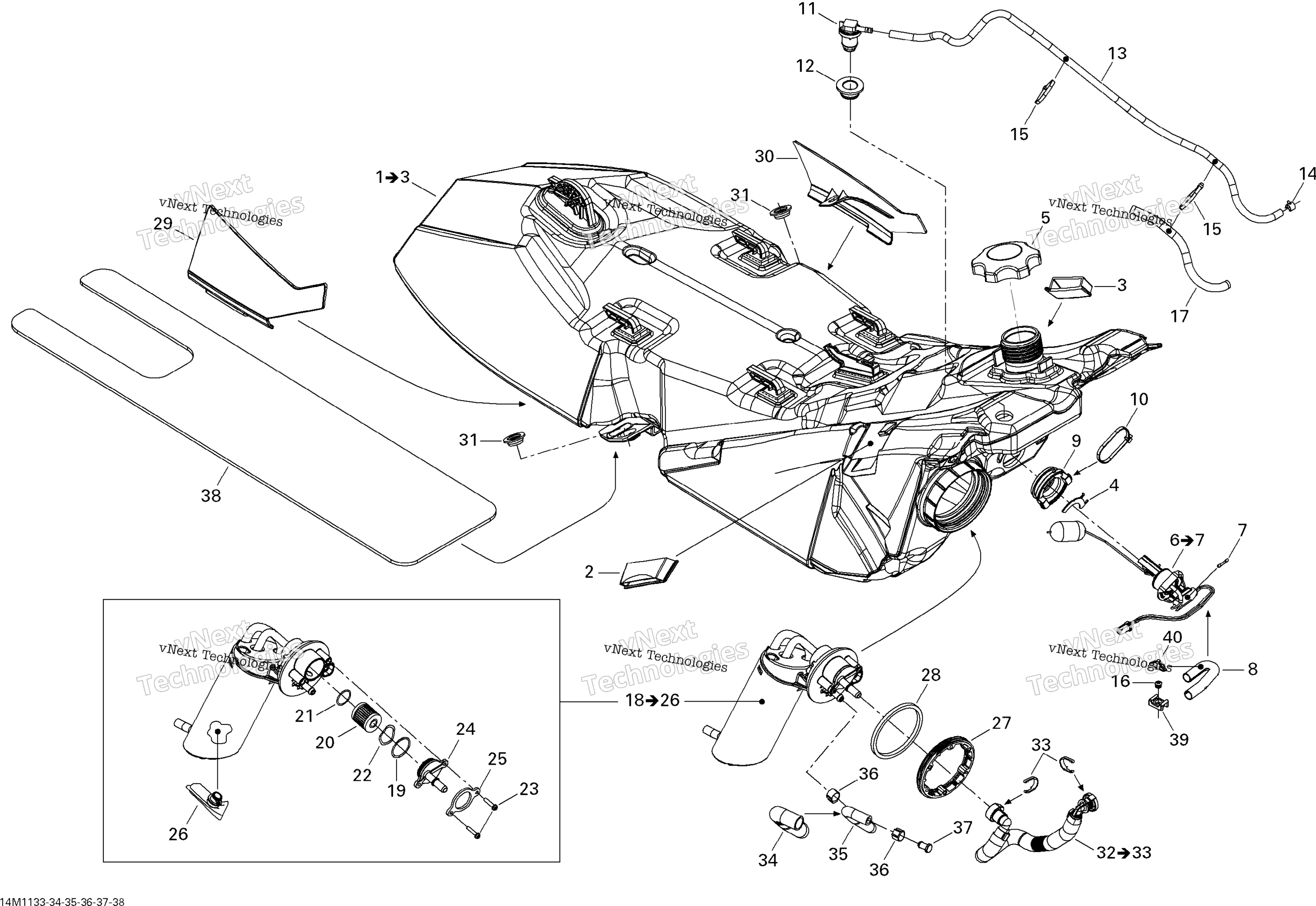

Схема топливной системы для MXZ TNT 600ACE
Схема
Детали
Номер
Наименование детали
Цена
1
FUEL TANK ASS’Y Includes 1 to 3 art. 513033578
По запросу
2
Накладка BRP art. 513033471
По запросу
3
Клипса BRP art. 513033472
По запросу
4
SPACER art. 513033649
По запросу
5
Fuel Tank Cap art. 513033025
от 617 ₽
6
Датчик уровня топлива Ski Doo art. 513033958
По запросу
7
Предохранитель 0,5 А Ski Doo art. 710001995
По запросу
8
Tubing 10 MM 1000MM Long art. 219704407
По запросу
9
Уплотнительное проставка датчика уровня топлива Ski Doo art. 513033606
По запросу
10
Хомут 350 мм BRP art. 293750008
от 116 ₽
11
Обратный клапан BRP art. 513033842
По запросу
12
Grommet art. 513033596
По запросу
13
Was 415080200 Hose, Polyurethane art. 219704410
По запросу
14
Хомут пружинный BRP art. 414554800
По запросу
15
Tie-Rap 180 mm art. 414115200
По запросу
16
Заклепка BRP art. 390402000
По запросу
17
Защитная рубашка топливного шланга Ski Doo art. 504153074
По запросу
18
Бензонасос Ski Doo art. 513033694
от 11 660 ₽
19
Уплотнительное кольцо BRP art. 415129509
По запросу
20
Фильтр топливный (картридж на бензонасосе) Ski Doo art. 415129510
от 546 ₽
OEM
Фильтр топливный (картридж на бензонасосе) Ski Doo
art. 415129510
0 ₽
Требуется 1 шт.
Подписаться
21
Уплотнительное кольцо BRP art. 415129511
По запросу
22
Шайба стальная BRP art. 415129512
По запросу
23
Болт стальной, диаметр 4 мм BRP art. 415129513
По запросу
24
Крышка топливного фильтра Ski Doo art. 415129685
По запросу
25
Уплотнительное кольцо Sea-doo art. 415129569
По запросу
26
Сетка бензонасоса Ski Doo art. 415129451
от 1 573 ₽
27
Кольцо бензонасоса Ski Doo art. 513033180
По запросу
28
Прокладка BRP art. 513033334
от 1 368 ₽
29
Крышка бензобака правая BRP art. 513033418
По запросу
30
Левая крышка Ski Doo art. 513033419
от 1 596 ₽
31
Shoulder Bushing art. 513033326
По запросу
32
Шланг art. 513033582
По запросу
33
Фиксатор топливного шланга BRP art. 513033135
от 683 ₽
34
Tubing 16 MM 1000MM Long art. 219704408
По запросу
35
FORMED HOSE art. 513033544
По запросу
36
Хомут BRP art. 293650047
По запросу
37
PLUG, 8 MM art. 293000107
По запросу
38
Insulating Foam art. 513033588
По запросу
39
Зажим BRP art. 515176795
По запросу
40
Стяжка 142 мм BRP art. 293750002
По запросу
