модель 2012 года
- Модель MX Z TNT 550
- Код модели MXZ TNT 550F XP-FAN

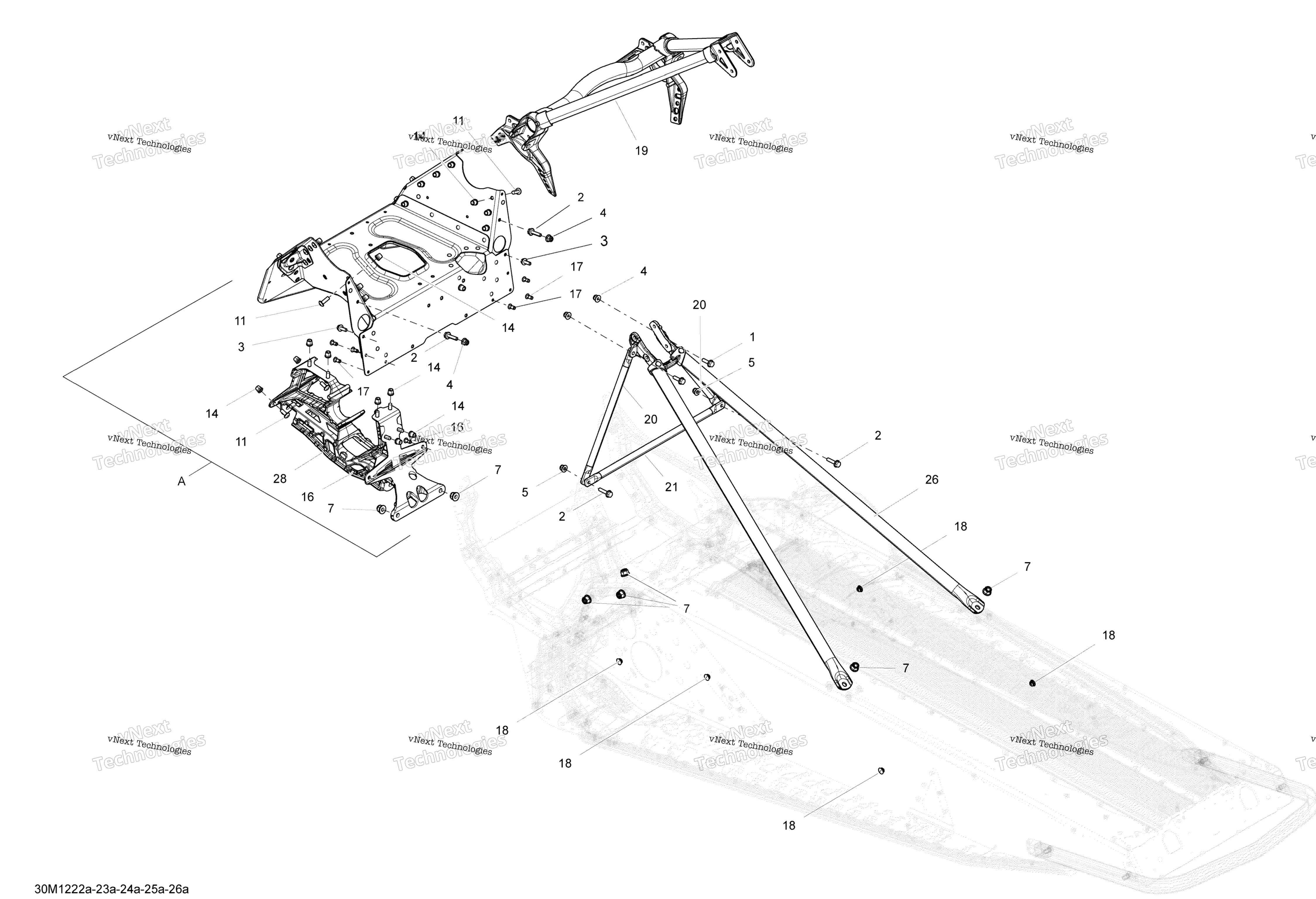

Схема рамы Common Parts для MXZ TNT 550F XP-FAN
Схема
Детали
Номер
Наименование детали
Цена
0
S-Module art. 518327737
По запросу
1
Болт М6 х 20 BRP art. 207662044
от 263 ₽
2
Болт М6 х 25 BRP art. 207662544
от 116 ₽
3
Болт BRP art. 210261650
По запросу
4
Гайка М6 х1,0 BRP art. 233261414
от 160 ₽
5
Гайка М6 х 1,0 BRP art. 233261416
от 263 ₽
7
Гайка М8 art. 233281414
от 210 ₽
11
Болт М6 х 20 BRP art. 207662044
от 263 ₽
14
Гайка М6 х1,0 BRP art. 233261414
от 160 ₽
16
Заклепка 6.4 Ski Doo art. 293150182
от 420 ₽
17
Заклепка 4.8мм Ski Doo art. 293150191
от 221 ₽
18
Заглушка 8 мм BRP art. 293730047
По запросу
19
Элемент корпуса BRP art. 518326975
По запросу
20
Суппорт BRP art. 518325114
По запросу
21
Верхняя стойка BRP art. 518325115
По запросу
26
Rear Member art. 518326559
По запросу
28
Подрамник крепления нижних рычагов Ski Doo art. 518327487
По запросу
Другие схемы модели
Рама Common Parts
