модель 2012 года
- Модель MX Z TNT 550
- Код модели MXZ TNT 550F XP-FAN

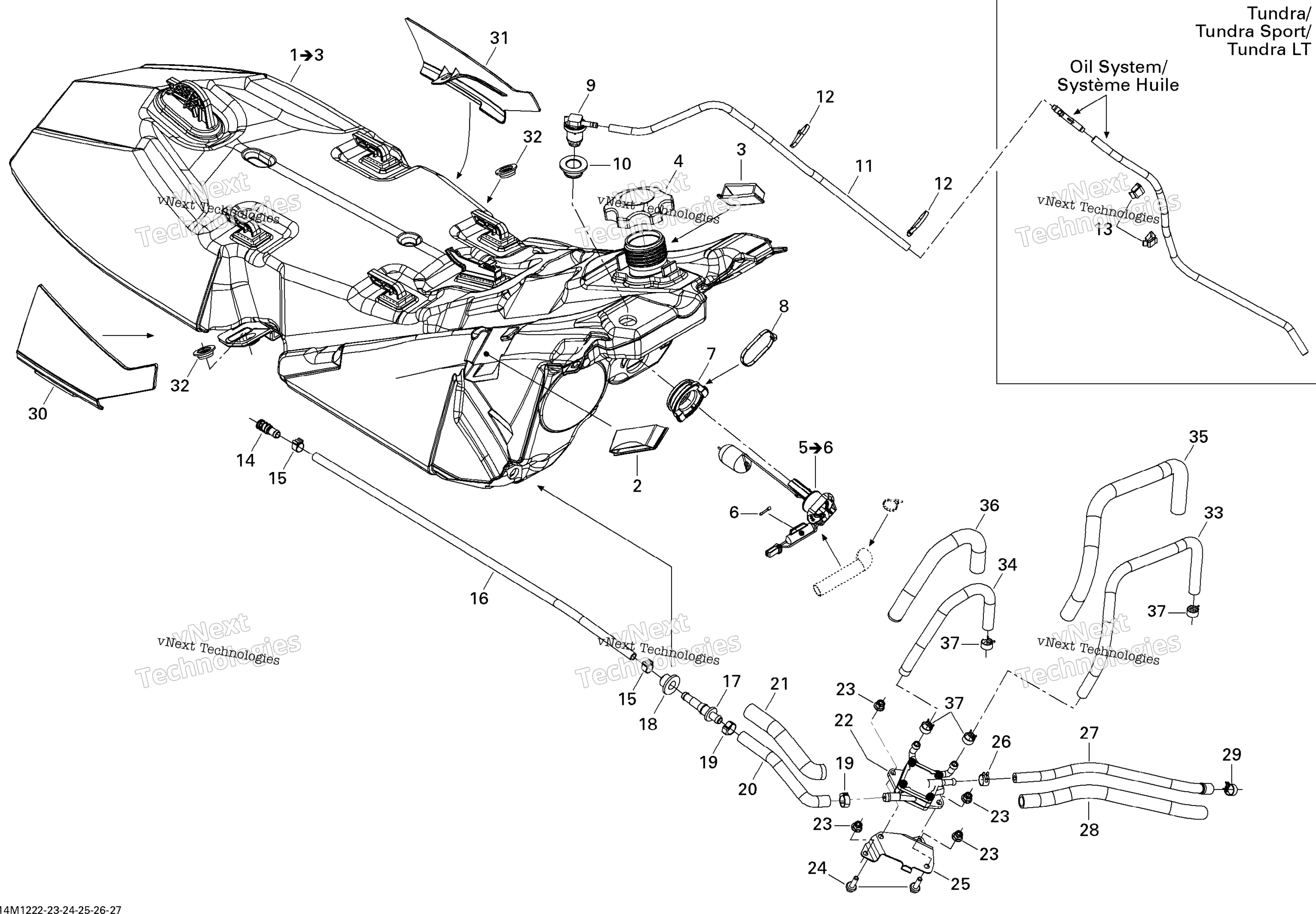

Схема топливной системы для MXZ TNT 550F XP-FAN
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Ass’y Includes 1 to 3 art. 513033695
По запросу
2
Накладка BRP art. 513033471
По запросу
3
Клипса BRP art. 513033472
По запросу
4
Fuel Tank Cap art. 513033025
от 617 ₽
5
Датчик уровня топлива Ski Doo art. 513033958
По запросу
6
Предохранитель 0,5 А Ski Doo art. 710001995
По запросу
7
Уплотнительное проставка датчика уровня топлива Ski Doo art. 513033606
По запросу
8
Хомут 350 мм BRP art. 293750008
от 116 ₽
9
Обратный клапан BRP art. 513033842
По запросу
10
Grommet art. 513033596
По запросу
11
Was 415080200 Hose, Polyurethane art. 219704410
По запросу
12
Tie-Rap 180 mm art. 414115200
По запросу
13
Not Available As Spare Parts art. XXX
По запросу
14
Фильтр топливный Ski Doo art. 414872100
от 766 ₽
15
Хомут пружинный Ski Doo art. 513033010
от 1 092 ₽
16
Hose art. 513033332
По запросу
17
Коннектор Ski Doo art. 414872700
от 263 ₽
18
Втулка рулевой колонки резиновая BRP art. 513033435
По запросу
19
Хомут обжимной Can am art. 293650053
По запросу
20
Formed Hose art. 513033499
По запросу
21
Tubing 16 MM 1000MM Long art. 219704408
По запросу
22
Бензонасос BRP art. 403901813
от 1 087 ₽
Аналог
Насос топливный Sledex для Ski-Doo ( 403901813 )
art. SM-07358
3 112 ₽
Требуется 1 шт.
Подписаться
23
Гайка М6 х1,0 BRP art. 233261414
от 160 ₽
24
Болт М6 х 20 BRP art. 207662044
от 263 ₽
25
Pump Bracket art. 513033543
По запросу
26
Хомут пружинный BRP art. 414415200
от 263 ₽
27
Formed Hose art. 513033553
По запросу
28
Tubing 16 MM 1000MM Long art. 219704408
По запросу
29
Хомут 12,7/15,8 BRP art. 513033029
По запросу
30
Крышка бензобака правая BRP art. 513033418
По запросу
31
Левая крышка Ski Doo art. 513033419
от 1 596 ₽
32
Shoulder Bushing art. 513033326
По запросу
33
Hose 3000MM Long art. 219704441
По запросу
34
Hose 3000MM Long art. 219704441
По запросу
35
Tubing 16 MM 1000MM Long art. 219704408
По запросу
36
Tubing 16 MM 1000MM Long art. 219704408
По запросу
37
Хомут 12,7/15,8 BRP art. 513033029
По запросу
