модель 2023 года
- Модель MX Z 200
- Код модели MXZ 200 - Europe

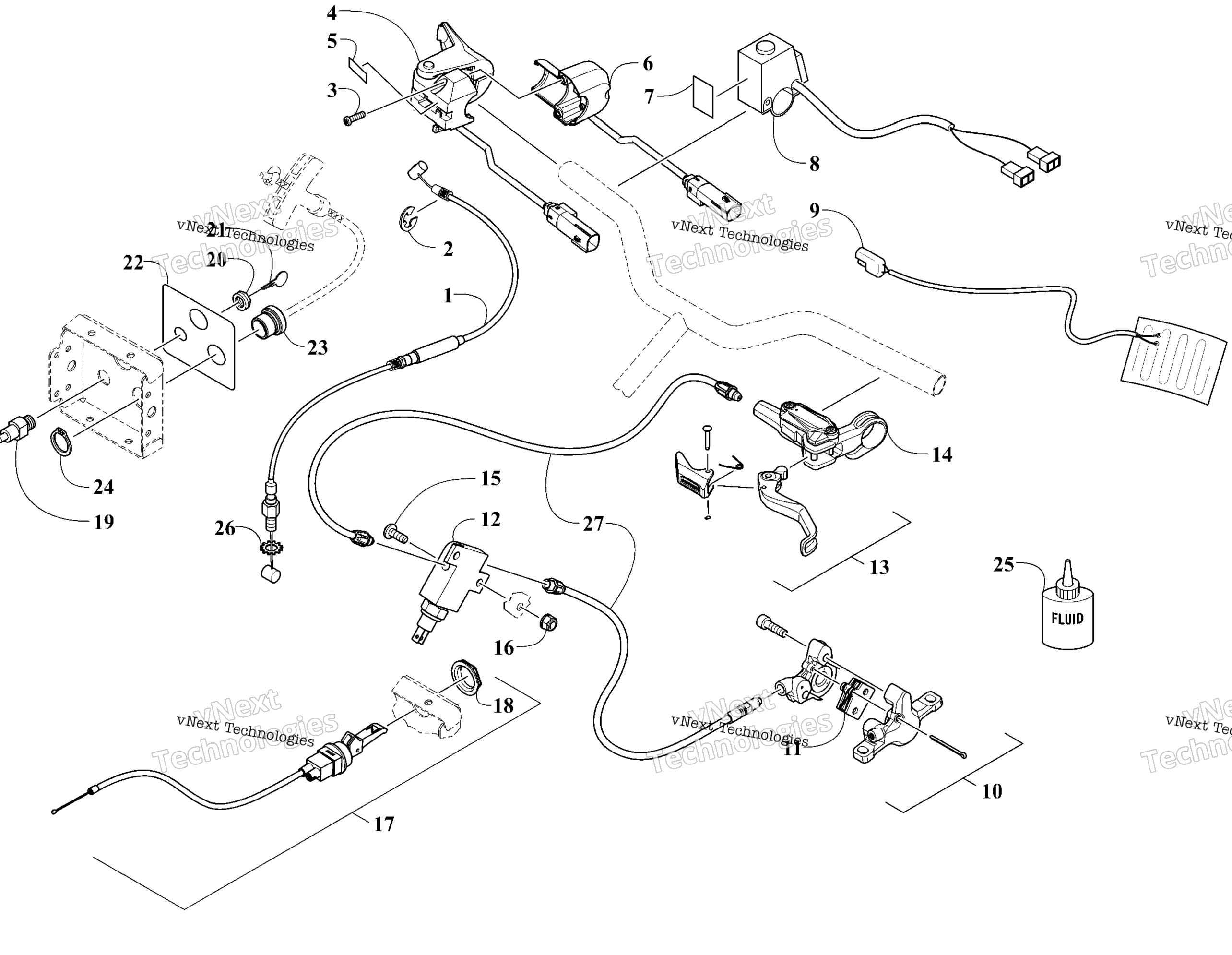

Схема органов управления для MXZ 200 - Europe
Схема
Детали
Номер
Наименование детали
Цена
1
Throttle Cable art. 0687-253
По запросу
2
Circlip art. 0123-231
По запросу
3
Screw 5/8 #8 art. 2623-233
По запросу
4
Throtthe Handle Ass’y art. 0609-055
По запросу
5
Decal RH Control art. 7621-024
По запросу
6
Throttle Housing art. 1609-002
По запросу
7
Decal Engine Stop Switch art. 0611-022
По запросу
8
Kill Switch art. 0609-007
По запросу
9
12 Watt Heated Film art. 0609-993
По запросу
10
Brake Caliper Ass’y art. 3602-070
По запросу
11
Brake Pad Kit art. 3602-071
По запросу
12
Brake Light Switch art. 3602-073
По запросу
13
Lever With Parking Lock art. 3602-075
По запросу
14
Master Cylinder Ass’y art. 3602-076
По запросу
15
Винт Arctic Cat art. 8476-616
По запросу
16
Гайка Arctic Cat art. 8427-602
от 116 ₽
17
Choke Cable (200) art. 0687-254
По запросу
18
Choke Cable Nut art. 0687-181
По запросу
19
Ignition Switch art. 0609-029
По запросу
20
Safety Nut art. 0609-111
По запросу
21
Ignition Key art. 0116-065
По запросу
22
Decal Ignition Choke art. 5621-091
По запросу
23
Strater Rope Grommet art. 0608-791
По запросу
24
Snap Ring 7/8 EXT. X .086 art. 1423-111
По запросу
25
Brake Fluid Dot 4 art. 3602-074
По запросу
26
Шайба Arctic Cat art. 8053-242
По запросу
27
Brake Hoses Kit (Upper / Lower) art. 3602-072
По запросу
