модель 2023 года
- Модель MX Z 200
- Код модели MXZ 200 - Europe

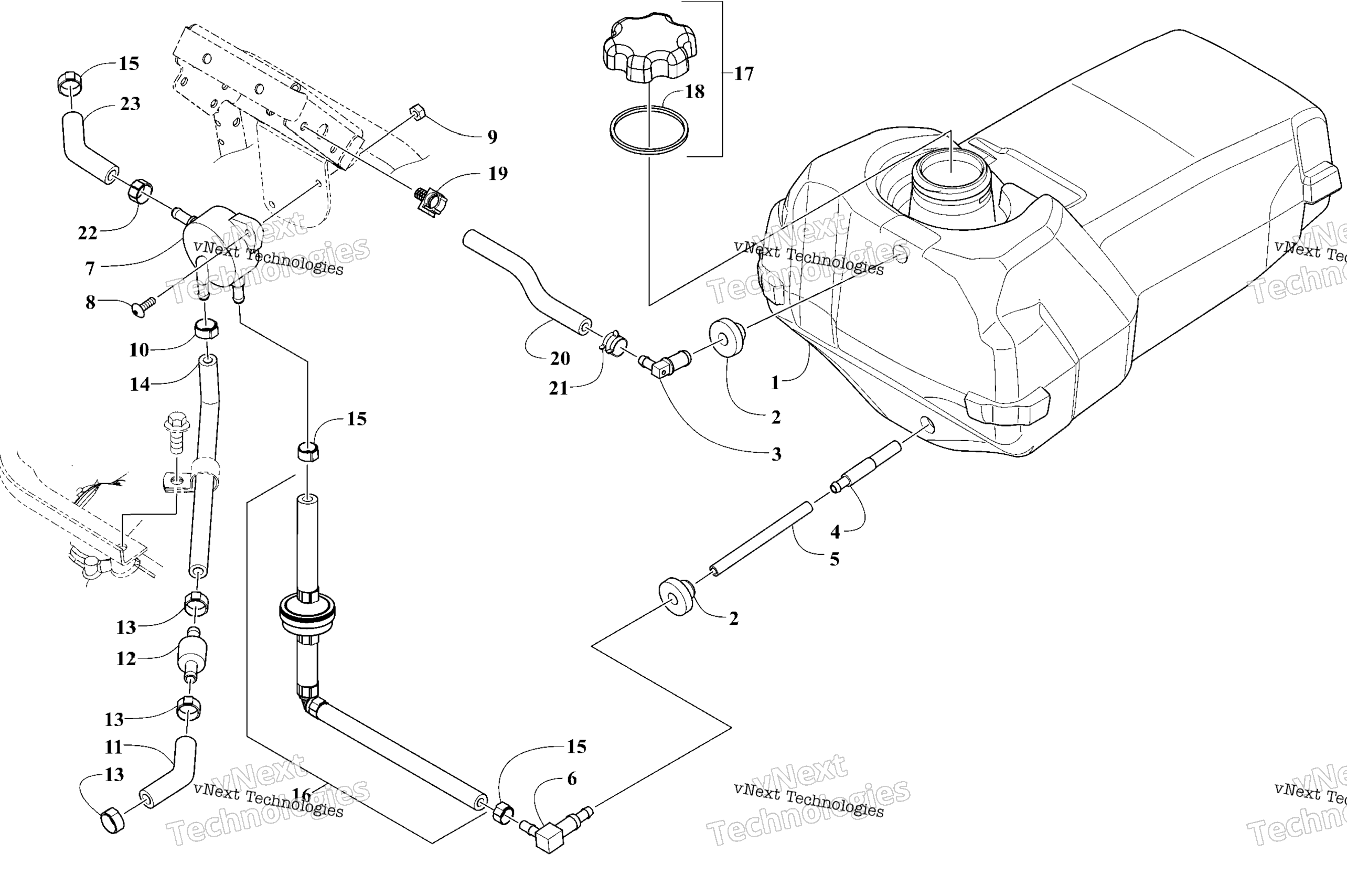

Схема топливный бак и топливный насоса для MXZ 200 - Europe
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank art. 1770-211
По запросу
2
Grommet 1/4" art. 1670-325
По запросу
3
90 Degree Fuel Tank Elbow Fitting art. 1670-494
По запросу
4
Gas Tank Fuel Filter Strainer art. 0510-358
По запросу
5
Hose15240MM Long art. 0610-814
По запросу
6
90 Degree Fuel Tank Lower Elbow art. 0109-284
По запросу
7
Fuel Pump art. 3021-826
По запросу
8
Machine Screw #10-24 X 5/8 art. 8017-399
По запросу
9
Hex Lock Nut #10-24 art. 8041-246
По запросу
10
Oetiker Clamp art. 0610-419
По запросу
11
Formed Fuel Hose 65MM art. 1610-049
По запросу
12
Fuel Filter Ass’y With Hoses art. 3021-825
По запросу
13
Oetiker Clamp art. 0610-563
По запросу
14
Hose 7620MM Long art. 1610-050
По запросу
15
Oetiker Clamp art. 0610-415
По запросу
16
Fuel Hose Ass’y art. 1770-299
По запросу
17
Крышка бензобака Arctic Cat art. 0470-438
от 527 ₽
Аналог
Крышка бензобака Polaris / Ski-Doo / Arctic Cat / Yamaha
art. AT-07559
4 178 ₽
Требуется 1 шт.
18
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
19
Clip art. 1623-406
По запросу
20
Hose 15240MM Long art. 6101-009
По запросу
21
Spring Clamp 10MM art. 1623-042
По запросу
22
Gear Clamp #4 art. 0623-373
По запросу
23
Hose 1/4" X 7620MM Long art. 1610-057
По запросу
