модель 2000 года
- Модель Phazer
- Код модели PHAZER 500 (PZ500D)

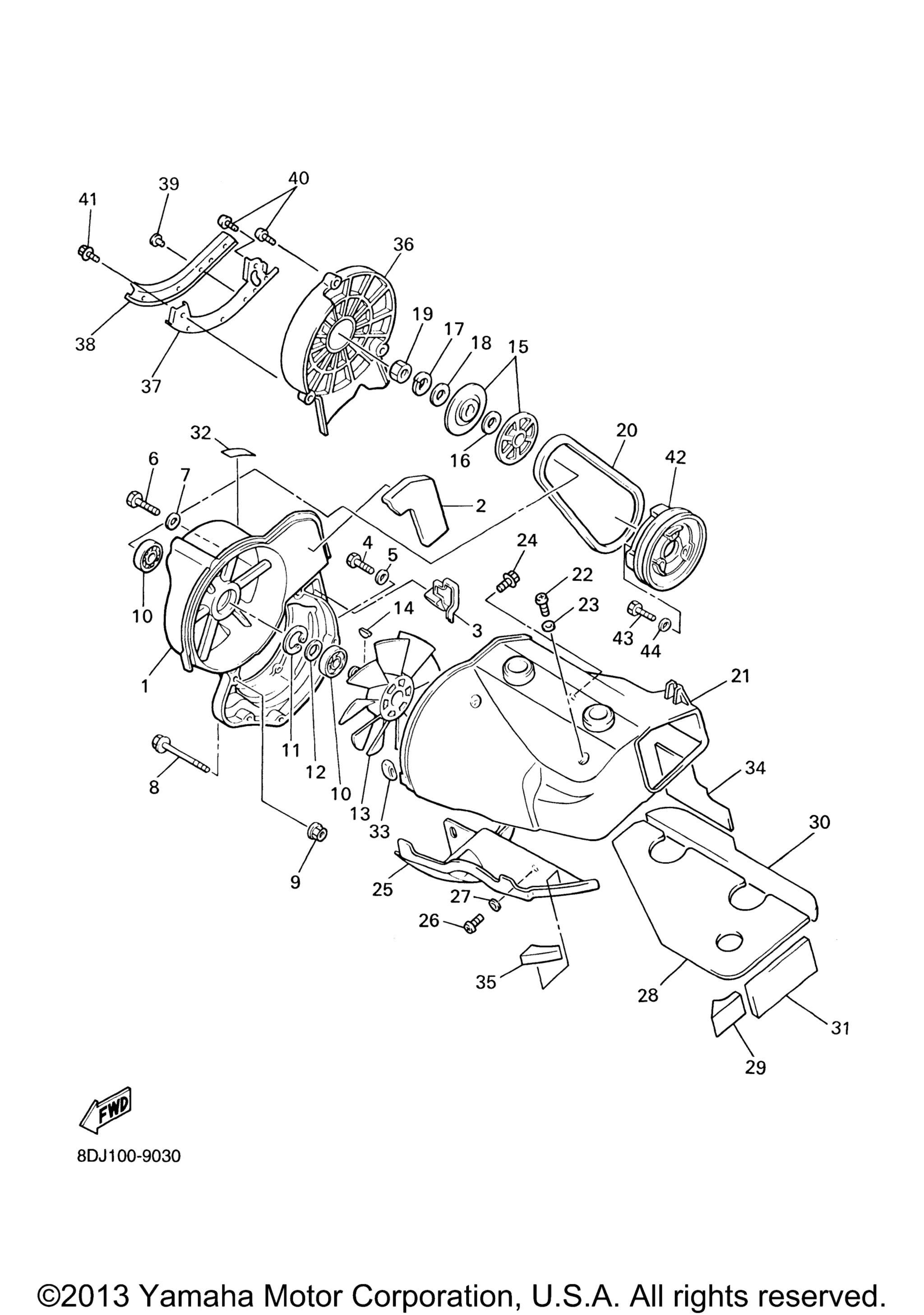

Схема воздушный Shroud Fan для PHAZER 500 (PZ500D)
Схема
Детали
Номер
Наименование детали
Цена
1
Корпус вентилятора Yamaha (недоступно к заказу) art. 88T-12621-01-00
По запросу
2
Damper, Shroud 6 art. 8Y0-12679-00-00
По запросу
3
Damper, Air Shroud 1 art. 80L-12658-01-00
По запросу
4
Bolt art. 90101-08499-00
По запросу
5
Шайба, пластина art. 92907-08600-00
По запросу
6
Bolt art. 97017-08055-00
По запросу
7
Шайба, пластина art. 92907-08600-00
По запросу
8
Bolt, Flange art. 90105-084A1-00
По запросу
9
Гайка выпускной трубы Yamaha art. 95707-08500-00
от 116 ₽
10
Подшипник Yamaha art. 93306-20348-00
от 650 ₽
11
Стопорное кольцо Yamaha art. 93420-40064-00
По запросу
12
Washer, Plate art. 90201-17713-00
По запросу
13
Лопасти вентилятора Yamaha art. 8H8-12611-01-00
По запросу
14
Key, Woodruff art. 90280-05014-00
По запросу
15
Pulley 2 art. 8H8-12619-01-00
По запросу
16
Washer, Claw (0.5T) UN art. 90214-17017-00
По запросу
16
Washer, Claw (1.0T) UN art. 90214-17018-00
По запросу
17
Шайба Yamaha art. 92907-16100-00
По запросу
18
Washer, Plate art. 90201-17713-00
По запросу
19
Nut art. 90170-16425-00
По запросу
20
Belt art. 8DJ-12612-00-00
По запросу
21
Air Shroud, Cylinder 1 art. 8DJ-12651-00-00
По запросу
22
Screw, Pan Head art. 98507-06014-00
По запросу
23
Шайба Yamaha art. 92907-06600-00
от 221 ₽
24
Bolt, Flange art. 95817-06014-00
По запросу
25
Air Shroud, Cylinder 2 art. 8V0-12652-00-00
По запросу
26
Screw, Pan Head art. 98507-06014-00
По запросу
27
Шайба Yamaha art. 92907-06600-00
от 221 ₽
28
Damper, Air Shroud 1 art. 8DJ-12658-00-00
По запросу
29
Damper, Air Shroud 5 art. 8DJ-12678-00-00
По запросу
30
Damper, Air Shroud 3 art. 8DJ-12668-00-00
По запросу
31
Damper, Air Shroud 4 art. 8DJ-12669-00-00
По запросу
32
Label, Caution art. 8K4-12628-00-00
По запросу
33
Damper, Air Shroud 1 art. 8H8-12658-00-00
По запросу
34
Damper, Shroud 7 art. 8DJ-12688-00-00
По запросу
35
Damper, Shroud 6 art. 8DJ-12679-00-00
По запросу
36
Cover, Fan Case art. 8L0-12616-00-00
По запросу
37
Stay 1 art. 8Y0-12637-02-00
По запросу
38
Damper,Duct 4 art. 8Y0-12687-02-00
По запросу
39
Rivet art. 90269-05051-00
По запросу
40
Винт Yamaha art. 98907-06025-00
По запросу
41
Bolt, Flange art. 95822-06025-00
По запросу
42
Pulley, Starter art. 8V0-15723-00-00
По запросу
43
Болт art. 97017-08025-00
По запросу
44
Шайба, пластина art. 92907-08600-00
По запросу
