модель 2000 года
- Модель Phazer
- Код модели PHAZER 500 (PZ500D)

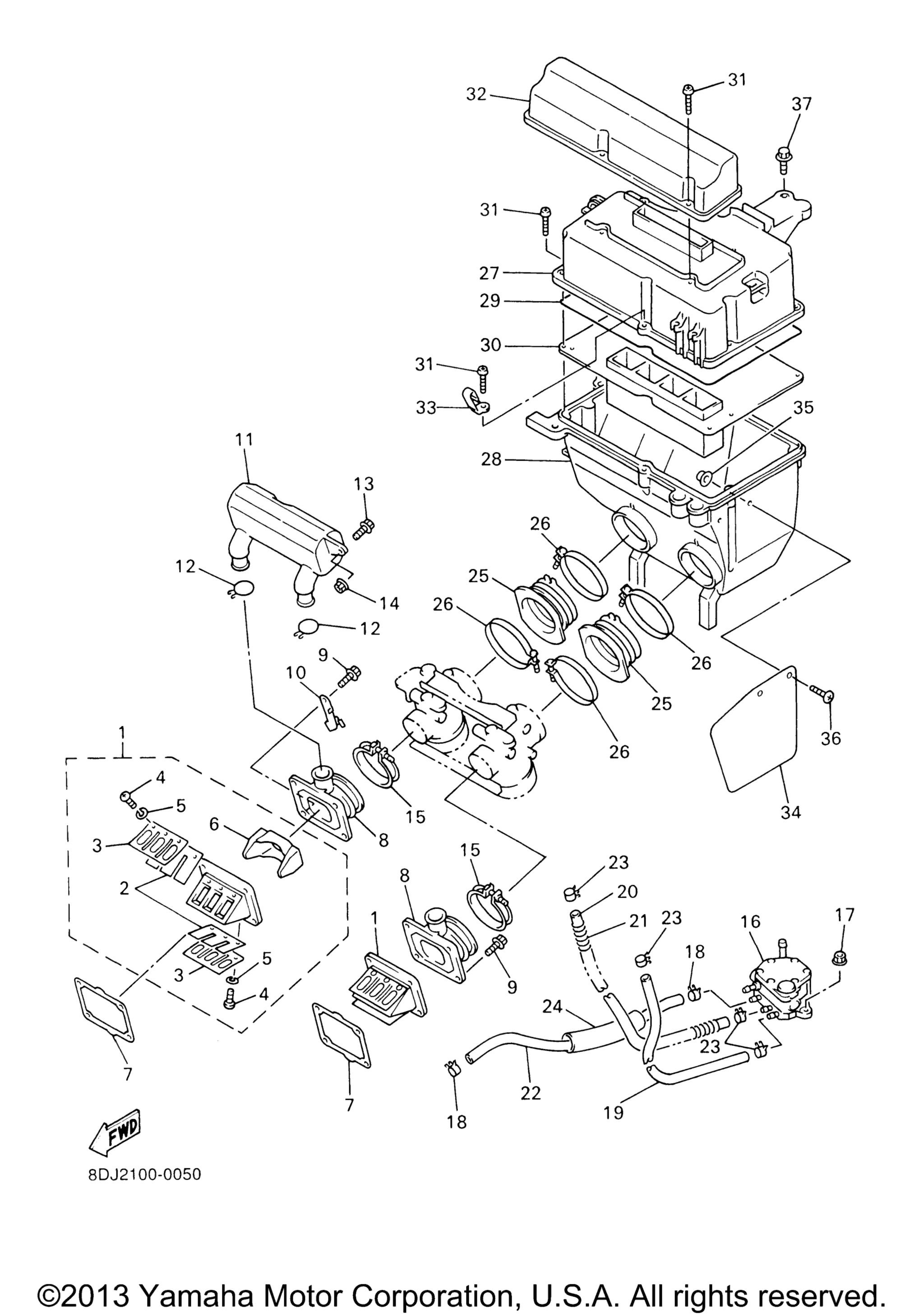

Схема впускной системы для PHAZER 500 (PZ500D)
Схема
Детали
Номер
Наименование детали
Цена
1
Reed Valve Assy art. 8DJ-13610-01-00
По запросу
2
. .Reed, Valve art. 3SP-13613-01-00
По запросу
3
. Stopper, Reed Valve art. 8DJ-13616-00-00
По запросу
4
. .Screw, Pan Head art. 98517-03008-00
По запросу
5
. Washer, Spring art. 92990-03100-00
По запросу
6
. .Spacer, Reed Valve art. 4DA-13625-00-00
По запросу
7
Gasket, Valve Seat art. 80L-13621-01-00
По запросу
8
Manifold, Intake art. 8DJ-13555-00-00
По запросу
9
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
10
Clamp art. 90462-10243-00
По запросу
11
Chamber, Air art. 8DJ-13581-00-00
По запросу
12
Clip art. 90467-24096-00
По запросу
13
Bolt, With Washer art. 90119-05001-00
По запросу
14
Гайка Yamaha art. 95707-05300-00
от 473 ₽
15
Band art. 86M-13575-00-00
По запросу
16
Fuel Pump Assy art. 8CR-24410-01-00
По запросу
17
Nut, Flange art. 95707-06500-00
По запросу
18
Clip art. 90467-11044-00
По запросу
19
Hose (L190) art. 90445-09004-00
По запросу
20
Hose (L310) art. 90445-092K1-00
По запросу
21
Пружина трубка карбюратора Yamaha art. 90501-08668-00
По запросу
22
Шланг топливный Yamaha art. 90445-116K9-00
По запросу
23
Clip art. 90467-09026-00
По запросу
24
Hose (L150) art. 90445-226J7-00
По запросу
25
Joint, Air Cleaner 1 art. 8DJ-14453-00-00
По запросу
26
Clamp, Hose art. 90460-68230-00
По запросу
27
Silencer, Intake 1 art. 8DJ-14431-00-00
По запросу
28
Silencer, Intake 2 art. 8DJ-14441-00-00
По запросу
29
Seal art. 51Y-14462-00-00
По запросу
30
Plate art. 8DJ-14477-00-00
По запросу
31
Screw, Tapping art. 90167-05043-00
По запросу
32
Duct art. 8DJ-14437-00-00
По запросу
33
.Clamp art. 90465-08277-00
По запросу
34
Protector, Heat art. 8DJ-12682-00-00
По запросу
35
Гайка Yamaha art. 90179-05271-00
от 882 ₽
36
Screw, Binding art. 90154-05011-00
По запросу
37
Bolt, With Washer art. 90119-06163-00
По запросу
