модель 2000 года
- Модель Venture 500
- Код модели VENTURE XL (VT500XLD)

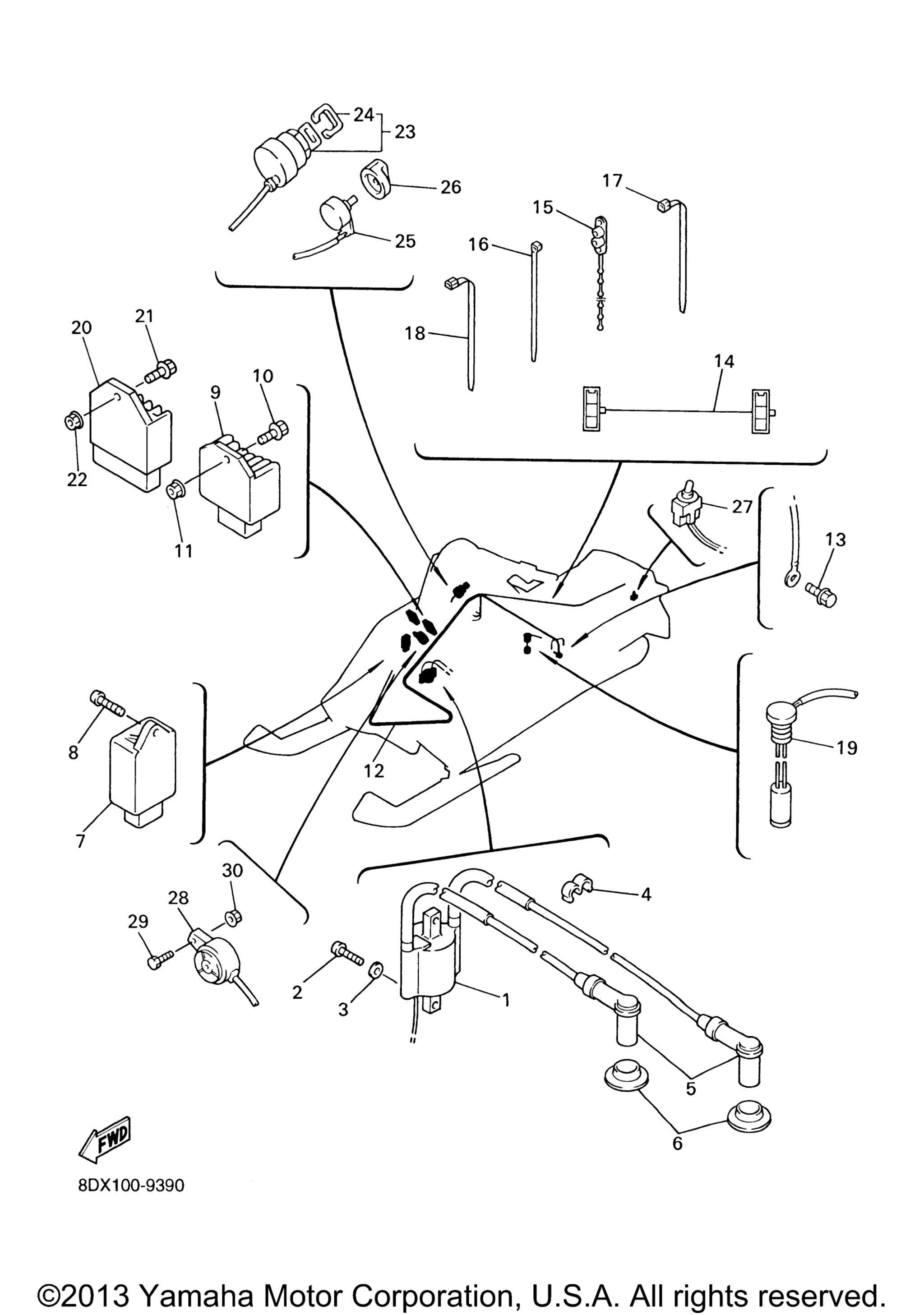

Схема электрооборудования 1 для VENTURE XL (VT500XLD)
Схема
Детали
Номер
Наименование детали
Цена
1
Ignition Coil Assy art. 8DJ-82310-09-00
от 3 660 ₽
2
Винт Yamaha art. 98580-06020-00
от 830 ₽
3
Шайба Yamaha art. 92990-06600-00
от 420 ₽
4
Зажим Yamaha art. 90464-09M31-00
от 987 ₽
5
Свечной колпачок Yamaha art. 85G-82370-20-00
от 1 901 ₽
6
Seal, Plug Cap art. 8V0-82372-00-00
По запросу
7
C.D.I. Unit Assy art. 8DJ-85540-00-00
По запросу
8
Screw, Tapping art. 97780-60625-00
По запросу
9
Rectifier & Regulator Assy art. 8DX-81960-00-00
По запросу
10
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
11
Nut, Flange art. 95707-06500-00
По запросу
12
Wire Harness Assy art. 8DX-82590-00-00
По запросу
13
Болт Yamaha art. 95817-06010-00
от 578 ₽
14
Wire, Lead art. 8CR-8471G-00-00
По запросу
15
Хомут зажимной Yamaha art. 90464-20031-00
от 420 ₽
16
Зажим art. 90464-15195-00
По запросу
17
Зажим art. 90464-15195-00
По запросу
18
Clamp art. 90464-13077-00
По запросу
19
Oil Level Gauge Assy art. 8CR-85720-02-00
По запросу
20
Voltage Regulator Assy art. 8AB-81910-00-00
По запросу
21
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
22
Nut, Flange art. 95707-06500-00
По запросу
23
Main Switch Assy art. 8AB-82510-01-00
По запросу
24
. .Cap, Key art. 526-82579-00-00
По запросу
25
Resistor, Variable art. 8CR-87283-00-00
По запросу
26
Knob, Variable Resistor art. 8AB-87284-00-00
По запросу
27
Switch art. 8CY-82917-00-00
По запросу
28
Buzzer art. 8CW-83383-00-00
По запросу
29
Bolt art. 97027-05020-00
По запросу
30
Гайка art. 95707-05500-00
По запросу
