модель 2000 года
- Модель Venture 500
- Код модели VENTURE XL (VT500XLD)

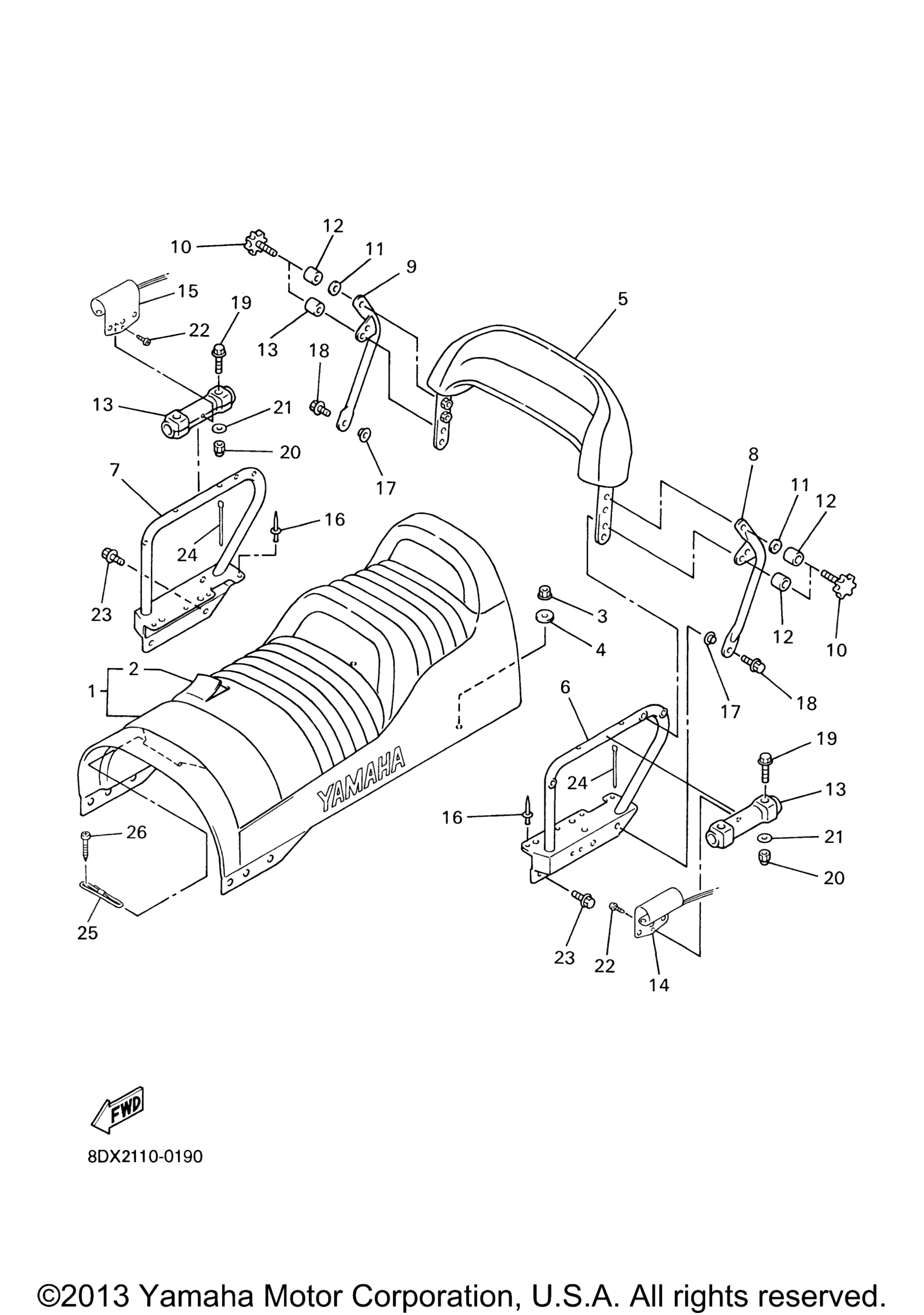

Схема сиденья для VENTURE XL (VT500XLD)
Схема
Детали
Номер
Наименование детали
Цена
1
Double Seat Assy art. 8CY-24730-20-00
По запросу
2
. Cover, Seat art. 8CY-2470F-20-00
По запросу
3
Nut, Nylon art. 95717-08300-00
По запросу
4
Washer, Plate art. 90201-086A3-00
По запросу
5
Seat Back Assy art. 8CW-24790-10-00
По запросу
6
Bracket, Assist Grip 1 art. 8CW-2474H-01-00
По запросу
7
Bracket, Assist Grip 2 art. 8CW-2474J-01-00
По запросу
8
Bracket, Seat Back art. 8CW-24797-00-00
По запросу
9
Bracket, Seat art. 8CW-2479L-00-00
По запросу
10
Body, Seat Lock art. 8CW-2479H-00-00
По запросу
11
Washer, Plate art. 90201-083A8-00
По запросу
12
Damper, Seat art. 8CW-24737-00-00
По запросу
13
Assist, Grip art. 8CW-2474A-00-00
По запросу
14
Assist Grip Warmer Assy 1 art. 8CW-2474B-00-00
По запросу
15
Assist Grip Warmer Assy 2 art. 8CW-2474C-00-00
По запросу
16
Rivet, Blind (4.7X16.4 Black) art. 90267-47187-00
По запросу
17
Spacer art. 90387-08079-00
По запросу
18
Болт с фланцем art. 95817-08016-00
По запросу
19
Болт с фланцем art. 95817-06040-00
По запросу
20
Nut, Crown art. 95307-06800-00
По запросу
21
Шайба Yamaha art. 92907-06200-00
от 168 ₽
22
Screw, Truss Head Tapping art. 97707-50016-00
По запросу
23
Болт Yamaha art. 95817-08014-00
По запросу
24
Clamp art. 90464-13077-00
По запросу
25
Band, Seat art. 8CR-24734-00-00
По запросу
26
Screw, Binding art. 90154-06040-00
По запросу
