модель 2000 года
- Модель Vk540
- Код модели VK540 III (VK540ED)

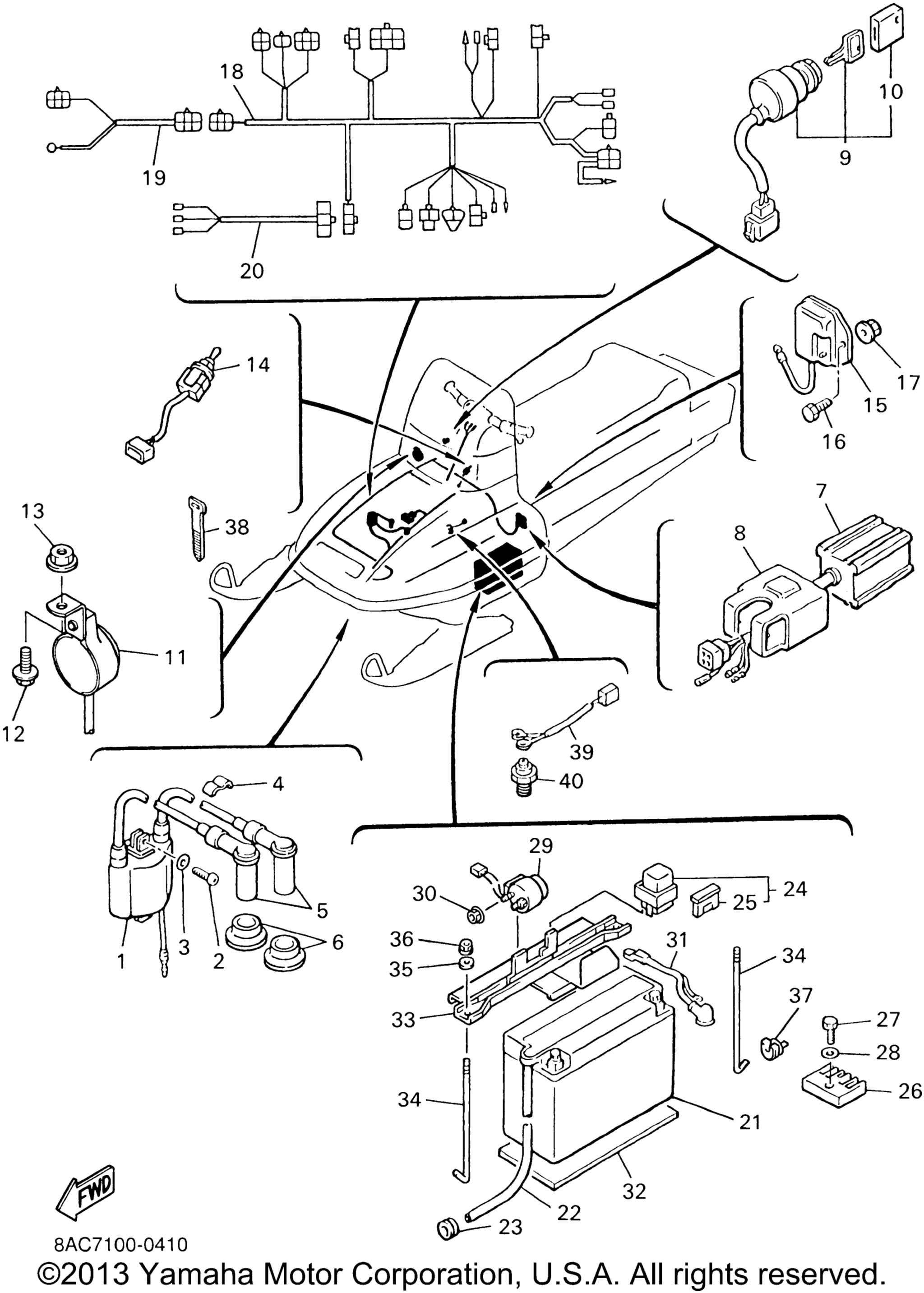

Схема электрооборудования 1 для VK540 III (VK540ED)
Схема
Детали
Номер
Наименование детали
Цена
1
Ignition Coil Assy art. 8AB-82310-07-00
от 3 443 ₽
2
Винт Yamaha art. 98580-06020-00
от 830 ₽
3
Шайба Yamaha art. 92990-06600-00
от 420 ₽
4
Clamp, Cord art. 861-82361-00-00
По запросу
5
Свечной колпачок Yamaha art. 85G-82370-20-00
от 1 901 ₽
6
Уплотнитель свечного колодца Yamaha art. 8G5-82372-00-00
По запросу
7
C.D.I. Unit Assy art. 8AU-85540-00-00
По запросу
8
Чехол резиновый блока управления двигателем Yamaha Viking 540 88-16 г.в. art. 2A7-85546-00-00
По запросу
9
Main Switch Assy art. 8K1-82510-21-00
По запросу
10
. Cap, Key art. 526-82579-00-00
По запросу
11
Buzzer art. 87L-83383-01-00
По запросу
12
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
13
Nut, Self U-Flange art. 95607-06200-00
По запросу
14
Switch art. 8JD-82917-00-00
По запросу
15
Регулятор напряжения Yamaha Viking 540 88-16 г.в. art. 82M-81910-A0-00
от 2 340 ₽
OEM
Регулятор напряжения Yamaha Viking 540 88-16 г.в.
art. 82M-81910-A0-00
0 ₽
Требуется 1 шт.
Подписаться
16
Bolt art. 97017-06014-00
По запросу
17
Гайка Yamaha art. 95707-06300-00
от 473 ₽
18
Wire Harness Assy art. 8AC-82590-00-00
По запросу
19
Wire, Sub Lead art. 8AC-82509-00-00
По запросу
20
Cord, Taillight art. 8AC-84717-01-00
По запросу
21
Battery Assy (Yuasa Yb16al-A2) art. YB1-6ALA2-00-00
от 6 990 ₽
22
Pipe art. 8AC-8235W-00-00
По запросу
23
Втулка резиновая Yamaha art. 90480-12497-00
от 420 ₽
24
Fuse Holder Assy art. 8BE-82150-00-00
По запросу
25
Предохранитель электрический 10А Yamaha art. 42X-82151-00-00
от 578 ₽
26
Rectifier Assy art. 3HB-H1970-01-00
По запросу
27
Болт art. 97017-06020-00
По запросу
28
Шайба Yamaha art. 92907-06600-00
от 221 ₽
29
Реле стартера Yamaha art. 50W-81940-10-00
По запросу
30
Nut, Flange art. 95707-06500-00
По запросу
31
Wire, Plus Lead art. 3LD-82115-00-00
По запросу
32
Seat, Battery art. 84N-82122-00-00
По запросу
33
Plate, Battery Fitting art. 8AC-82136-10-00
По запросу
34
Screw, Fitting art. 8Y7-82133-00-00
По запросу
35
Шайба Yamaha art. 92907-06600-00
от 221 ₽
36
Гайка Yamaha art. 95707-06300-00
от 473 ₽
37
Grommet art. 8AC-82355-00-00
По запросу
38
Band art. 341-26397-01-00
По запросу
39
Wire, Sub-Lead art. 87L-82318-01-00
По запросу
40
Neutral Switch Assy art. 4KD-82540-00-00
По запросу
