модель 2000 года
- Модель Vk540
- Код модели VK540 III (VK540ED)

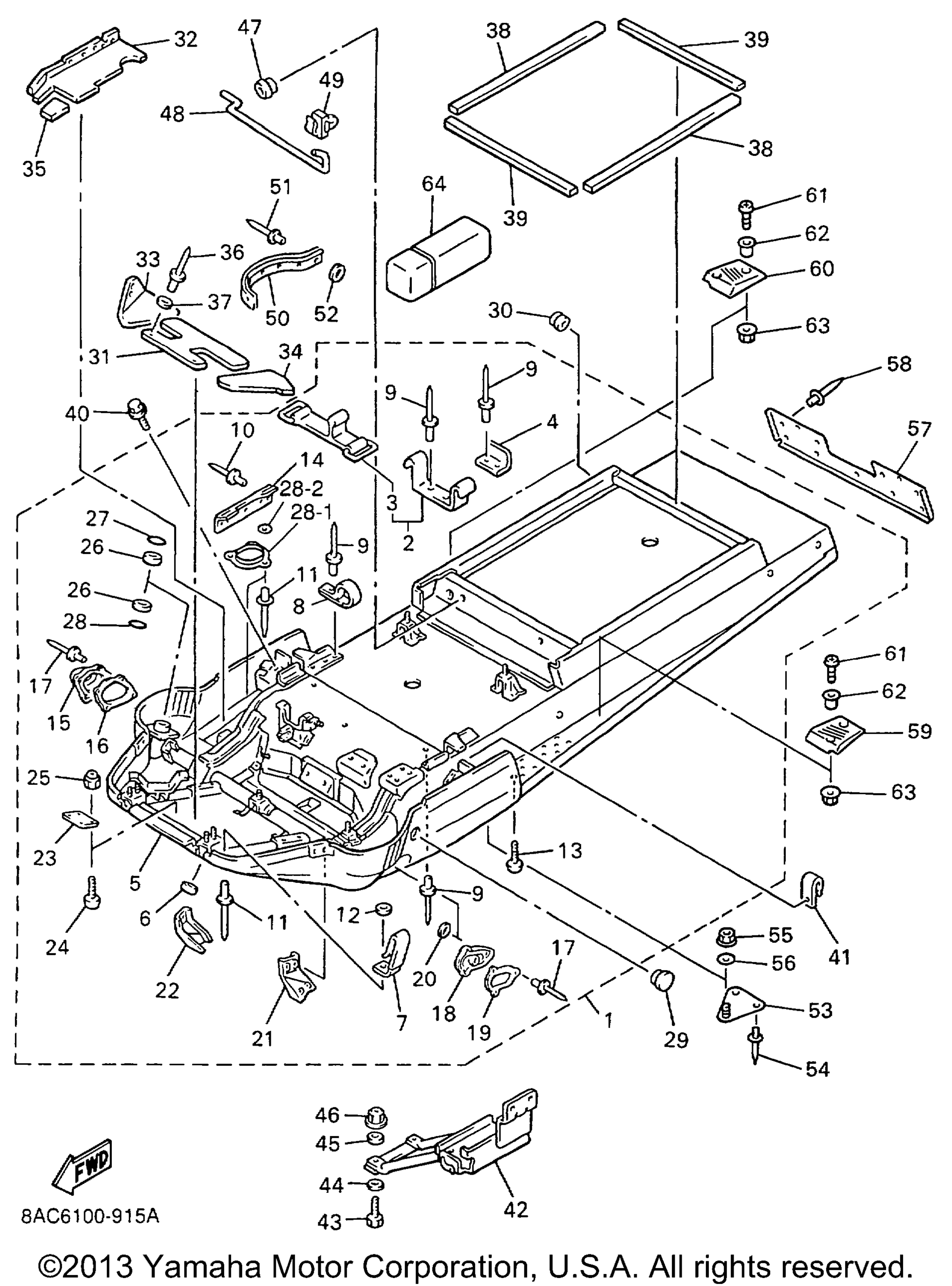

Схема рамы для VK540 III (VK540ED)
Схема
Детали
Номер
Наименование детали
Цена
1
Frame Comp art. 8AC-21910-10-00
По запросу
2
. .Bracket, Tool Box Fitting art. 81E-21945-00-00
По запросу
3
. . Band, Battery art. 4J2-82131-01-00
По запросу
4
. .Bracket, Tool Box Fitting art. 83R-21955-00-00
По запросу
5
. .Panel, Sub Frame 1 art. 8AC-21912-00-00
По запросу
6
. Collar art. 90387-062M9-00
По запросу
7
. .Clamp art. 90465-08277-00
По запросу
8
. Clamp art. 90462-10236-00
По запросу
9
Заклепка Yamaha art. 90267-48060-00
По запросу
10
. Rivet, Blind (4.8X18.7 Black) art. 90267-48051-00
По запросу
11
. Rivet, Blind art. 90267-48018-00
По запросу
12
. Washer, Plate art. 90201-04027-00
По запросу
13
. Screw, Bind art. 98907-06016-00
По запросу
14
. .Plate, Back Up art. 8AT-77527-01-00
По запросу
15
Пыльник рулевой тяги правый Yamaha art. 8AT-23818-00-00
По запросу
16
. .Washer 2 art. 8AT-77526-00-00
По запросу
17
Заклепка Yamaha art. 90267-40029-00
По запросу
18
. .Cover 1 art. 8M6-2198F-00-00
По запросу
19
. .Spacer art. 8M6-21998-00-00
По запросу
20
. .Washer, Plate art. 90201-04027-00
По запросу
21
. .Bracket, Front Guard 3 art. 8AT-2194Y-00-00
По запросу
22
. .Bracket, Front Guard 4 art. 8AT-2195Y-00-00
По запросу
23
. .Panel, Sub Frame 6 art. 89X-21917-00-00
По запросу
24
. Screw, Bind art. 98907-05014-00
По запросу
25
Гайка Yamaha art. 95707-05300-00
от 473 ₽
26
. .Bush, Bimetal Formed art. 90384-36134-00
По запросу
27
. .Oil Seal art. 93102-36232-00
По запросу
28
Washer, Plate art. 90201-04027-00
По запросу
28
.Cover 1 art. 83R-2198F-00-00
По запросу
28
. .Oil Seal art. 93103-36117-00
По запросу
29
Крышка Yamaha art. 90338-44093-00
от 1 596 ₽
30
Grommet art. 90480-15061-00
По запросу
31
Damper, Noise 11 art. 8AT-77271-00-00
По запросу
32
Damper, Noise 12 art. 8AC-77272-00-00
По запросу
33
Damper, Noise 13 art. 8AT-77273-10-00
По запросу
34
Damper, Noise 14 art. 8AT-77274-00-00
По запросу
35
Damper, Noise 15 art. 8AT-77275-00-00
По запросу
36
Rivet, Blind art. 90267-48018-00
По запросу
37
Washer, Plate art. 90201-04027-00
По запросу
38
Tape 1 art. 83R-7717E-00-00
По запросу
39
Tape 2 art. 83R-7717E-00-00
По запросу
40
Болт с фланцем art. 95817-06012-00
По запросу
41
Clamp art. 90465-06376-00
По запросу
42
Bracket, Battery art. 8AT-2199G-01-00
По запросу
43
Bolt, Hexagon art. 97017-06025-00
По запросу
44
Шайба, пластина art. 90201-06778-00
По запросу
45
.Washer, Plate art. 90201-063A5-00
По запросу
46
Гайка Yamaha art. 95707-06300-00
от 473 ₽
47
Grommet art. 90480-10348-00
По запросу
48
Stay, Seat art. 85R-2471A-00-00
По запросу
49
Кронштейн Yamaha art. 85R-2639F-00-00
от 263 ₽
50
Trim 1 art. 8AT-2196T-00-00
По запросу
51
.Rivet, Blind (4X19) art. 90267-40172-00
По запросу
52
Washer, Plate art. 90201-042E0-00
По запросу
53
Cover 2 art. 8AC-2198G-00-00
По запросу
54
.Rivet, Blind (4.7X16.4 Black) art. 90267-47186-00
По запросу
55
Гайка Yamaha art. 95707-06300-00
от 473 ₽
56
Washer, Plate art. 90201-067A0-00
По запросу
57
Reinforcement, Frame Rear 2 art. 8AC-21933-00-00
По запросу
58
.Rivet, Blind (4.7X16.4 Black) art. 90267-47186-00
По запросу
59
Footrest, Rear 1 art. 88T-27431-10-00
По запросу
60
Footrest, Rear 2 art. 88T-27441-10-00
По запросу
61
Винт Yamaha art. 98907-06025-00
По запросу
62
Collar art. 90387-06158-00
По запросу
63
Nut, Flange art. 95707-06500-00
По запросу
64
Tool Kit art. 85L-28100-01-00
По запросу
