модель 2000 года
- Модель Vmax 500
- Код модели VMAX 500 DELUXE (ELEC START) (VX500DXD)

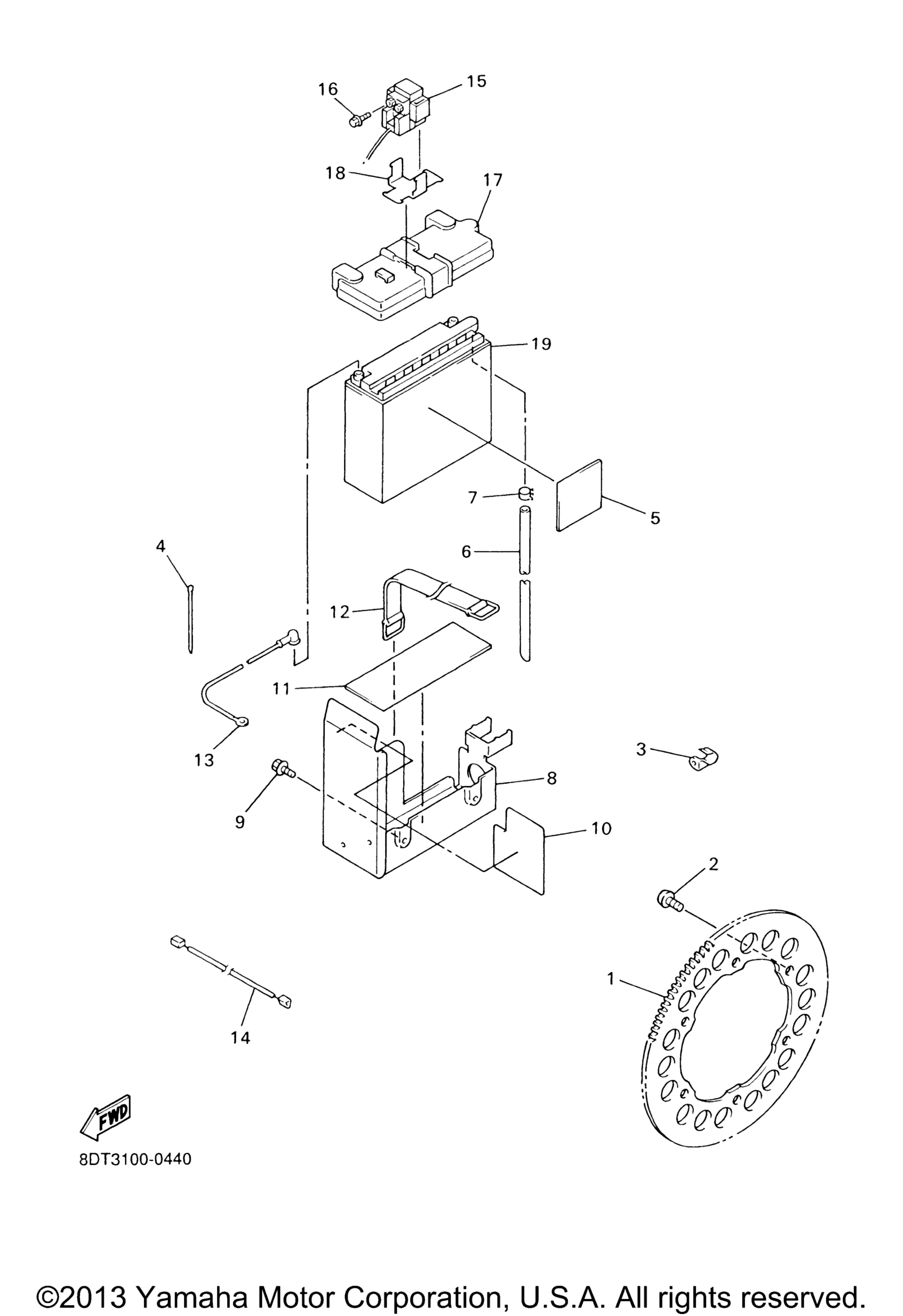

Схема электрооборудования 2 для VMAX 500 DELUXE (ELEC START) (VX500DXD)
Схема
Детали
Номер
Наименование детали
Цена
1
Gear 1 art. 8DM-1760A-18-00
По запросу
2
Bolt Cap art. 8DV-17617-10-00
По запросу
3
Clamp art. 90465-10381-00
По запросу
4
Зажим art. 90464-15195-00
По запросу
5
.Damper art. 8CW-82176-00-00
По запросу
6
.Pipe art. 8CW-8235W-01-00
По запросу
7
Clip art. 90467-08092-00
По запросу
8
Bracket, Battery art. 8CW-2199G-00-00
По запросу
9
Bolt, Flange art. 95817-06014-00
По запросу
10
Shield, Heat art. 8CW-2199H-00-00
По запросу
11
Seat, Battery art. 84N-82122-00-00
По запросу
12
Band, Battery art. 8CY-82131-00-00
По запросу
13
.Wire, Plus Lead art. 8DY-82115-00-00
По запросу
14
Wire, Sub Lead art. 8DY-82509-00-00
По запросу
15
Starter Relay Assy art. 3EL-81940-02-00
По запросу
16
Болт с фланцем art. 95027-06008-00
По запросу
17
Cover, Battery art. 8DX-82129-01-00
По запросу
18
.Holder, Relay art. 8CY-81952-00-00
По запросу
19
Battery Assy (Yuasa Yb16al-A2) art. YB1-6ALA2-00-00
от 6 990 ₽
