модель 2000 года
- Модель Vmax 500
- Код модели VMAX 500 DELUXE (ELEC START) (VX500DXD)

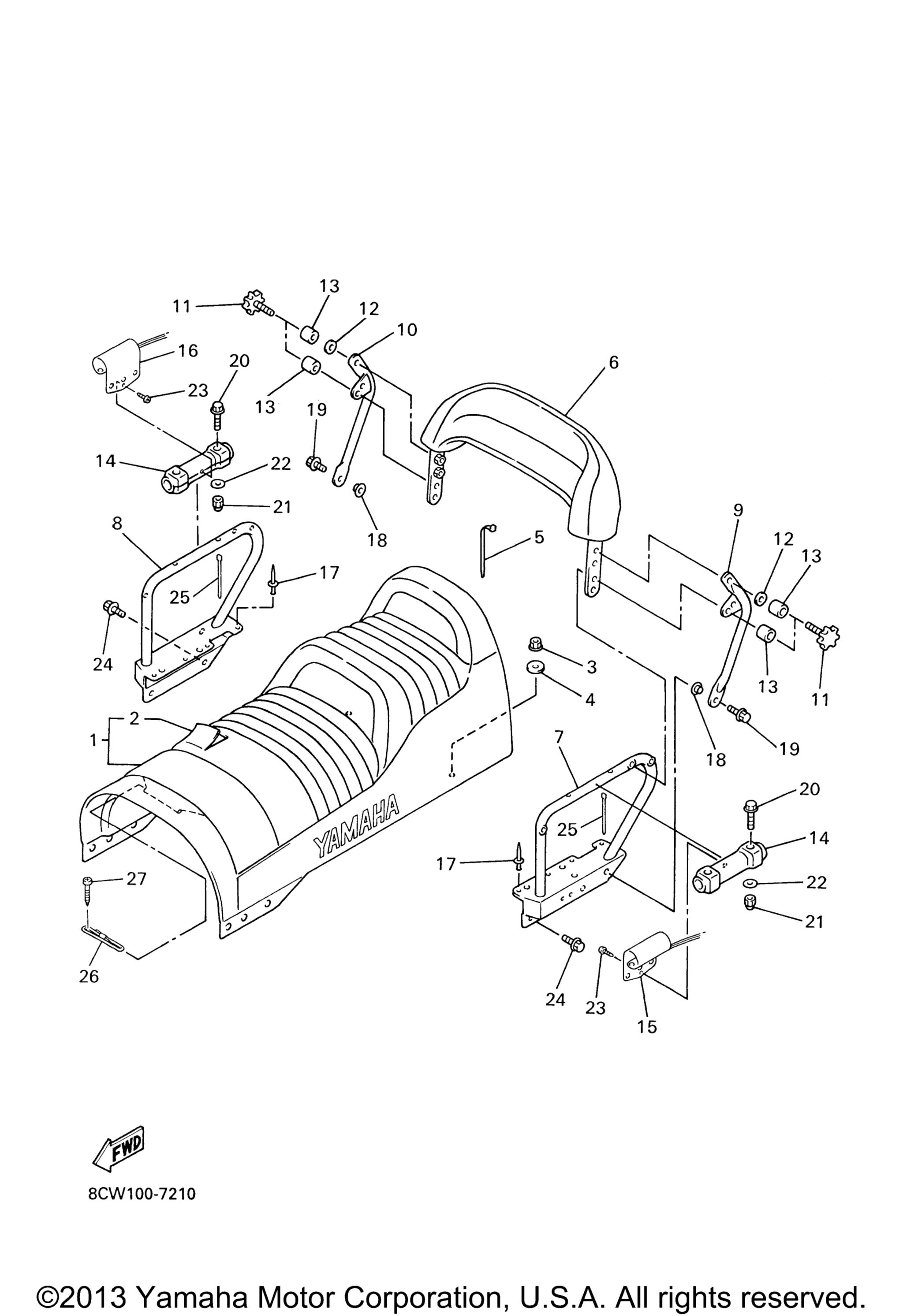

Схема сиденье 2 для VMAX 500 DELUXE (ELEC START) (VX500DXD)
Схема
Детали
Номер
Наименование детали
Цена
1
Double Seat Assy (8CY4) art. 8CY-24730-20-00
По запросу
2
. Cover, Seat (8CY4) art. 8CY-2470F-20-00
По запросу
3
Nut, Nylon (8CY4) art. 95717-08300-00
По запросу
4
Washer, Plate (8CY4) art. 90201-086A3-00
По запросу
5
Clamp (8CY4) art. 90464-13077-00
По запросу
6
Seat Back Assy (8CY4) art. 8CW-24790-10-00
По запросу
7
Bracket, Assist Grip 1 (8CY4) art. 8CW-2474H-01-00
По запросу
8
Bracket, Assist Grip 2 (8CY4) art. 8CW-2474J-01-00
По запросу
9
Bracket, Seat Back (8CY4) art. 8CW-24797-00-00
По запросу
10
Bracket, Seat (8CY4) art. 8CW-2479L-00-00
По запросу
11
Body, Seat Lock (8CY4) art. 8CW-2479H-00-00
По запросу
12
Washer, Plate (8CY4) art. 90201-083A8-00
По запросу
13
Damper, Seat (8CY4) art. 8CW-24737-00-00
По запросу
14
Assist, Grip (8CY4) art. 8CW-2474A-00-00
По запросу
15
Assist Grip Warmer Assy 1 (8CY4) art. 8CW-2474B-00-00
По запросу
16
Assist Grip Warmer Assy 2 (8CY4) art. 8CW-2474C-00-00
По запросу
17
Rivet, Blind (4.7X16.4 Black) (8CY4) art. 90267-47187-00
По запросу
18
Spacer (8CY4) art. 90387-08079-00
По запросу
19
Болт с фланцем art. 95817-08016-00
По запросу
20
Болт с фланцем art. 95817-06040-00
По запросу
21
Nut, Crown (8CY4) art. 95307-06800-00
По запросу
22
Шайба Yamaha art. 92907-06200-00
от 168 ₽
23
Screw, Truss Head Tapping (8CY4) art. 97707-50016-00
По запросу
24
Болт Yamaha art. 95817-08014-00
По запросу
25
Clamp (8CY4) art. 90464-13077-00
По запросу
26
Band, Seat (8CY4) art. 8CR-24734-00-00
По запросу
27
Screw, Binding (8CY4) art. 90154-06040-00
По запросу
