модель 2000 года
- Модель Vmax 500
- Код модели VMAX 500 (VX500D)

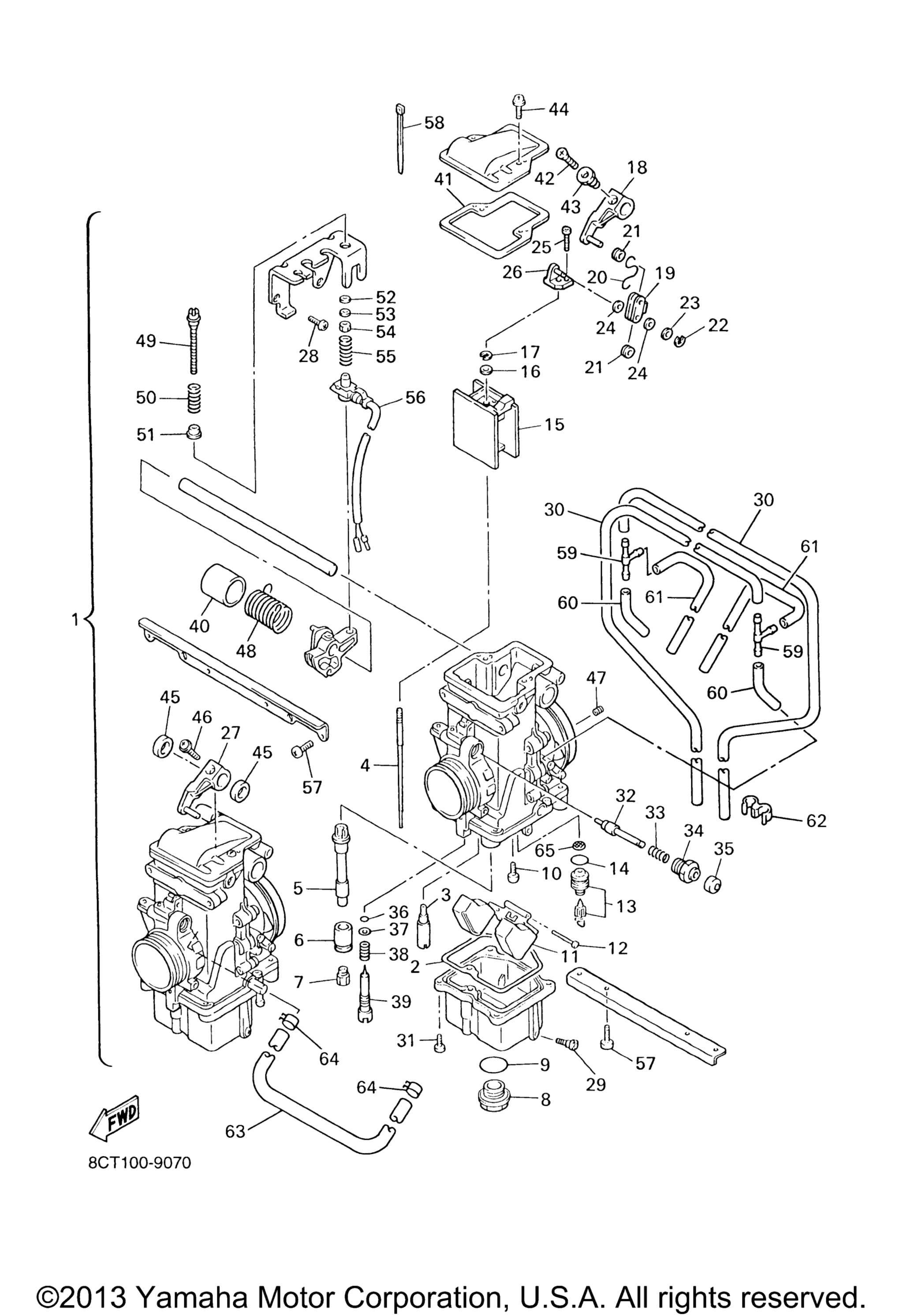

Схема карбюратора для VMAX 500 (VX500D)
Схема
Детали
Номер
Наименование детали
Цена
1
Carburetor Assy art. 8CJ-14100-10-00
По запросу
2
. O-Ring art. 8AY-14147-00-00
По запросу
3
. Jet, Pilot (#45) STD art. 3H1-14142-45-00
По запросу
3
. Jet, Pilot (#50) AP art. 3H1-14142-50-00
По запросу
4
. Needle art. 8CA-14116-A3-00
По запросу
5
. Nozzle, Main art. 8AY-14141-56-00
По запросу
6
. Ring art. 8CA-14194-00-00
По запросу
7
. Jet, Main (#142.5) AP art. 3G2-1423A-79-00
По запросу
7
Жиклер карбюратора ( 141,3 ) Yamaha art. 3G2-1423E-56-00
По запросу
7
. ..Jet, Main (#156.3) AP art. 3G2-1423E-62-00
По запросу
7
. ..Jet, Main (#140) AP art. 3G2-14231-28-00
По запросу
7
. ..Jet, Main (#147.5) AP art. 3G2-1423A-80-A0
По запросу
7
. ..Jet, Main (#152.5) AP art. 3G2-1423A-81-00
По запросу
7
. ..Jet, Main (#143.8) AP art. 3G2-1423E-57-00
По запросу
7
Жиклер карбюратора (155) Yamaha art. 3G2-14231-31-00
от 1 134 ₽
7
. ..Jet, Main (#150) AP art. 3G2-14231-30-A0
По запросу
7
. ..Jet, Main (#138.8) AP art. 3G2-1423E-55-00
По запросу
7
. ..Jet, Main (#151.3) STD art. 3G2-1423E-60-00
По запросу
7
Жиклёр #153.8 art. 3G2-1423E-61-00
По запросу
7
. ..Jet, Main (#148.8) AP art. 3G2-1423E-59-00
По запросу
7
. ..Jet, Main (#146.3) AP art. 3G2-1423E-58-00
По запросу
7
. Jet, Main (#145) AP art. 3G2-14231-29-00
По запросу
8
. ..Plug, Screw art. 500-14115-00-00
По запросу
9
. O-Ring art. 558-14147-00-00
от 7 000 ₽
10
. ..Screw art. 2LN-14565-00-00
По запросу
11
. Float art. 8AY-14185-10-00
По запросу
12
. Pin, Float art. 537-14186-00-00
По запросу
13
. Needle Valve Assy art. 1AE-14190-15-00
По запросу
14
. O-Ring art. 8F2-14147-00-00
По запросу
15
. Valve, Throttle 1 art. 8CJ-14112-30-00
По запросу
16
. ..Washer (T=0.4Mm) art. 8AB-14227-00-00
По запросу
17
. Clip art. 256-14919-00-00
По запросу
18
. Lever, Starter art. 8CW-14905-00-00
По запросу
19
. Plate art. 8AY-14243-00-00
По запросу
20
. Clip art. 8CD-14137-00-00
По запросу
21
. Ring art. 8CC-14918-00-00
По запросу
22
. ..Clip art. 3MA-14937-00-00
По запросу
23
. ..Gasket art. 620-14198-00-00
По запросу
24
. ..Gasket art. 3GF-14126-00-00
По запросу
25
. ..Screw art. 8CC-14216-00-00
По запросу
26
. Connector art. 8CD-14188-00-00
По запросу
27
. Lever, Starter art. 8CW-14905-10-00
По запросу
28
. Screw, Pan Head art. 98517-05010-00
По запросу
29
. Plug, Drain art. 3FV-14191-00-00
По запросу
30
. Pipe 1 art. 8CJ-14348-00-00
По запросу
31
. .Screw, Pan Head art. 98580-04014-00
По запросу
32
. Plunger, Starter art. 8CW-14171-00-00
По запросу
33
. Spring, Plunger art. 256-14135-00-00
По запросу
34
. ..Cap, Plunger art. 1FN-14174-00-00
По запросу
35
. ..Cover, Plunger Cap art. 302-14173-00-00
По запросу
36
. O-Ring art. 3H1-14147-00-00
По запросу
37
. Washer art. 3H1-14962-00-00
По запросу
38
. Spring, Air Adjusting art. 5K7-14134-00-00
По запросу
39
. ..Screw, Pilot Adjusting art. 89A-14565-00-00
По запросу
40
. Collar art. 8AY-14265-00-00
По запросу
41
. Gasket art. 8AY-14199-00-00
По запросу
42
. Screw, Flat Head art. 98703-05018-00
По запросу
43
. Ring art. 8AY-14918-00-00
По запросу
44
. Screw, Pan Head With Washer art. 97607-04108-00
По запросу
45
. Spacer art. 583-14264-00-00
По запросу
46
Винт Yamaha art. 98507-05016-00
По запросу
47
. Pilot Jet, Air (0.8) STD art. 239-14172-08-00
По запросу
47
. Pilot Jet, Air (0.6) AP art. 239-14172-06-00
По запросу
48
. Spring art. 8CJ-14275-00-00
По запросу
49
. ..Screw, Throttle art. 8CC-14122-00-00
По запросу
50
. ..Spring, Throttle Stop art. 8X0-14500-00-00
По запросу
51
. ..Collar art. 8X0-14184-00-00
По запросу
52
. Washer, Plug Screw art. 22F-14117-00-00
По запросу
53
Шайба Yamaha art. 1UF-14952-00-00
от 420 ₽
54
. ..Nut art. 89A-14594-00-00
По запросу
55
Пружинка винта дроссельной заслонки Yamaha art. 8X0-14133-00-00
По запросу
56
Переключатель карбюратора Yamaha art. 87S-8259A-01-00
от 9 776 ₽
57
. Screw, Pan Head art. 98580-05014-00
от 368 ₽
58
. Clip, Pipe art. 35H-14139-00-00
По запросу
59
. .Nipple art. 4N0-14251-00-00
По запросу
60
. Pipe 1 art. 8CH-14348-00-00
По запросу
61
. Hose art. 89A-14987-00-00
По запросу
62
. Clip art. 87M-14137-00-00
По запросу
63
. Pipe art. 8CJ-14348-10-00
По запросу
64
. Clip art. 90467-10039-00
По запросу
65
. Net, Filter art. 1J7-14994-00-00
По запросу
