модель 2000 года
- Модель Vmax 500
- Код модели VMAX 500 (VX500D)

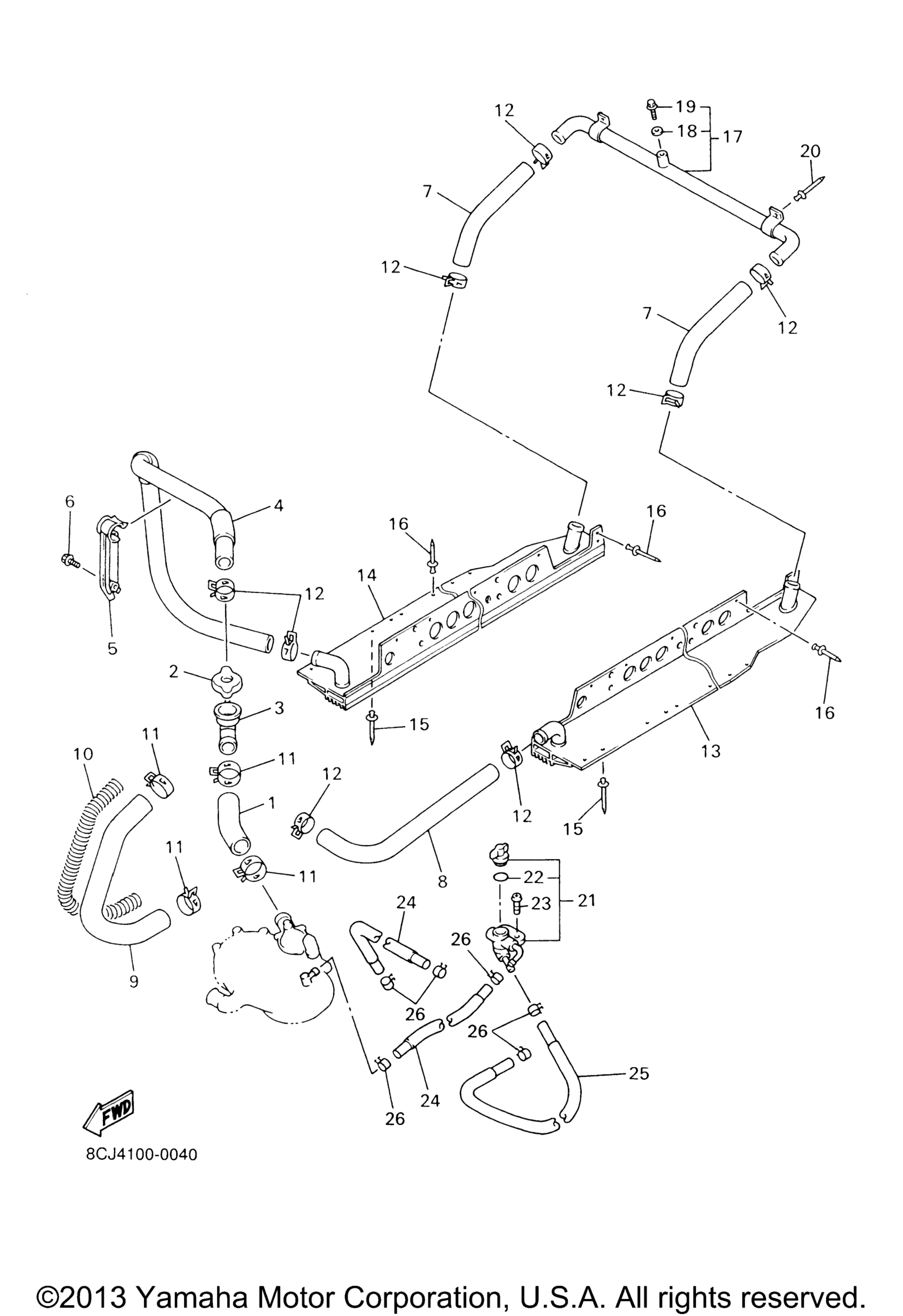

Схема шланга радиатора для VMAX 500 (VX500D)
Схема
Детали
Номер
Наименование детали
Цена
1
Pipe 2 art. 8CR-12482-00-00
По запросу
2
Крышка радиатора Yamaha art. 4FL-12462-00-00
По запросу
3
Supt, Filler Neck art. 8CR-12591-00-00
По запросу
4
Pipe 3 art. 8CR-12483-00-00
По запросу
5
Clamp 1 art. 8CR-12491-00-00
По запросу
6
Bolt, Flange art. 95817-06014-00
По запросу
7
Pipe 4 art. 8CR-12484-00-00
По запросу
8
Pipe 5 art. 8CR-12485-00-00
По запросу
9
Pipe 6 art. 8CR-12476-00-00
По запросу
10
Spring, Compression art. 90501-120K6-00
По запросу
11
Clip art. 90467-28046-00
По запросу
12
Clip art. 90467-23067-00
По запросу
13
Heat Exchanger art. 8CR-1240E-03-00
По запросу
14
Heat Exchanger art. 8CR-1240F-03-00
По запросу
15
Rivet, Blind (4.7X16.4 Black) art. 90267-47186-00
По запросу
16
.Rivet, Blind(4.7X16.4 Yellow) art. 90267-47195-00
По запросу
17
Heat Exchanger Assy 4 art. 8CR-1241A-01-00
По запросу
18
Шайба-прокладка Yamaha art. 90210-06006-00
По запросу
19
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
20
Rivet, Blind (4.7X16.4 Black) art. 90267-47186-00
По запросу
21
Cock Assy art. 8CR-1249A-01-00
По запросу
22
. Seal, Cock art. 8CH-24534-00-00
По запросу
23
Screw, Bind art. 98907-06020-00
По запросу
24
Hose 1 art. 8CR-1243A-00-00
По запросу
25
Hose 2 art. 8CR-1243E-00-00
По запросу
26
Clip art. 90467-11028-00
По запросу
