модель 2001 года
- Модель Vmax 700
- Код модели VMAX 700 DELUXE (ELEC START) (VX700DXF)

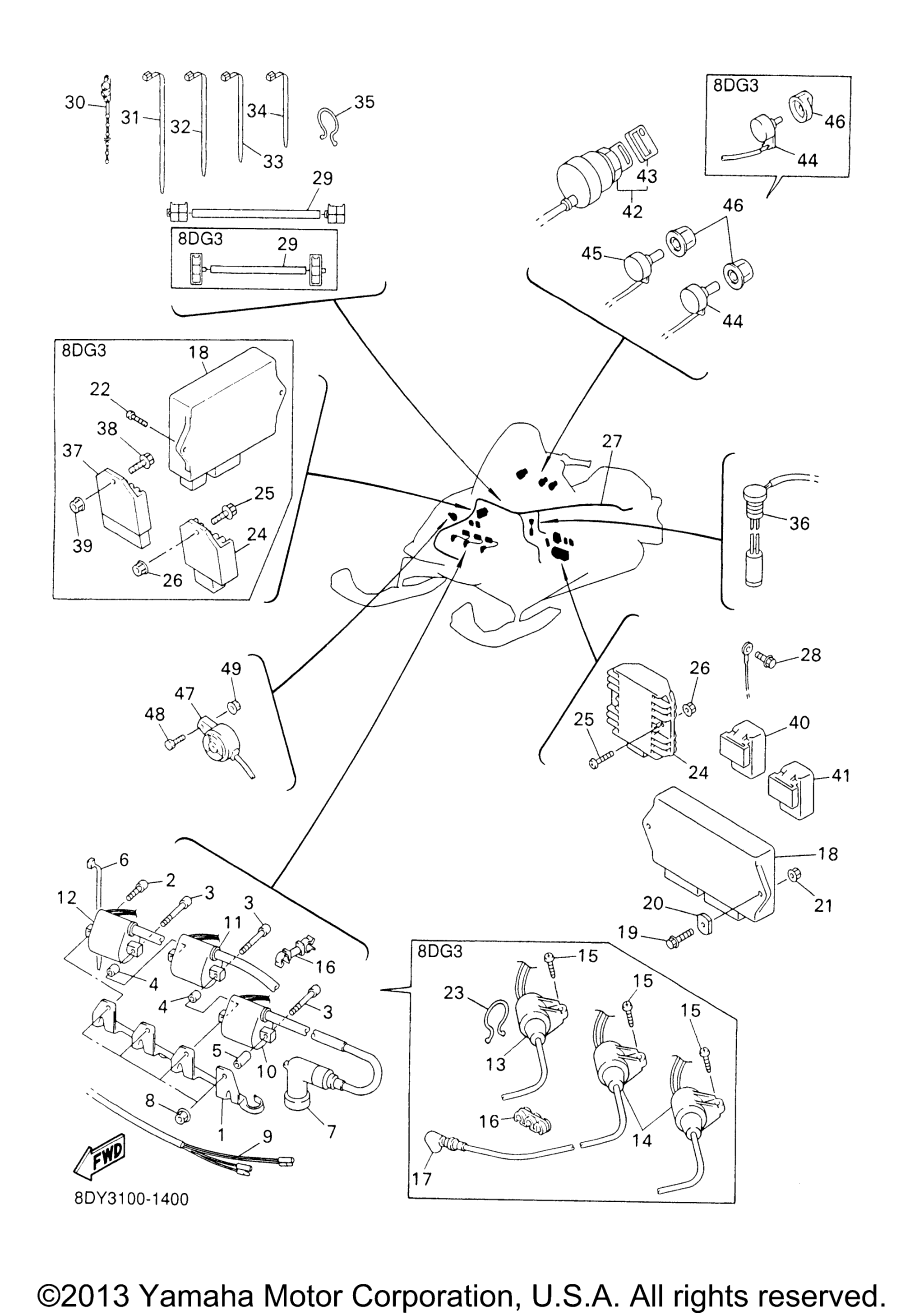

Схема электрооборудования 1 для VMAX 700 DELUXE (ELEC START) (VX700DXF)
Схема
Детали
Номер
Наименование детали
Цена
1
Bracket, Ignition Coil (8DY3) art. 8DM-82316-00-00
По запросу
2
Болт art. 91317-06020-00
По запросу
3
Болт Yamaha art. 91317-06040-00
от 368 ₽
4
Collar (8DY3) art. 90387-07020-00
По запросу
5
Collar (8DY3) art. 36Y-83913-01-00
По запросу
6
Зажим art. 90464-15195-00
По запросу
7
Plug Cap Assy (8DY3) art. 8DF-82370-00-00
По запросу
8
..Nut, Self U-Flange (8DY3) art. 95607-06200-00
По запросу
9
Wire, Sub Lead (8DY3) art. 8DM-82509-00-00
По запросу
10
Ignition Coil Assy (8DY3) art. 8DF-82310-10-00
от 3 052 ₽
11
Ignition Coil Assy (8DY3) art. 8DF-82310-10-00
от 3 052 ₽
12
Ignition Coil Assy (8DY3) art. 8DM-82310-30-00
По запросу
13
Ignition Coil Assy (8DG3) art. 8DG-82310-00-00
По запросу
14
Ignition Coil Assy (8DG3) art. 8ED-82310-00-00
По запросу
15
Screw, Pan Head (8DG3) art. 98517-06025-00
По запросу
16
Clamp (8DY3) art. 90464-10002-00
По запросу
16
Clamp (8DG3) art. 90464-06247-00
По запросу
17
Plug Cap Assy (8DG3) art. 8DF-82370-00-00
По запросу
18
C.D.I. Unit Assy (8DY3) art. 8DM-85540-10-00
По запросу
18
C.D.I. Unit Assy (8DG3) art. 8DG-85540-00-00
По запросу
19
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
20
Nut (8DY3) art. 90179-06W01-00
По запросу
21
Nut, Flange (8DY3) art. 95707-06500-00
По запросу
22
Screw, Tapping (8DG3) art. 97707-60525-00
По запросу
23
Clamp (8DG3) art. 90464-16039-00
По запросу
24
Rectifier & Regulator Assy (8DY3) art. 4JH-81960-01-00
По запросу
24
Rectifier & Regulator Assy (8DG3) art. 8DX-81960-00-00
По запросу
25
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
25
Screw, Pan Head (8DY3) art. 98517-06025-00
По запросу
26
Nut, Flange art. 95707-06500-00
По запросу
27
Wire Harness Assy (8DG3) art. 8CH-82590-10-00
По запросу
27
Wire Harness Assy (8DY3) art. 8DM-82590-00-00
По запросу
28
Болт Yamaha art. 95817-06010-00
от 578 ₽
29
Wire, Lead (8DG3) art. 8CR-8471G-00-00
По запросу
29
Wire, Lead (8DY3) art. 8DM-8471G-00-00
По запросу
30
Хомут зажимной Yamaha art. 90464-20031-00
от 420 ₽
31
Зажим пластиковый art. 25G-83936-01-00
По запросу
32
Зажим art. 90464-15195-00
По запросу
33
Зажим art. 90464-15195-00
По запросу
34
Clamp art. 90464-13077-00
По запросу
35
Clamp (8DG3) art. 90464-25267-00
По запросу
36
Oil Level Gauge Assy art. 8CR-85720-02-00
По запросу
37
Voltage Regulator Assy (8DG3) art. 8AB-81910-00-00
По запросу
38
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
39
Nut, Flange (8DG3) art. 95707-06500-00
По запросу
40
Relay Assy (1Uy-92) (8DY3) art. 1UY-81950-92-00
По запросу
41
Relay Assy (8Dm-00) (8DY3) art. 8DM-81950-00-00
По запросу
42
Main Switch Assy (8DG3) art. 8AB-82510-01-00
По запросу
42
Main Switch Assy (8DY3) art. 8DM-82510-00-00
По запросу
43
. Cap, Key art. 526-82579-00-00
По запросу
44
Resistor, Variable (8DG3) art. 8CR-87283-00-00
По запросу
44
Resistor, Variable (8DY3) art. 8DM-87283-00-00
По запросу
45
Resistor, Variable (8DY3) art. 8DM-87283-10-00
По запросу
46
Knob, Variable Resistor (8DG3) art. 8AB-87284-00-00
По запросу
46
Knob, Variable Resistor (8DY3) art. 8DM-87284-00-00
По запросу
47
Buzzer art. 8CW-83383-00-00
По запросу
48
Bolt art. 97027-05020-00
По запросу
49
Гайка art. 95707-05500-00
По запросу
