модель 2001 года
- Модель Vmax 700
- Код модели VMAX 700 DELUXE (ELEC START) (VX700DXF)

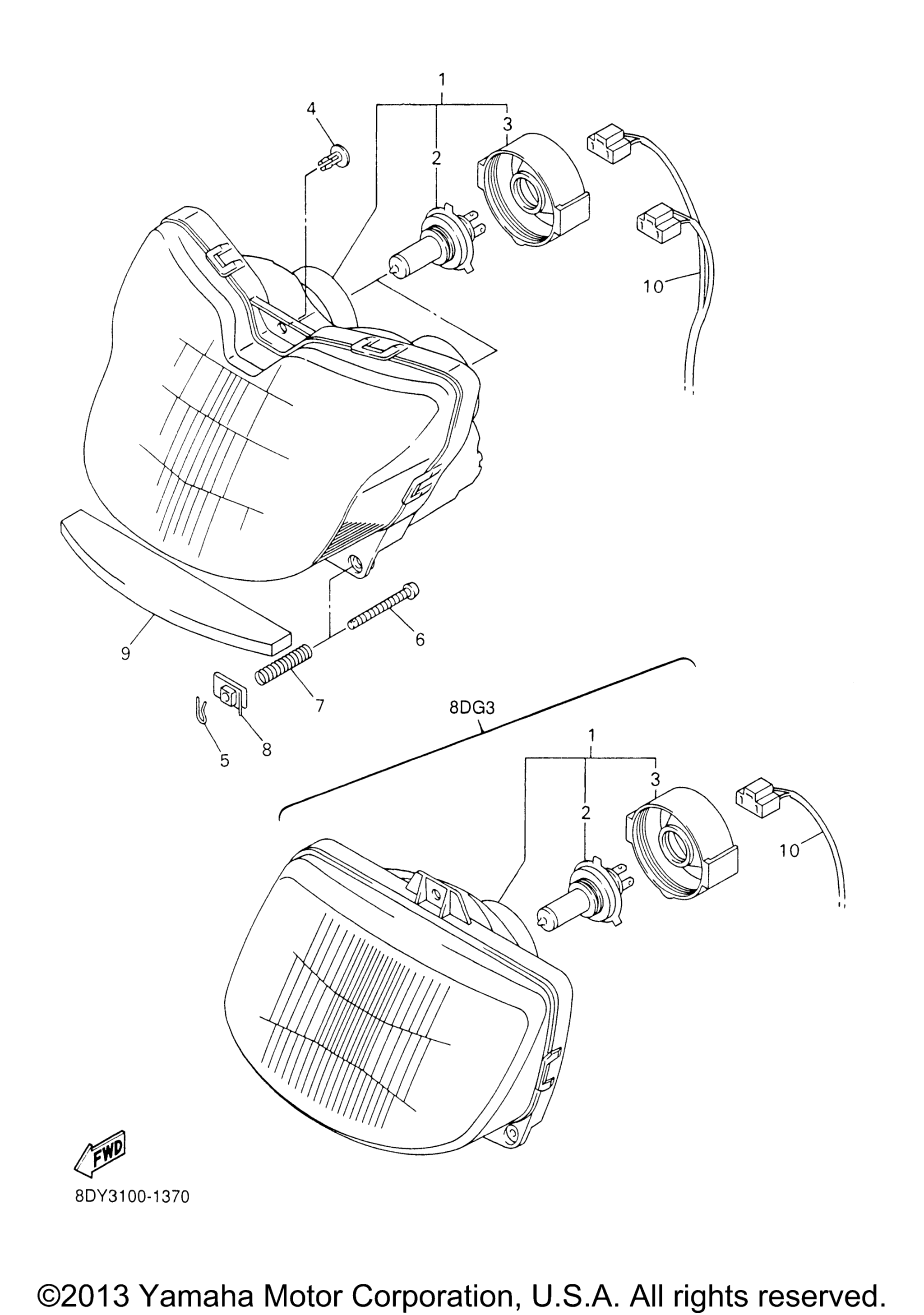

Схема фары для VMAX 700 DELUXE (ELEC START) (VX700DXF)
Схема
Детали
Номер
Наименование детали
Цена
1
Headlight Unit Assy (8DG3) art. 8CR-84310-00-00
По запросу
1
Фара Yamaha art. 8DN-84310-01-00
По запросу
2
. .Bulb (12V-60/55W) (H4)HALOGEN (8DY3) art. 8V0-84314-10-00
По запросу
3
. Cover, Socket (8DY3) art. 8DN-84397-01-00
По запросу
4
Rivet art. 90269-06001-00
По запросу
5
Clip art. 8K4-84374-00-00
По запросу
6
Screw, Rim Adjusting art. 8M6-84331-00-00
По запросу
7
Spring, Screw (8DY3) art. 8A5-84332-00-00
По запросу
7
Spring, Compression (8DG3) art. 90501-124L0-00
По запросу
8
Гайка закладная Yamaha art. 90183-051A0-00
от 368 ₽
9
Damper, Headlight 1 (8DG3) art. 8CR-84366-00-00
По запросу
9
.Damper, Headlight 1 (8DY3) art. 8DS-84366-00-00
По запросу
10
Cord, Headlight (8DY3) art. 8DM-84359-00-00
По запросу
10
Cord, Headlight (8DG3) art. 8CH-84359-10-00
По запросу
