модель 2002 года
- Модель SRX 700
- Код модели SRX700 (SRX700G)

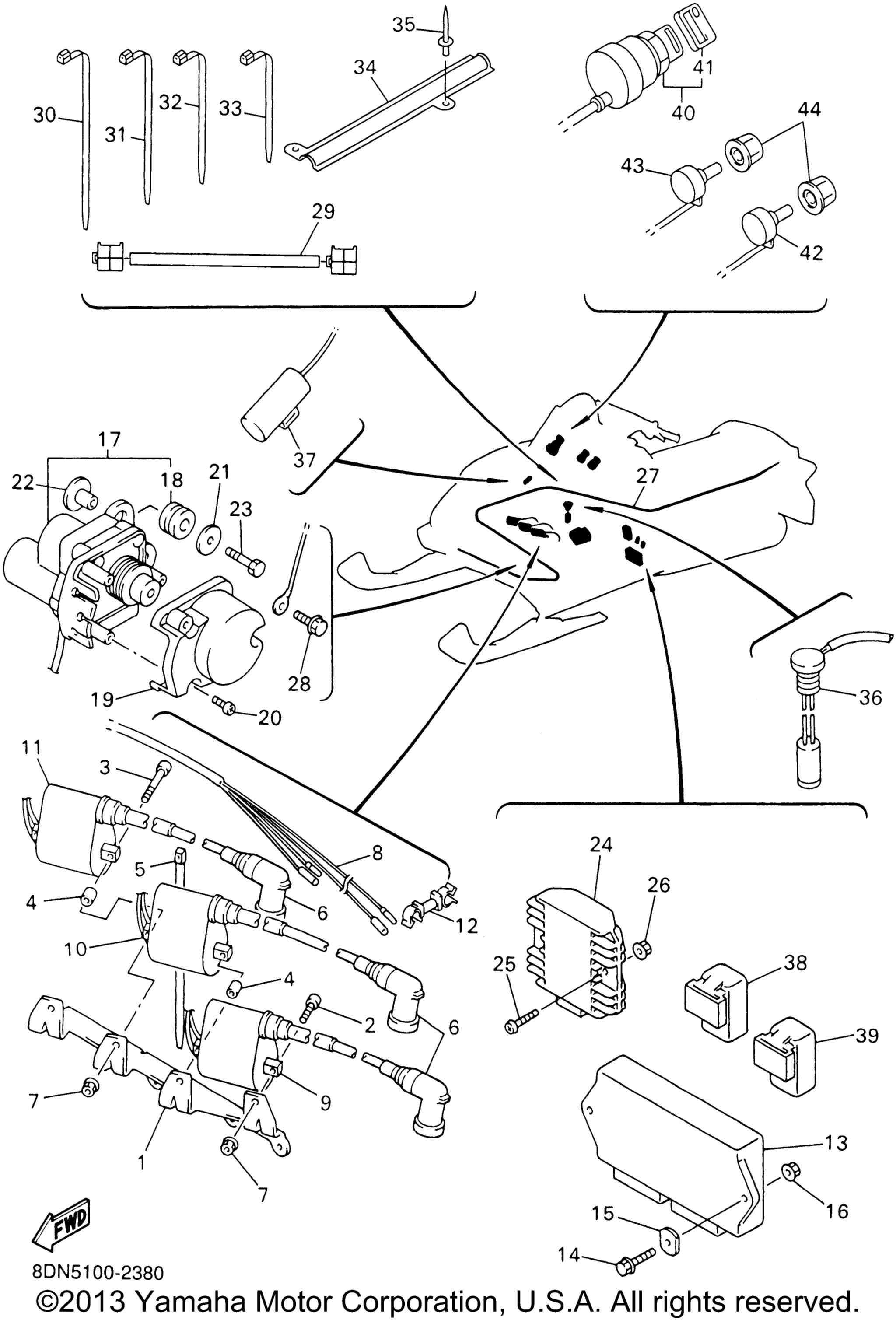

Схема электрооборудования 1 для SRX700 (SRX700G)
Схема
Детали
Номер
Наименование детали
Цена
1
Bracket, Ignition Coil art. 8DF-82316-00-00
По запросу
2
Болт art. 91317-06020-00
По запросу
3
Болт Yamaha art. 91317-06040-00
от 368 ₽
4
Collar art. 90387-07020-00
По запросу
5
Зажим art. 90464-15195-00
По запросу
6
Plug Cap Assy art. 8DF-82370-00-00
По запросу
7
Nut, Self U-Flange art. 95607-06200-00
По запросу
8
Wire, Sub Lead art. 8DM-82509-00-00
По запросу
9
Ignition Coil Assy art. 8DF-82310-40-00
По запросу
10
Ignition Coil Assy art. 8DF-82310-10-00
от 3 052 ₽
11
Ignition Coil Assy art. 8DF-82310-10-00
от 3 052 ₽
12
Clamp art. 90464-08001-00
По запросу
13
C.D.I. Unit Assy art. 8DN-85540-30-00
По запросу
14
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
15
Nut art. 90179-06W01-00
По запросу
16
Nut, Flange art. 95707-06500-00
По запросу
17
Servo Motor Assy art. 8DF-85820-00-00
По запросу
18
. Grommet art. 90480-14023-00
По запросу
19
Cover, Servo Motor art. 8DF-85829-00-00
По запросу
20
Screw, Pan Head art. 98517-05010-00
По запросу
21
Washer Plain art. 90201-06380-00
По запросу
22
Collar art. 90387-063G3-00
По запросу
23
Болт Yamaha art. 97017-06030-00
По запросу
24
Rectifier & Regulator Assy art. 4JH-81960-01-00
По запросу
25
Screw, Pan Head art. 98517-06025-00
По запросу
26
Nut, Flange art. 95707-06500-00
По запросу
27
Wire Harness Assy art. 8DN-82590-20-00
По запросу
28
Bolt art. 97017-06010-00
По запросу
29
Wire, Lead art. 8DM-8471G-00-00
По запросу
30
Зажим пластиковый art. 25G-83936-01-00
По запросу
31
Зажим art. 90464-15195-00
По запросу
32
Зажим art. 90464-15195-00
По запросу
33
Clamp art. 90464-13077-00
По запросу
34
Clamp, Wireharness art. 8DN-21999-00-00
По запросу
35
.Rivet, Blind (4.8X14.1 Black) art. 90267-47186-00
По запросу
36
Oil Level Gauge Assy art. 8CR-85720-02-00
По запросу
37
Condenser, Smoothing art. 1NL-81965-01-00
По запросу
38
Реле 5 ножек Yamaha art. 5DM-81950-01-00
от 2 762 ₽
39
Реле Yamaha art. 29U-81950-93-00
от 8 000 ₽
40
Main Switch Assy art. 8DM-82510-00-00
По запросу
41
. Cap, Key art. 526-82579-00-00
По запросу
42
Resistor, Variable art. 8DM-87283-00-00
По запросу
43
Resistor, Variable art. 8DM-87283-10-00
По запросу
44
Knob, Variable Resistor art. 8DM-87284-00-00
По запросу
