модель 2002 года
- Модель SRX 700
- Код модели SRX700 (SRX700G)

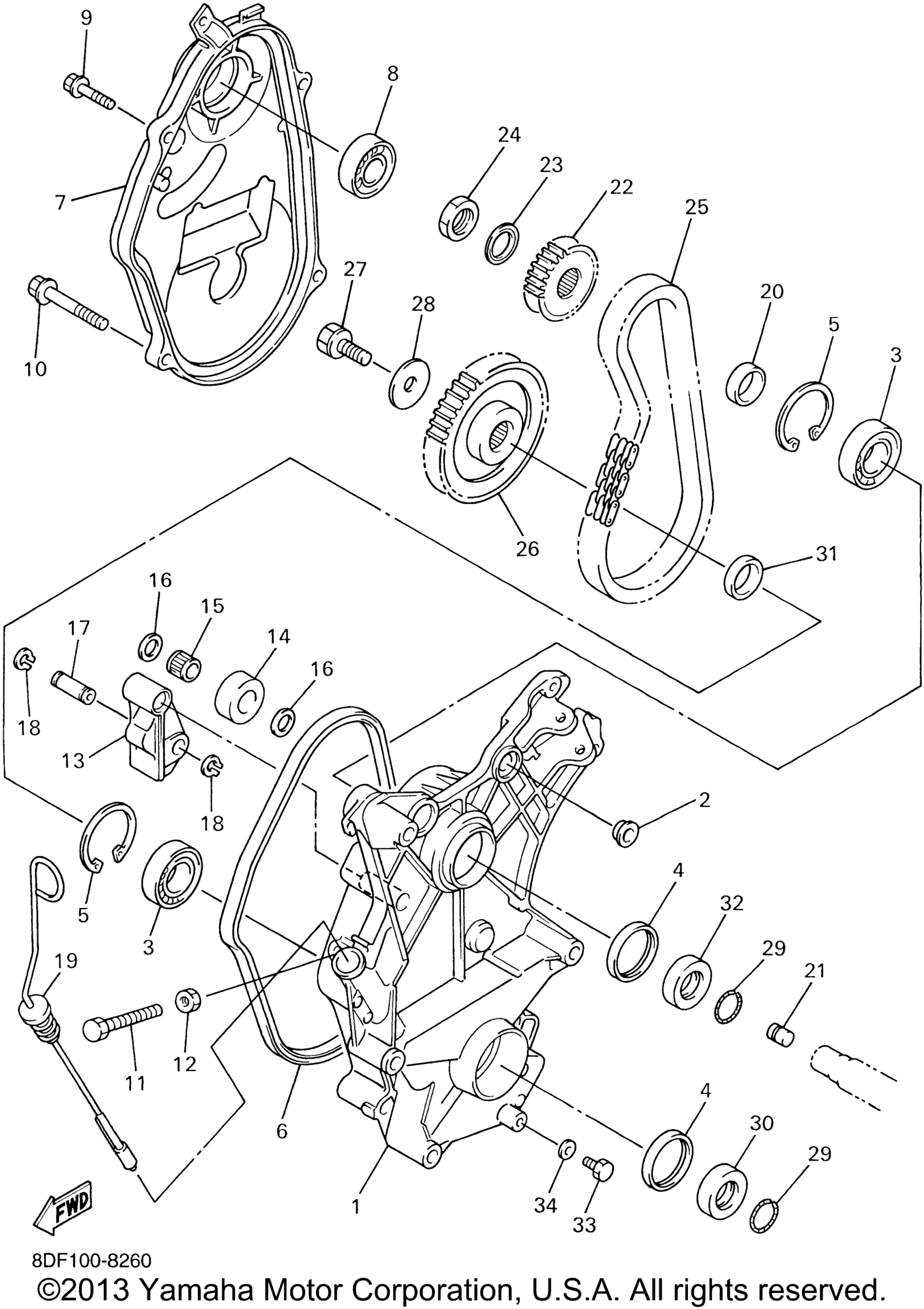

Схема track привод 2 для SRX700 (SRX700G)
Схема
Детали
Номер
Наименование детали
Цена
1
Housing, Chain art. 8CR-47541-01-00
По запросу
2
Nut art. 90179-10679-00
По запросу
3
Подшипник КПП на вал привода Yamaha art. 93306-20592-00
от 410 ₽
4
Сальник Yamaha art. 93102-35473-00
По запросу
5
Стопорное кольцо КПП Yamaha art. 99009-52500-00
По запросу
6
Прокладка крышки Yamaha art. 8CR-47558-02-00
По запросу
7
Крышка корпуса Yamaha art. 8DF-47543-00-00
По запросу
8
Подшипник Yamaha art. 93306-20458-00
от 2 190 ₽
9
Bolt, Flange art. 95817-08030-00
По запросу
10
Bolt, Flange art. 95817-10060-00
По запросу
11
Bolt art. 90101-10357-00
По запросу
12
Nut art. 95337-10600-00
По запросу
13
Holder art. 8CR-47613-00-00
По запросу
14
Wheel art. 8CR-47612-00-00
По запросу
15
Подшипник Yamaha art. 93315-21227-00
По запросу
16
Washer, Plate art. 90201-127E1-00
По запросу
17
Pin art. 90249-12227-00
По запросу
18
Стопор Yamaha art. 99009-12400-00
от 578 ₽
19
Level, Oil art. 8CR-47546-00-00
По запросу
20
Collar art. 90387-2508D-00
По запросу
21
Пробка Yamaha art. 82M-17699-00-00
По запросу
22
Sprocket, Chain Drive (23T) art. 8DW-17682-30-00
По запросу
23
Washer, Conical Spring art. 90208-22001-00
По запросу
24
Nut art. 90170-22094-00
По запросу
25
Цепь КПП Yamaha art. 94890-09070-00
По запросу
26
Sprocket, Chain Driven (38T) art. 8DW-47587-81-00
По запросу
27
Болт с фланцем art. 95817-10025-00
По запросу
28
Шайба, пластина art. 90201-10321-00
По запросу
29
Кольцо уплотнительное Yamaha art. 93210-25071-00
от 2 316 ₽
30
Втулка Yamaha art. 90387-2508C-00
По запросу
31
Collar art. 90387-2508B-00
По запросу
32
Collar art. 90387-2511J-00
По запросу
33
Bolt art. 97007-08014-00
По запросу
34
Шайба-прокладка Yamaha art. 90210-08017-00
По запросу
