модель 2002 года
- Модель SRX 700
- Код модели SRX700 (SRX700SG)

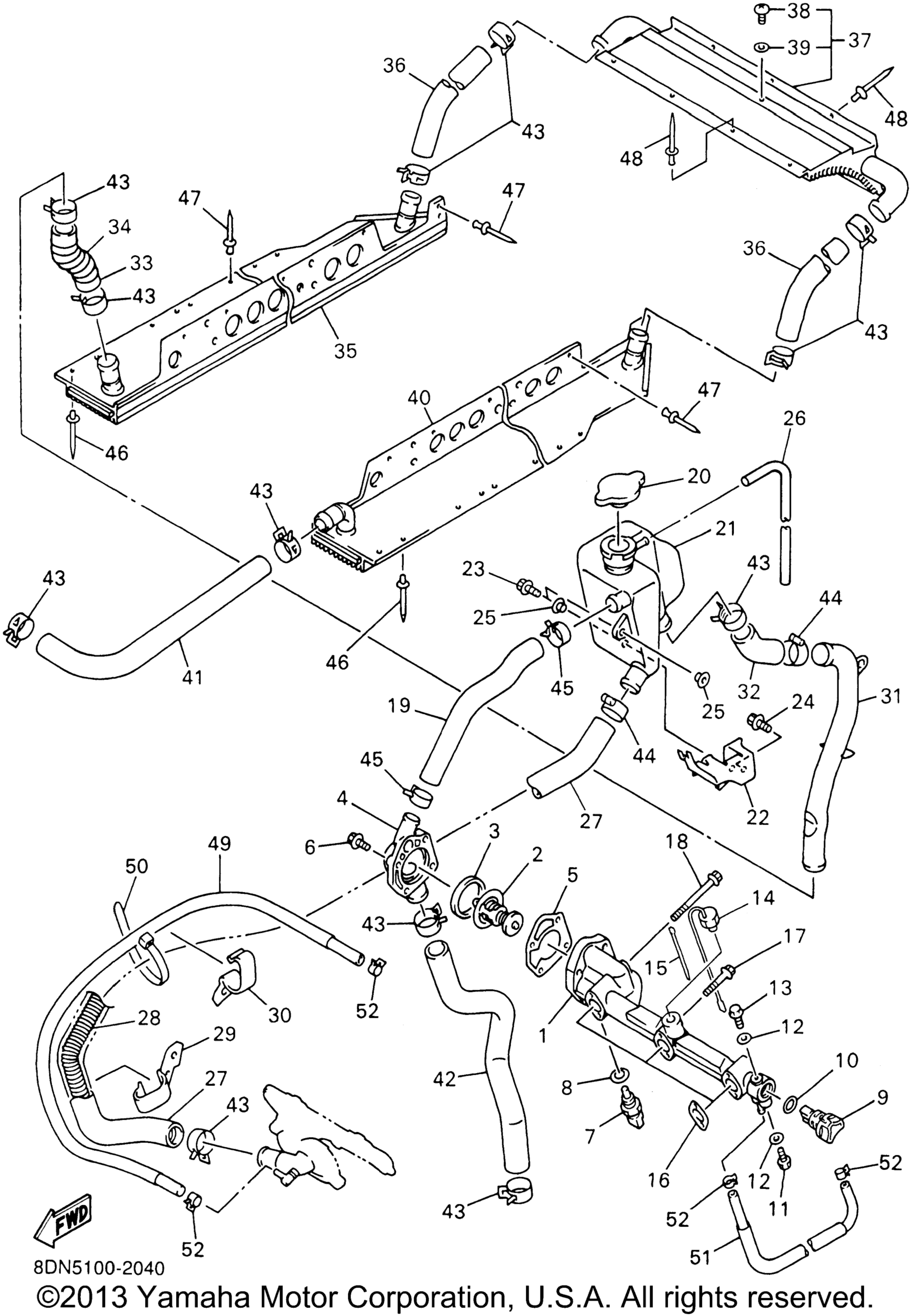

Схема шланга радиатора для SRX700 (SRX700SG)
Схема
Детали
Номер
Наименование детали
Цена
1
Joint Assy 1 art. 8DF-1240L-10-00
По запросу
2
Thermostat art. 8DF-12411-00-00
По запросу
3
Seal, Thermostat art. 8A7-12412-01-00
По запросу
4
Cover, Thermostat art. 8DF-12413-00-00
По запросу
5
Gasket, Cover art. 8DF-12414-00-00
По запросу
6
Bolt, Flange art. 95822-06025-00
По запросу
7
Датчик температуры Yamaha art. 8CC-85790-01-00
от 7 193 ₽
8
Шайба Yamaha art. 90201-12790-00
от 1 092 ₽
9
Cock, Drain art. 8DF-12478-00-00
По запросу
10
Уплотнительное кольцо Yamaha art. 93210-19123-00
По запросу
11
Болт Yamaha art. 90109-063E8-00
от 326 ₽
12
Шайба-прокладка Yamaha art. 90210-06006-00
По запросу
13
Bolt art. 90109-06418-00
По запросу
14
Sensor, Knock art. 8DN-85780-00-00
По запросу
15
Clamp 1 art. 5Y9-12491-00-00
По запросу
16
Gasket art. 8DF-12435-00-00
По запросу
17
Болс с фланцем Yamaha art. 95817-06045-00
По запросу
18
Bolt, Flange art. 95817-06070-00
По запросу
19
Pipe 1 art. 8DF-12481-00-00
По запросу
20
Крышка радиатора Yamaha art. 4FL-12462-00-00
По запросу
21
Tank, Reserve art. 8DF-1249B-01-00
По запросу
22
Bracket 1 art. 8DF-1244E-00-00
По запросу
23
Bolt, With Washer art. 90119-06172-00
По запросу
24
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
25
Collar art. 90387-06024-00
По запросу
26
Hose (L340) art. 90445-083J5-00
По запросу
27
Pipe 2 art. 8DF-12482-00-00
По запросу
28
Spring, Compression art. 90501-12001-00
По запросу
29
Clamp art. 90461-12146-00
По запросу
30
Clamp art. 90461-12147-00
По запросу
31
Pipe 3 art. 8DF-12483-01-00
По запросу
32
Hose 2 art. 8DF-1243E-00-00
По запросу
33
Hose,3 art. 8DF-1243F-00-00
По запросу
34
Spring, Compression art. 90501-144L4-00
По запросу
35
Heat Exchanger art. 8DF-1240F-04-00
По запросу
36
Pipe 4 art. 8DF-12484-01-00
По запросу
37
Heat Exchanger Assy 4 art. 8DF-1241A-11-00
По запросу
38
. Screw, Pan Head art. 98507-06016-00
По запросу
39
Шайба-прокладка Yamaha art. 90210-06006-00
По запросу
40
Heat Exchanger art. 8DF-1240E-04-00
По запросу
41
Pipe 5 art. 8DF-12485-00-00
По запросу
42
Pipe 6 art. 8DF-12476-00-00
По запросу
43
.Clip art. 90467-28046-00
По запросу
44
Hose Clamp Assy art. 90450-35001-00
По запросу
45
Clip art. 90467-23067-00
По запросу
46
.Rivet, Blind (4.7X16.4 Black) art. 90267-47186-00
По запросу
47
Rivet, Blind (4.7X16.4 Yellow) art. 90267-47195-00
По запросу
48
Rivet, Blind (4.7X16.4 Yellow) art. 90267-47195-00
По запросу
49
Pipe 7 art. 8DF-12477-00-00
По запросу
50
Зажим art. 90464-15195-00
По запросу
51
Pipe 8 art. 8DF-1248A-00-00
По запросу
52
Clip art. 90467-10135-00
По запросу
