модель 2002 года
- Модель SRX 700
- Код модели SRX700 (SRX700SG)

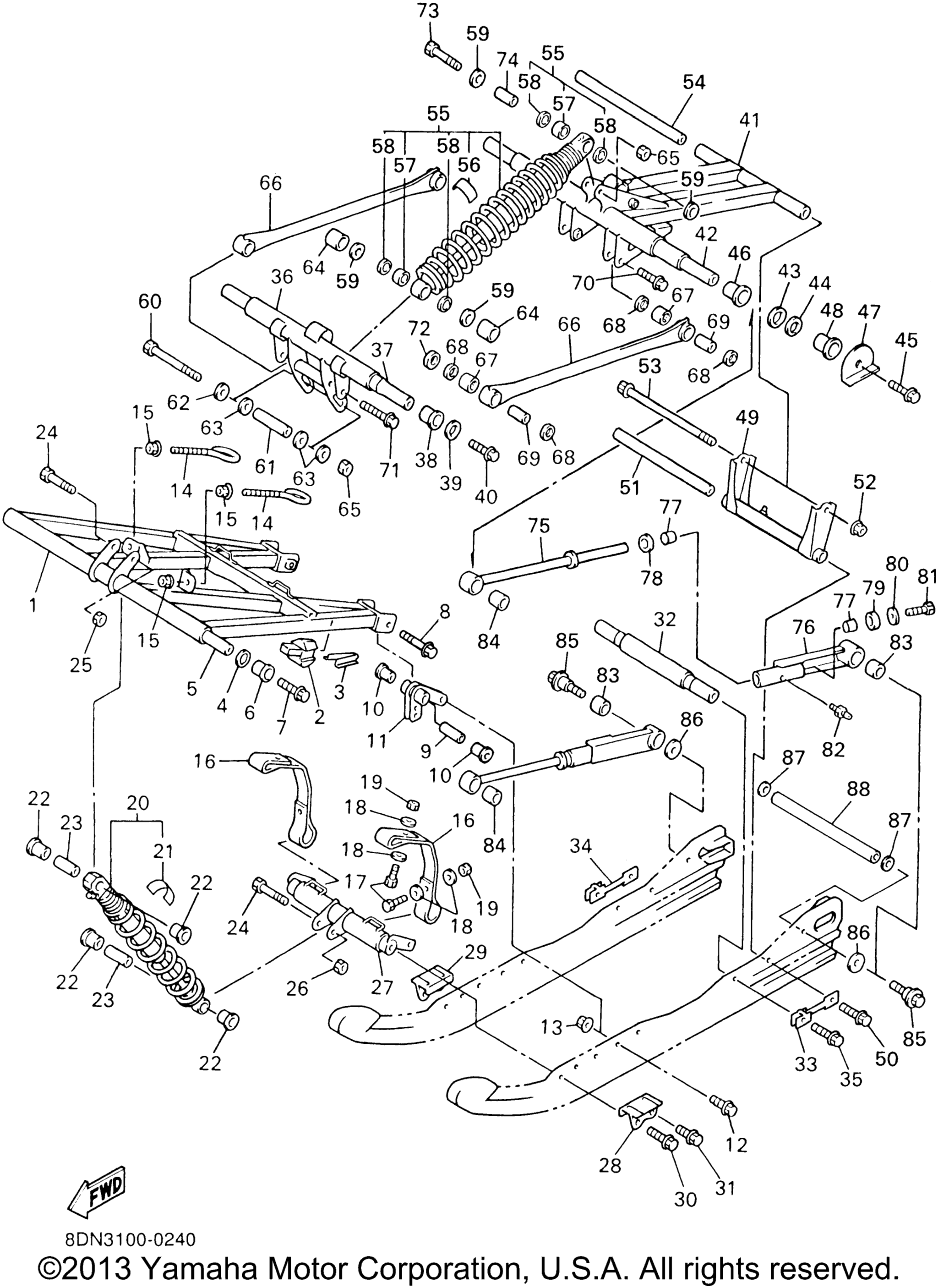

Схема track подвеска 2 для SRX700 (SRX700SG)
Схема
Детали
Номер
Наименование детали
Цена
1
Arm, Pivot 1 art. 8DN-47331-00-00
По запросу
2
Damper 1 art. 8DF-47456-30-00
По запросу
3
Plate, Damper art. 8DF-47458-00-00
По запросу
4
.Washer, Plate art. 90201-210U0-00
По запросу
5
Shaft 1 art. 8CR-47465-00-00
По запросу
6
Втулка задней маятника задней подвески Yamaha art. 90381-19111-00
от 1 491 ₽
7
Bolt, Flange art. 90109-10771-00
По запросу
8
Bolt, Flange art. 90105-10029-00
По запросу
9
Collar art. 90387-1009T-00
По запросу
10
Bush, Solid art. 90381-15112-00
По запросу
11
Bracket 1 art. 8CR-47415-00-00
По запросу
12
Болт с фланцем art. 95817-10025-00
По запросу
13
Гайка Yamaha art. 95607-10200-00
от 420 ₽
14
Hook 3 art. 8CR-47448-00-00
По запросу
15
Гайка выпускной трубы Yamaha art. 95707-08500-00
от 116 ₽
16
Stopper 1 art. 8CR-47495-00-00
По запросу
17
Bolt art. 97017-06025-00
По запросу
18
Шайба Yamaha art. 90201-06747-00
от 987 ₽
19
Гайка Yamaha art. 95707-06300-00
от 473 ₽
20
Shock Absorber 2 art. 8DW-47481-00-00
По запросу
21
. .Label, Warning art. 4AA-22259-60-00
По запросу
22
Втулка амортизатора Yamaha art. 90381-14101-00
По запросу
23
Направляющая амортизатора Yamaha art. 90387-105G5-00
от 1 187 ₽
24
Bolt art. 90101-10738-00
По запросу
25
Nut, Self-Locking art. 90185-10120-00
По запросу
26
Nut, U art. 95617-10100-00
По запросу
27
Bracket 4 art. 8EA-47418-00-00
По запросу
28
Bracket 5 art. 8DF-47463-01-00
По запросу
29
Кронштейн полоза гусеницы Yamaha art. 8DF-47464-01-00
По запросу
30
Болт Yamaha art. 95817-10030-00
от 725 ₽
31
Болт с фланцем Yamaha art. 95817-08020-00
от 935 ₽
32
Shaft 4 art. 8DF-47486-00-00
По запросу
33
Washer 1 art. 8DF-47374-00-00
По запросу
34
Washer 2 art. 8DF-47375-00-00
По запросу
35
Болт Yamaha art. 95817-10030-00
от 725 ₽
36
Bracket 2 art. 8CR-47416-10-00
По запросу
37
Shaft 6 art. 8CR-47488-00-00
По запросу
38
Втулка оси задней подвески Yamaha art. 90381-22099-00
По запросу
39
Washer, Plate art. 90201-207J5-00
По запросу
40
Bolt, Flange art. 90109-10771-00
По запросу
41
Arm, Pivot 2 art. 8CR-47332-10-00
По запросу
42
Shaft 2 art. 8CV-47475-00-00
По запросу
43
Washer, Plate art. 90201-251G8-00
По запросу
44
Washer, Plate art. 90201-250T6-00
По запросу
45
Bolt, Flange art. 90109-10771-00
По запросу
46
Втулка заднего рычага под пружину на маятник Yamaha art. 90381-28108-00
от 1 415 ₽
47
Bracket, Rear 1 art. 8CR-47426-21-00
По запросу
48
Bracket, Rear 2 art. 8CR-47425-00-00
По запросу
49
Bracket 3 art. 8CR-47417-01-00
По запросу
50
Болт Yamaha art. 95817-10030-00
от 725 ₽
51
Shaft 3 art. 82M-47485-02-00
По запросу
52
Гайка Yamaha art. 90185-08169-00
По запросу
53
Болт подвески Yamaha art. 95827-08220-00
от 750 ₽
54
Втулка подвески Yamaha art. 90387-083G6-00
По запросу
55
Shock Absorber art. 8DW-47480-00-00
По запросу
56
. .Label, Warning art. 4AA-22259-60-00
По запросу
57
. Bearing art. 93315-21454-00
По запросу
58
. Oil Seal art. 93109-14021-00
По запросу
59
Washer, Plate art. 90202-14226-00
По запросу
60
Bolt, Adjusting art. 8AC-4631K-00-00
По запросу
61
Втулка металлическая Yamaha art. 90387-1009S-00
от 2 310 ₽
62
Washer, Plate art. 90201-10039-00
По запросу
63
Washer, Plate art. 90201-100U1-00
По запросу
64
Направляющая оси заднего амортизатора Yamaha art. 90387-1404R-00
По запросу
65
Nut, U art. 95617-10100-00
По запросу
66
Rod, Relay art. 8CX-47494-01-00
По запросу
67
Bearing art. 93315-21455-00
По запросу
68
Oil Seal art. 93109-14021-00
По запросу
69
Collar art. 90387-1007M-00
По запросу
70
Bolt, Flange art. 95817-10035-00
По запросу
71
Bolt, Flange art. 95814-10040-00
По запросу
72
Washer, Plate art. 90201-100U1-00
По запросу
73
Bolt art. 90101-10738-00
По запросу
74
Collar art. 90387-1007N-00
По запросу
75
Rod, Control 1 art. 8ED-4745A-00-00
По запросу
76
Тяга трак аподвески Yamaha art. 8CR-4745B-00-00
от 6 020 ₽
77
Втулка задней продольной тяги Yamaha art. 90384-16251-00
По запросу
78
Washer, Plate art. 90202-16233-00
По запросу
79
Washer, Plate art. 90202-16230-00
По запросу
80
Шайба рычага Yamaha art. 90201-106F2-00
от 1 092 ₽
81
Болт Yamaha art. 97017-10025-00
от 450 ₽
82
Штуцер Yamaha art. 93700-06M03-00
от 140 ₽
83
Втулка задней тяги Yamaha art. 90380-22232-00
По запросу
84
Втулка задней подвески Yamaha art. 90380-28235-00
По запросу
85
Болт Yamaha art. 8DF-47367-09-00
от 1 330 ₽
86
Washer, Plate art. 90201-100S2-00
По запросу
87
Шайба Yamaha art. 90201-10136-00
от 500 ₽
88
Shaft 3 art. 82M-47485-02-00
По запросу
