модель 2002 года
- Модель Vmax 700
- Код модели VMAX 700ER (VX700ERG)

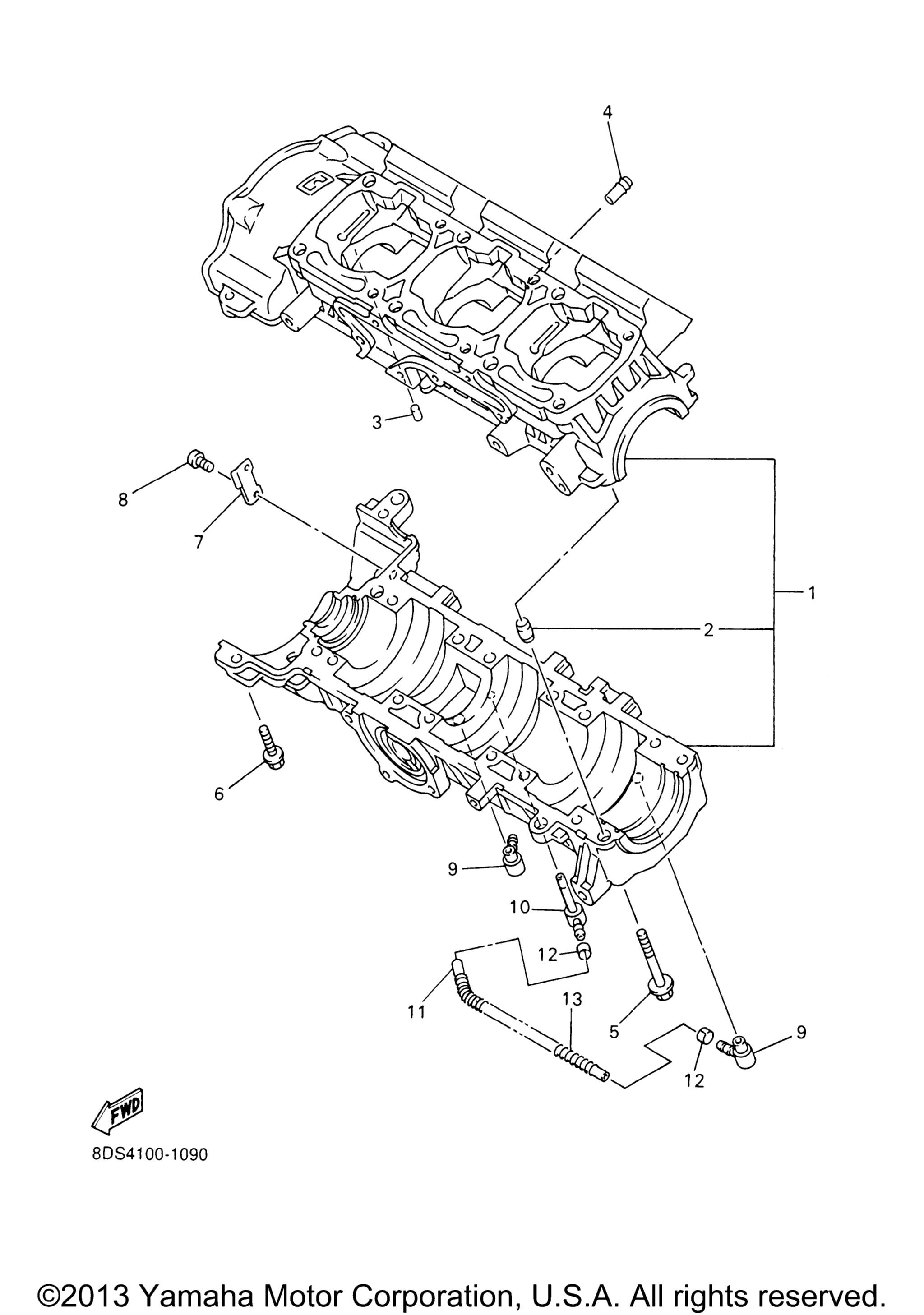

Схема картера для VMAX 700ER (VX700ERG)
Схема
Детали
Номер
Наименование детали
Цена
1
Crankcase Assy art. 8CH-15100-03-00
По запросу
2
. Pin, Dowel art. 99530-12016-00
По запросу
3
.Pin, Dowel art. 93605-10108-00
По запросу
4
.Joint, Breather art. J38-11116-00-00
По запросу
5
Bolt, Flange art. 95817-08080-00
По запросу
6
Bolt, Flange art. 95817-08035-00
По запросу
7
Clamp art. 90461-12145-00
По запросу
8
Болт Yamaha art. 98517-06012-00
от 500 ₽
9
.Nozzle art. 353-13552-01-00
По запросу
10
Nozzle art. 8CH-13552-00-00
По запросу
11
Hose art. 91A30-03039-00
По запросу
12
Clip art. 90468-02025-00
По запросу
13
Spring, Compression art. 90501-101J5-00
По запросу
