модель 2002 года
- Модель Vmax 700
- Код модели VMAX 700ER (VX700ERG)

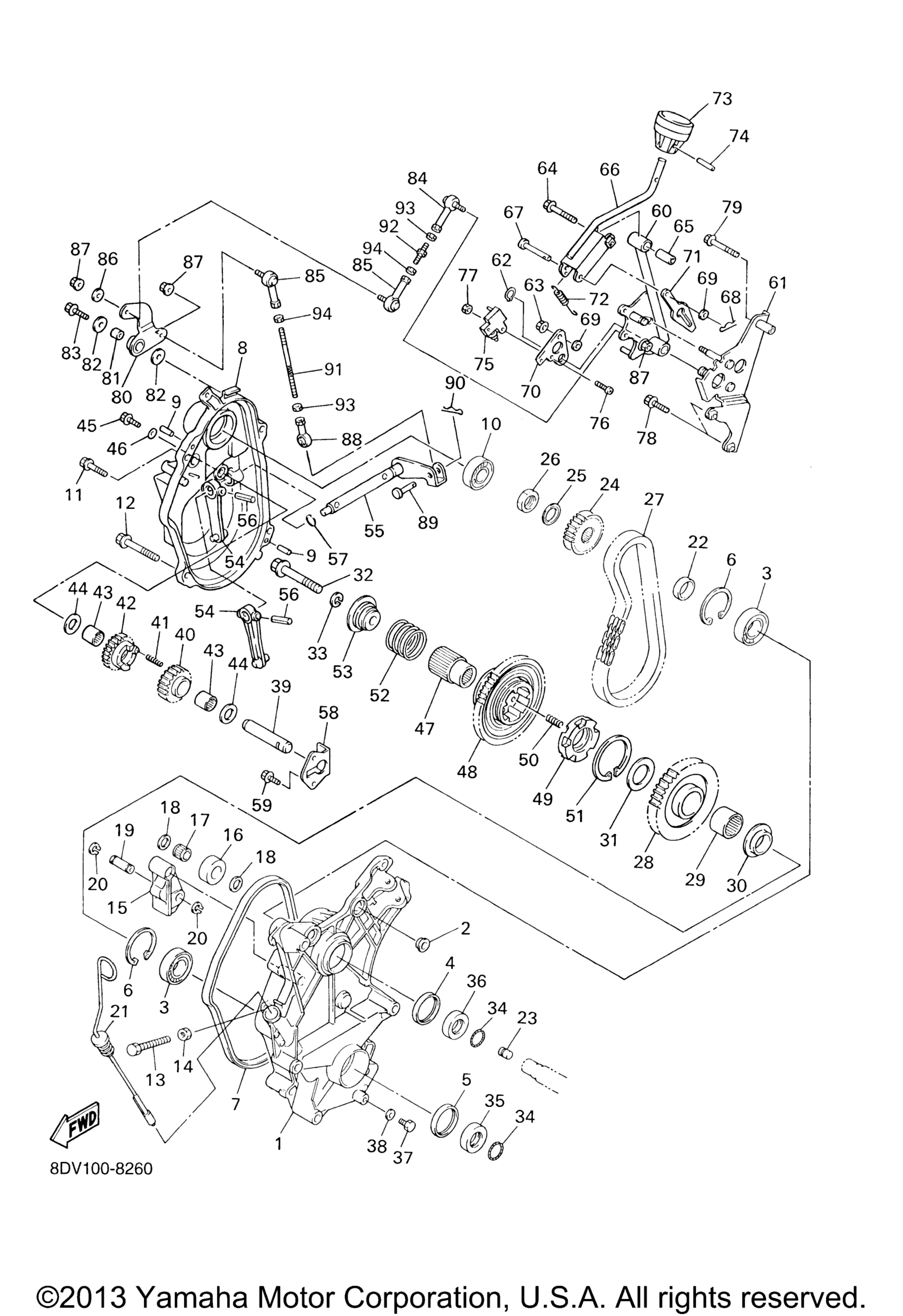

Схема track привод 2 для VMAX 700ER (VX700ERG)
Схема
Детали
Номер
Наименование детали
Цена
1
Housing, Chain art. 8CR-47541-01-00
По запросу
2
Nut art. 90179-10679-00
По запросу
3
Подшипник КПП на вал привода Yamaha art. 93306-20592-00
от 410 ₽
4
Сальник Yamaha art. 93102-35473-00
По запросу
5
Сальник Yamaha art. 93102-35318-00
от 5 712 ₽
6
Стопорное кольцо КПП Yamaha art. 99009-52500-00
По запросу
7
Прокладка крышки Yamaha art. 8CR-47558-02-00
По запросу
8
Cap, Housing art. 8CW-47543-02-00
По запросу
9
Pin, Dowel art. 93606-20044-00
По запросу
10
Подшипник Yamaha art. 93306-20458-00
от 2 190 ₽
11
Bolt, Flange art. 95817-08030-00
По запросу
12
Bolt, Flange art. 95817-10060-00
По запросу
13
Bolt art. 90101-10357-00
По запросу
14
Nut art. 95337-10600-00
По запросу
15
Holder art. 8CR-47613-00-00
По запросу
16
Wheel art. 8CR-47612-00-00
По запросу
17
Подшипник Yamaha art. 93315-21227-00
По запросу
18
Washer, Plate art. 90201-127E1-00
По запросу
19
Pin art. 90249-12227-00
По запросу
20
Стопор Yamaha art. 99009-12400-00
от 578 ₽
21
Level, Oil art. 8CR-47546-00-00
По запросу
22
Collar art. 90387-2508D-00
По запросу
23
Пробка Yamaha art. 82M-17699-00-00
По запросу
24
Звезда 22 зуба Yamaha art. 89J-17682-20-00
По запросу
24
Sprocket, Chain Drive (21T) art. 89J-17682-10-00
По запросу
25
Washer, Conical Spring art. 90208-22001-00
По запросу
26
Nut art. 90170-22094-00
По запросу
27
Цепь КПП 70 звеньев, 13 рядов Yamaha art. 94860-02070-00
По запросу
27
Цепь Yamaha art. 94860-02068-00
По запросу
28
Sprocket, Chain Driven (39T) art. 8CW-47587-90-00
По запросу
29
Подшипник КПП Yamaha art. 93317-33179-00
По запросу
30
Втулка Yamaha art. 90387-2008G-00
По запросу
31
Washer, Plate art. 90201-320S3-00
По запросу
32
Bolt, Flange art. 95817-10070-00
По запросу
33
Washer, Spring art. 92907-10100-00
По запросу
34
Кольцо уплотнительное Yamaha art. 93210-25071-00
от 2 316 ₽
35
Втулка Yamaha art. 90387-2508C-00
По запросу
36
Collar art. 90387-2511J-00
По запросу
37
Bolt art. 97007-08014-00
По запросу
38
Шайба-прокладка Yamaha art. 90210-08017-00
По запросу
39
Вал КПП Yamaha art. 8CW-1761A-00-00
По запросу
40
Шестерня Yamaha art. 8DM-17692-00-00
По запросу
41
Spring, Compression art. 90501-06022-00
По запросу
42
Шестерня КПП Yamaha art. 8CW-W1714-00-00
По запросу
43
Подшипник КПП Yamaha art. 93317-21578-00
По запросу
44
Washer, Plate art. 90201-16245-00
По запросу
45
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
46
Шайба-прокладка Yamaha art. 90210-06006-00
По запросу
47
Journal 1 art. 8CW-47571-00-00
По запросу
48
Шестерня заднего хода Yamaha art. 8CW-17243-00-00
По запросу
49
Муфта КПП Yamaha art. 8CW-17492-00-00
По запросу
50
Spring, Compression art. 90501-066J5-00
По запросу
51
Circlip art. 93440-39175-00
По запросу
52
.Spring, Compression art. 90501-326J6-00
По запросу
53
Collar art. 8CW-47564-01-00
По запросу
54
Fork, Shift 1 art. 8ER-18511-00-00
По запросу
55
Shaft art. 8CW-18197-00-00
По запросу
56
Pin, Spring art. 91609-50022-00
По запросу
57
O-Ring art. 93210-12131-00
По запросу
58
Пластина КПП Yamaha art. 8CW-47591-00-00
По запросу
59
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
60
.Arm, Shift art. 8CW-18112-01-00
По запросу
61
.Guide, Plate Stopper art. 8CW-18161-01-00
По запросу
62
Стопор Yamaha art. 99009-12400-00
от 578 ₽
63
..Nut, Self U-Flange art. 95607-06200-00
По запросу
64
Bolt, Flange art. 95817-06035-00
По запросу
65
.Collar art. 90387-06605-00
По запросу
66
Lever, Shift 4 art. 8CW-18152-10-00
По запросу
67
.Pin, Clevis art. 91701-06035-00
По запросу
68
.Clip art. 90468-10050-00
По запросу
69
Шайба Yamaha art. 92907-06200-00
от 168 ₽
70
.Plate, Shift Arm art. 8CW-1811A-00-00
По запросу
71
.Guide, Shift Return Spring art. 8CW-18153-00-00
По запросу
72
.Spring, Tension art. 90506-14343-00
По запросу
73
.Knob, Shift Lever art. 8CL-18174-00-00
По запросу
74
.Pin, Spring art. 91690-40022-00
По запросу
75
Switch art. J51-82817-00-00
По запросу
76
.Screw, Bind art. 98907-04016-00
По запросу
77
..Nut, U art. 95617-04100-00
По запросу
78
Bolt, Flange art. 95822-06025-00
По запросу
79
Болт с фланцем art. 95817-06040-00
По запросу
80
.Lever art. 8CW-18198-00-00
По запросу
81
Collar art. 90387-06197-00
По запросу
82
.Washer, Plate art. 90201-063J2-00
По запросу
83
Bolt, Flange art. 95822-06025-00
По запросу
84
Joint, Universal 2 art. J45-23845-00-00
По запросу
85
Joint 2 art. 88T-18157-00-00
По запросу
86
Шайба, пластина art. 90201-06778-00
По запросу
87
..Nut, Self U-Flange art. 95607-06200-00
По запросу
88
Joint 1 art. 8CW-18156-00-00
По запросу
89
.Pin art. 91701-06022-00
По запросу
90
.Clip art. 90468-10050-00
По запросу
91
.Joint, Rod 1 art. 88T-18116-01-00
По запросу
92
Rod, Shift art. 26H-18115-00-00
По запросу
93
Nut art. 95314-06600-00
По запросу
94
Гайка Yamaha art. 90170-06228-00
По запросу
