модель 2003 года
- Модель Mountain Max 700
- Код модели MOUNTAIN-MAX (MM700H)

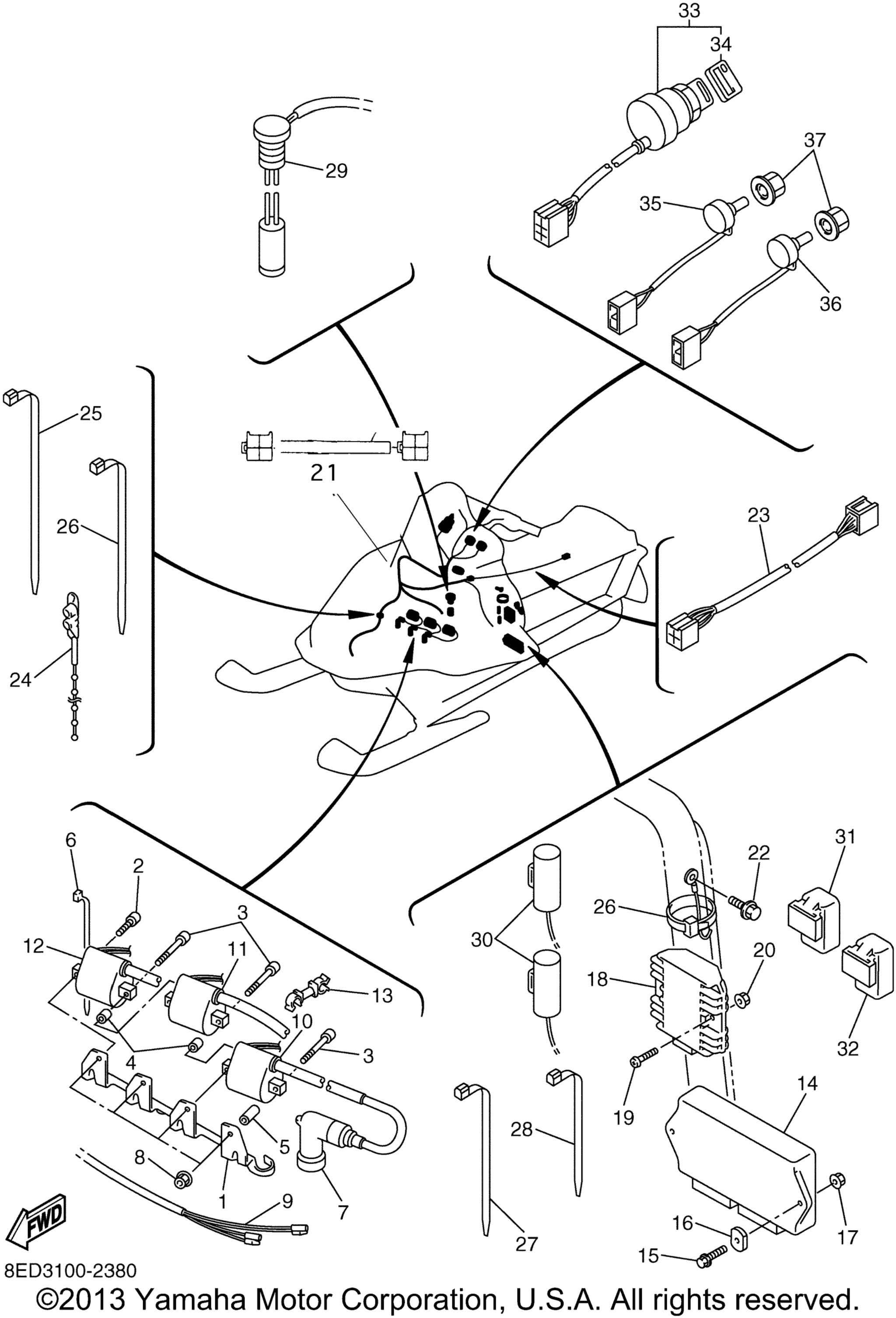

Схема электрооборудования 1 для MOUNTAIN-MAX (MM700H)
Схема
Детали
Номер
Наименование детали
Цена
1
Bracket, Ignition Coil art. 8DM-82316-00-00
По запросу
2
Болт art. 91317-06020-00
По запросу
3
Болт Yamaha art. 91317-06040-00
от 368 ₽
4
Collar art. 90387-07020-00
По запросу
5
Collar art. 36Y-83913-01-00
По запросу
6
Зажим art. 90464-15195-00
По запросу
7
Plug Cap Assy art. 8DF-82370-00-00
По запросу
8
..Nut, Self U-Flange art. 95607-06200-00
По запросу
9
Wire, Sub Lead art. 8DM-82509-00-00
По запросу
10
Ignition Coil Assy art. 8DF-82310-10-00
от 3 052 ₽
11
Ignition Coil Assy art. 8DF-82310-10-00
от 3 052 ₽
12
Ignition Coil Assy art. 8DM-82310-30-00
По запросу
13
Clamp art. 90464-10002-00
По запросу
14
C.D.I. Unit Assy art. 8DM-85540-10-00
По запросу
15
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
16
Nut art. 90179-06W01-00
По запросу
17
Nut, Flange art. 95707-06500-00
По запросу
18
Rectifier & Regulator Assy art. 4JH-81960-01-00
По запросу
19
Screw, Pan Head art. 98517-06025-00
По запросу
20
Nut, Flange art. 95707-06500-00
По запросу
21
Wire Harness Assy art. 8ED-82590-00-00
По запросу
22
Болт Yamaha art. 95817-06010-00
от 578 ₽
23
Wire, Lead art. 8DM-8471G-00-00
По запросу
24
Хомут зажимной Yamaha art. 90464-20031-00
от 420 ₽
25
Зажим пластиковый art. 25G-83936-01-00
По запросу
26
Зажим art. 90464-15195-00
По запросу
27
Зажим art. 90464-15195-00
По запросу
28
Clamp art. 90464-13077-00
По запросу
29
Oil Level Gauge Assy art. 8CR-85720-02-00
По запросу
30
Condenser, Smoothing art. 3TC-81965-00-00
По запросу
31
Реле 5 ножек Yamaha art. 5DM-81950-01-00
от 2 762 ₽
32
Relay Assy (8Dm-00) art. 8DM-81950-00-00
По запросу
33
Main Switch Assy art. 8DM-82510-00-00
По запросу
34
. Cap, Key art. 526-82579-00-00
По запросу
35
Resistor, Variable art. 8DM-87283-00-00
По запросу
36
Resistor, Variable art. 8DM-87283-10-00
По запросу
37
Knob, Variable Resistor art. 8DM-87284-00-00
По запросу
